Jeu de lumiere Moonflower : réalisation

Le principe du jeu de lumière Moonflower repose sur une ampoule, une coupelle de miroir et une lentille qui projette l'image du filament et focalise ainsi la lumière en faisceaux fins.

L'optique d'un Moonflower est constitué d'une coupelle de miroirs, d'une ampoule et d'une lentille.

jeu de lumiere moonflower realisation 0

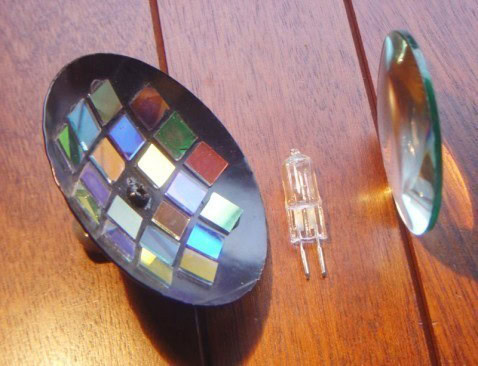

Jeu de lumière Moonflower : coupelle de miroirs, ampoule halogène et lentille

Il s'agit ici des éléments d'un modèle 12V/50W. La coupelle est en acier et fixée à un moteur pas à pas.

Un autre exemple ci dessous, version 24V/150W. Une ampoule halogène de 24V/150W produit environ 5000 lumen alors qu'une halogène crayon type R7s n'en fournit que 2000 à 3000. La source lumineuse 24V est bien plus petite et donc plus intéressante à exploiter (focalisation de la lumière).

jeu de lumiere moonflower realisation 1

Jeu de lumière Moonflower plus élaboré

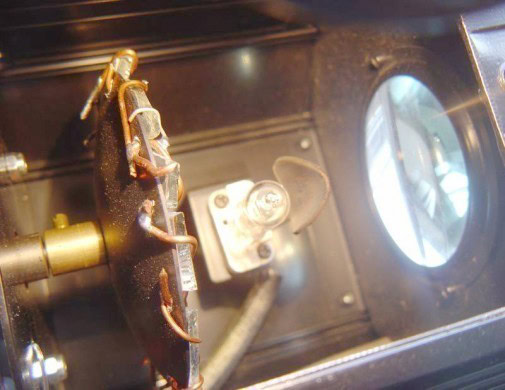

On peut encore voir l'intérieur d'un modèle 24V/250W. Des miroirs ont été rajoutés sur la coupelle en alu. Ils sont fixés avec des fils de cuivre rigides. La superglu de supermarché est à éviter car elle ne résiste pas à la chaleur.

jeu de lumiere moonflower realisation 2

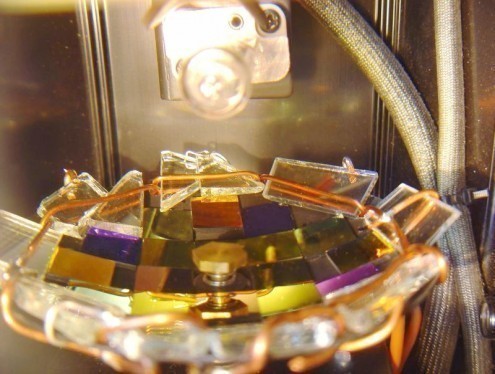

Jeu de lumière Moonflower : augmentation du nombre de miroirs

jeu de lumiere moonflower realisation 3

Jeu de lumière Moonflower : nombre de miroirs augmenté
