La saturation magnétique d’un transformateur se manifeste par l’augmentation du courant qui le traverse jusqu’à des valeurs beaucoup plus grandes que les valeurs nominales. Dans certains cas, la saturation est souhaitée mais il faut que le montage soit prévu à cet effet et que la saturation y soit maîtrisée.
Peut-on alimenter un transfo 230V par une tension plus élevée ? Si oui, de combien ?
La saturation magnétique du transformateur (primaire)
Il existe une tension maximale par spire à partir de laquelle la saturation magnétique apparaît. Pour mettre cela en évidence, on branche le primaire d’un transfo torique de 100VA sur une source de tension 50Hz de valeur variable. La source utilisée ne donne pas plus de 250V. Pour saturer le transfo, on peut faire arriver ces 250V sur un nombre réduit de spires au primaire (10 à 20% en moins).

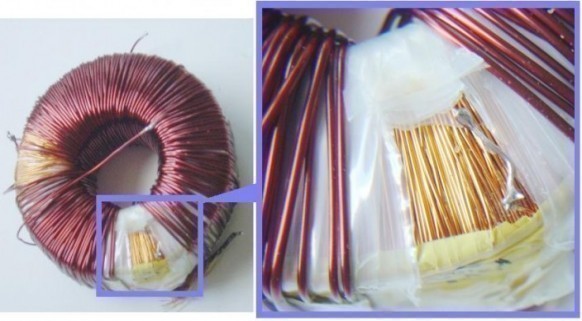

On réalise un point milieu au primaire en dégageant le bobinage primaire. Il faut écarter le bobinage secondaire et l’isolant puis entailler (au cutter) l’isolant des spires primaires. Entre l’entaille fraîchement obtenue et une extrémité du primaire d’origine, on vient mesurer la résistance électrique à l’ohmmètre. La résistance mesurée est proportionnelle à la longueur du fil, donc au nombre de spires.
Plusieurs essais seront sans doute nécessaires pour réduire de 10 à 20% le nombre de spires primaires.
Cette manipulation est bien sûr facultative, sauf si on souhaite supprimer des spires au primaire ou que la source de tension utilisée ne donne pas une tension suffisante pour atteindre une saturation prononcée.
Description du point milieu au primaire (prototype)
Résistance mesurée entre une borne (un des deux fils du primaire d’origine) et l’entaille : 16.6 Ohms
Résistance du primaire : 19.5 Ohms.
En reliant le primaire du transfo au 230V, on obtient les tensions suivantes :

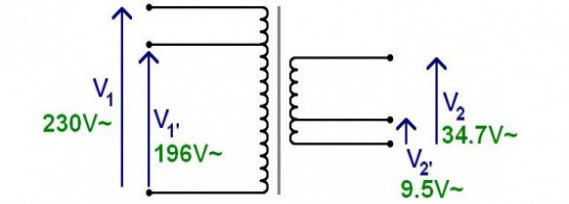

Le point milieu doit donc recevoir 196V nominaux. Ci dessous, on voit l’allure du courant pour des tensions (230V à 250V) arrivant sur le point milieu. Le transfo fonctionne donc au delà de sa tension par spire prévue !
Le courant observé s’appelle le courant magnétisant (ici, le transfo fonctionne à vide : courant secondaire nul).

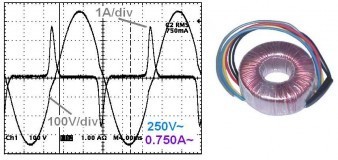

Saturation magnétique visible : augmentation vertigineuse du courant crête
On observe des pointes de courant en fin de demi alternances de la tension. A la fin des demi alternances, le flux magnétique dans le circuit magnétique (tôle du transfo) a atteint son maximum, et, à partir de là, le courant augmente de façon incontrôlée : c’est la saturation magnétique.

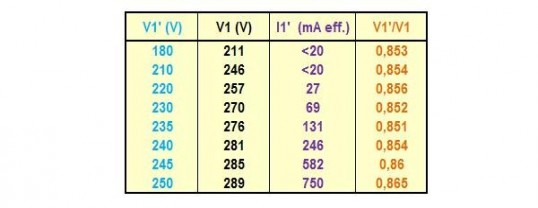

Les mesures de courant efficace (mesure « efficace vraie », « true RMS ») figurent ci dessous pour une tension V1′ de 180 à 250V :
Saturation magnétique : une petite augmentation de tension crée une très grande variation du courant crête.
La tension au primaire (V1) est aussi notée, c’est la tension qu’il aurait fallu apporter si le point milieu n’était pas créé.
La proportionnalité entre V1 et V1′ est excellente. La tension d’entrée (V1) est portée à 280V environ pour que le courant appelé sur V1′ reste « raisonnable » (100mA environ). Le transfo torique étudié entre en saturation lorsque la tension primaire (V1) dépasse 270 à 280V. Or, c’est un transfo 230V. Il y a donc une certaine marge.
Remarque : on peut brancher le 230V secteur sur le point milieu. Cela réduit le nombre de spires au primaire, et ainsi la résistance électrique et l’effet Joule… Pour ne pas modifier la tension secondaire, il faudra diminuer du même pourcentage le nombre de spires au secondaire. Cela diminue la résistance électrique, et donc l’effet Joule. Le transfo pourra ainsi délivrer un courant plus grand : sa puissance nominale est augmentée !
Attention à la tension du secteur et aux tensions générées au primaire du transfo !
Saturation dans le secondaire du transformateur

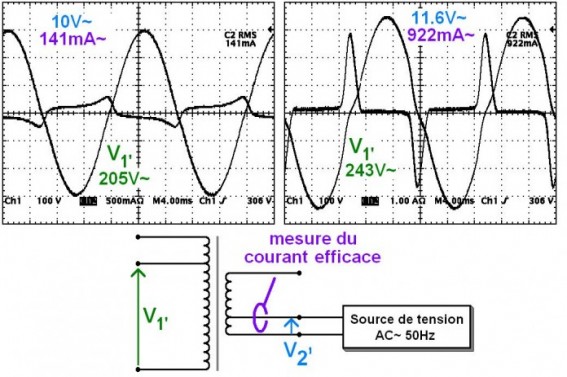

On applique une tension sinus 50Hz au secondaire du transformateur. Le même style de mesure peut être fait sur le secondaire en réduisant la tension de la source de tension. On obtient des résultats très semblables.
Saturation magnétique observée quand on applique une tension sur le secondaire

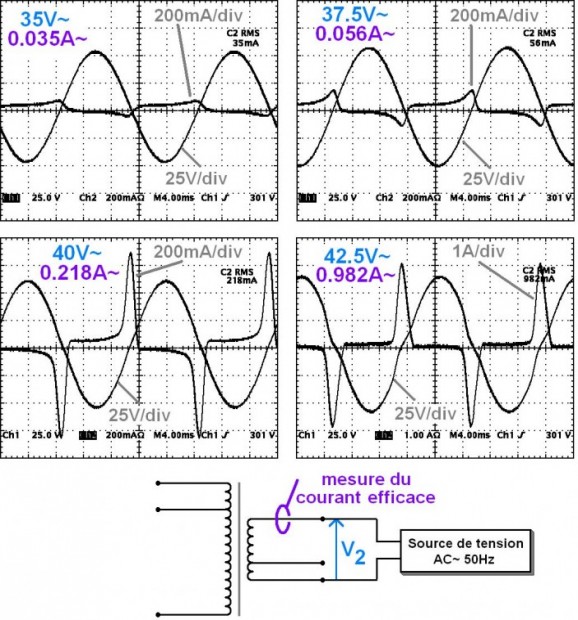

La tension nominale de ce secondaire est de 34,7V. A partir de 40V environ apportés au secondaire, le courant consommé augmente très nettement. La saturation magnétique apparaît donc. En effet, ce transfo était prévu pour donner (ou recevoir) 34,7V au secondaire. Pour un niveau de saturation identique, le courant au secondaire (I2) est plus élevé qu’au primaire parce qu’il y a moins de spires.

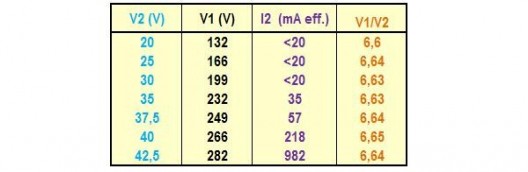

D’autres mesures sont récapitulées ci dessous :
Mesure des tension et courants efficaces dans le transformateur
Par ailleurs, V1 et V2 restent proportionnels.
Saturation magnétique dans le secondaire
On peut réaliser les mêmes mesures sur le secondaire 9,5V (celui qui possède le moins de spires).
Saturation magnétique sur le secondaire 9,5V
D’autres mesures sont récapitulées ci-dessous :
De même, il y aussi proportionnalité des tensions et saturation (augmentation brutale de I2′).
Lorsque la tension arrive au secondaire, le transfo fonctionne en élévateur et donne jusqu’à 280V !
Créer 4000V à partir d’un transfo 12V ?
Saturation magnétique ?
L’idée serait de brancher le secondaire d’un transfo 12V dans la prise de courant en espérant retrouver 4000V au primaire… En faisant cela, le transfo va complètement saturer (disons qu’il peut recevoir 14 ou 15V au secondaire tout au plus avant de saturer) et l’appel de courant sera dangereux et fera sauter les plombs et/ou grillera le secondaire du transformateur. A ne jamais faire : inutile et dangereux !
Conclusion
La saturation magnétique est atteinte lorsque la tension efficace par spire dépasse un certain seuil. Cela correspond, pour un primaire de transfo 230V 100VA, à une tension de l’ordre de 270 à 280V à partir de laquelle le courant magnétisant augmente de façon incontrôlée.
Attention : la tension secteur et la tension générée au primaire sont dangereuses !
