Changer carte d'alimentation tv samsung LE32A466

Une télévision qui ne fonctionne pas n'a pas vraiment d'intérêt. Dans ce cas de figure la télévision fonctionnait que après avoir été débranchée 24 à 48h environ. On va donc voir comment procéder au changement de la carte d'alimentation.

Liste des outils/fournitures : - Tournevis cruciforme adaptés - Une carte d'alimentation neuve

ATTENTION ! Vous engagez votre responsabilité lorsque vous ouvrez un produit électronique et électrique.

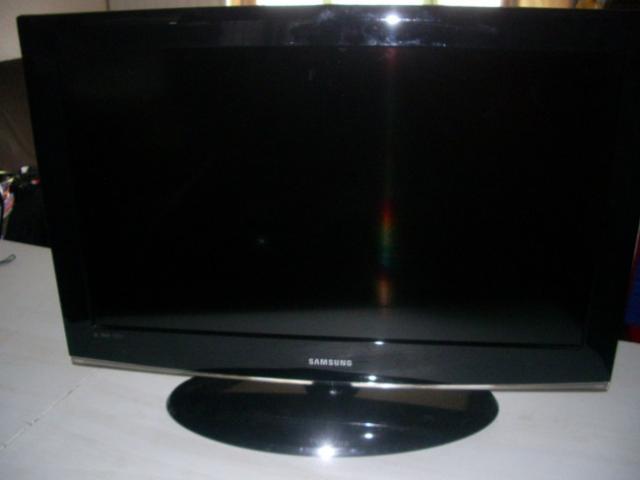

On s'attaque à ce modèle/type : Sams..g LE32A466.

tv sams g le32a466 0

Désolidariser l'écran du pied et poser l'écran à plat sur un tissus épais.

tv sams g le32a466 1

Muni d'un tournevis cruciforme adapté dévisser les 11 vis de fixations.

tv sams g le32a466 2

Dévisser les 2 vis qui se trouvent sur le bloc de prises arrière.

tv sams g le32a466 3

Dévisser la petite vis qui se situe sur le bloc de prises côté arrière droit de la tv ( lorsqu'on est face au dos de la tv ).

tv sams g le32a466 4

On soulève le grand capot en plastique et voilà ce qu'on obtient.

tv sams g le32a466 5

Voici ou se situe la carte d'alimentation.

tv sams g le32a466 6

Déconnecter toutes les connectiques en commençant par la fiche d'entrée 220V. Il faut bien faire attention de ne rien abîmer ( ne surtout pas forcer ).

tv sams g le32a466 7

Dévisser les 4 vis qui tiennent la plaque d'alimentation, enlever la plaque et remplacer par la neuve.

tv sams g le32a466 8

Enfin pour le remontage procéder à l'ordre inverse des opérations précédentes.

Bon courage à tous et à bientôt !

la resistance pont diviseur de tension 0 La résistance: Pont diviseur de tension la resistance le code des couleurs 0 La résistance: Le code des couleurs la resistance association en serie et parallele 0 La résistance: Association en série et parallèle la resistance limitation de courant 0 La résistance: Limitation de courant la resistance description et definition 0 La résistance: Description et définition les portes logiques de base electronique binaire 0 Les portes logiques de base : électronique binaire la resistance mise en pratique 0 La résistance: Mise en pratique oscillateur sinus a ampli op sans pont de wien 0 Oscillateur sinus à ampli op sans pont de Wien
LaTMoT
Le 30 déc. 2016 10:40

Bonjour, J'ai eu ce problème, mais le remplacement de l'Inverter (300€ la carte) ne valait plus le coup au prix des télévisions actuelles. Cependant, dans mon cas le remplacement de 4 condensateurs ont résolus le problème. Donc, vérifier bien avant de ne pas avoir un condensateur bombé. La réparation m'a coupé 20€ car je n'avais pas de fer à souder ;-) Cdt.

OUATT Cy
Le 27 janv. 2017 12:08

Je souhaiterais votre assistance pour m'acheter des kits de démarreurs progressifs monophasés 220V-50Hz et nano/pico variateurs de vitesse pour compresseurs monophasés 220V- 7,5KW maxi sous 40 degré. Cordialement

Misselle
Le 1 févr. 2017 07:32

Bonjour je néglige souvent mes soudures à thermostat 8 j'aimerai donc savoir si pour réparer mon téléviseur panasonsumg je pouvais utiliser une diode de 85 digibel en raccord par câble interfillaire dans l'optique de connecté le transfo au générateur

Ccoopf
Le 30 juil. 2017 22:21

Bonjour,Pensez-vous qu'il est possible de remplacer la carte d'alimentation d'un écran tv par la carte d'alimentation d'un écran de la même référence mais d'une taille inférieure ?Merci beaucoup de votre aide !

fabrice leclerc Fabrice leclerc
Le 31 juil. 2017 22:39

Bonsoir, non je ne pense pas car elle risque de ne pas délivrer suffisamment de puissance puis certaines données diffèrent. Pour ma part je ne tenterais pas. Cordialement,
