Comment brancher un potentiomètre

Pour connecter un potentiomètre, il faut savoir où se trouve la masse, l'entrée et la sortie de niveau variable. La borne du milieu correspond au curseur (partie variable) alors que les autres bornes correspondent aux extrémités de la résistance du potentiomètre.

Voici donc comment brancher un potentiomètre

Schéma de connexion d'un potentiomètre

On souhaite réaliser un réglage de volume sonore avec un potentiomètre. La source audio se connecte à l'entrée du potentiomètre. La sortie du potentiomètre est branchée à l'ampli, par exemple.

comment brancher un potentiometre 0

Branchement d'un potentiomètre pour un ampli audio

La masse, c'est le blindage du câble audio (jack, RCA) d'entrée et du câble de sortie.

comment brancher un potentiometre 1

Connexions d'un potentiomètre pour des applications audio (réglage de volume d'un ampli)

comment brancher un potentiometre 2

Branchement d'un potentiomètre (autres exemples)

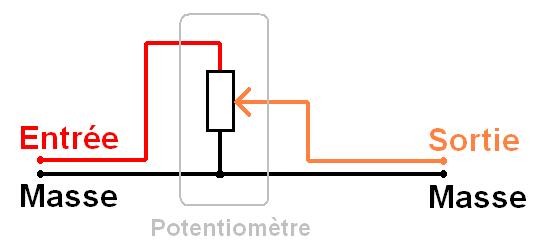

Symboliquement, on peut présenter ce schéma :

comment brancher un potentiometre 3

Connexion d'un potentiomètre

comment brancher un potentiometre 4

Schéma de connexion du potentiomètre

Mesures au multimètre (pour potentiomètre inconnu)

Pour déterminer les connexions d'un potentiomètre inconnu, on peut utiliser un multimètre en ohmmètre. On peut caractériser les bornes du potentiomètre de cette façon :

- entre les 2 extrémités du potentiomètre, la résistance ne dépend pas de la position du curseur (on peut tourner l'axe du potentiomètre, la valeur au multimètre ne change pas). La résistance mesurée vaut environ la valeur nominale (10kOhms, 50kOhms, etc). Si on mesure 94,3 kOhms ou 101,9 kOhms, il s'agira d'un potentiomètre certainement 100kOhms.

- entre l'extrémité "masse" et la borne du milieu "sortie" : la résistance varie de zéro à la valeur nominale en fonction de la position du curseur. Du côté "volume mini", la valeur vaut 0. Du côté "volume maxi", la valeur vaut la valeur nominale.

Principe de fonctionnement du potentiomètre

Prenons un potentiomètre de 10kOhms. Il y a une résistance fixe (10kOhms ici) entre l'entrée et la masse. La borne de sortie est "entre" la masse et la sortie :

- entre sortie et masse, il y a x % de la résistance. Par exemple 2,5kOhms (25%) quand on est au quart de la course du potentiomètre.

- entre entrée et sortie, il y a alors 100-x % de la résistance. Ici, il y a 7,5kOhms (100-25%).

Le potentiomètre forme un pont diviseur de tension.

Mat mat
mardi 26 février 2013 15:19

ça marche avec de la stereo ?

Nina67
samedi 2 mars 2013 07:47

bonjour, oui, un potentiomètre peut commander de la stéréo. Il faut un potentiomètre double, comme dans cet article : http://www.astuces-pratiques.fr/electronique/comment-brancher-un-potentiometre-stereo Cordialement

Newlaurence
vendredi 12 juillet 2013 17:50

Bonjour Je monte un préampli à tubes à base de ECL86 de LED. Je recherche un schéma pour une temporisation (environ 1 minute) avant d'envoyer la modulation à l'amplificateur à cause de la présence d'une tension continue tant que le condensateur n'est pas totalement chargé. Il s'agit d'un montage de B. Duval. Auriez vous ce genre de montage avec la liste des composants ? Et j'aimerais connaitre une entreprise qui pourrait graver mes circuits imprimés pour mes montages LED. Bien cordialement

nina67 Nina67
jeudi 18 juillet 2013 14:50

Bonjour, pour la temporisation, vous pouvez regarder cet article. http://www.astuces-pratiques.fr/electronique/temporisation-pour-haut-parleur-et-ampli. Il ne faut qu'une source de tension alternative (transfo). Les contacts du relais peuvent commuter le signal d'entrée audio. Cordialement

Medjahed fatiha
lundi 27 octobre 2014 12:30

bonjour,quelle est le role principal d'un potentiometre dans un circuit electrique ?j'ai besion plus details svp. bien cordialement

nina67 Nina67
lundi 27 octobre 2014 20:33

Bonsoir, les potentiomètres servent à faire varier la valeur d'une résistance (résistance variable). On les utilise pour les amplis audio (régler le volume du son, les basses, les aigus, la balance). On peut aussi s'en servir pour commander la vitesse d'un moteur, la luminosité d'une ampoule, la fréquence d'un oscillateur, la fréquence de coupure d'un filtre, le gain d'un capteur, etc. Cordialement

Mikel
mardi 20 janvier 2015 16:56

Salut Nina, pourquoi sur les potentiomètres, pour un variateur de lumière, ou un moteur, la sortie et la masse sont connectés ensemble?

nina67 Nina67
jeudi 22 janvier 2015 08:51

Bonjour, cela permet d'utiliser le potentiomètre comme une simple résistance (à deux bornes) variable entre 0 Ohm et sa valeur. Cordialement

Bac
samedi 28 février 2015 19:07

JE peut utiliser une resistance variable pour ajuster le voltag de sortie pour un transformateur merci

Said
vendredi 24 juillet 2015 10:06

slt j'aimerais savoir comment tester un potentiomètre d'accelérateur avecc un contrôleur de potentiomètre d'accelérateur

Ooom
mercredi 5 août 2015 13:02

Bonjour Nina, svp je veux savoir comment exploiter les donner d'un potentiomètre, je veux l'utiliser comme capteur de déplacement (potentiometre à glissiere) mais je sais pas comment je pourrais transformer ses sorties en donnée concrète (distance). merci d'avance

nina67 Nina67
jeudi 6 août 2015 19:16

Bonjour Ooom, je n'ai malheureusement pas d'info ni de compétence sur ce point là. Cordialement

Kheldoun
mardi 1 septembre 2015 11:22

bonjour . concernant le potentiomètre est je peut trouve beaucoup détail pour ce dernier svp .et quel est le rôle principale de ce dernier dans le circuit électrique et électronique . Cordialement

nina67 Nina67
mardi 1 septembre 2015 19:21

Bonjour kheldoun, le potentiomètre sert à faire une résistance variable : réglage de volume sur un ampli audio, réglage de vitesse sur un variateur, réglage de luminosité (variateur de lampe), etc. son rôle est de permettre de faire des réglages pour l'utilisateur ou le bricoleur. cordialement

Masteur
mardi 13 octobre 2015 23:41

Bonjour nina , peut on utiliser un potentiel sur un ampli de voiture ou meme un caison ?

nina67 Nina67
mercredi 14 octobre 2015 14:09

Bonjour, oui, entre l'autoradio et l'ampli pour gérer le signal. Le potentiometre ne se branche jamais sur le haut parleur. Cordialement

Masteur
mercredi 14 octobre 2015 21:35

Merci pour ta réponse , y'a t-il un shema pour mieu conprendre ?? car je n'y arrive pas...... merci beaucoup.

nina67 Nina67
vendredi 16 octobre 2015 05:48

Bonjour masteur, l'entrée du potentiomètre correspond à la source audio (autoradio, lecteur cd, etc) et la sortie va vers l'entrée de l'ampli. Cordaielement

Didi
mardi 10 novembre 2015 20:00

bonsoir je cherche un potentiomètre sur suisse avez vous une idée ou je peux trouver ça j’ai déjà chercher dans plusieur magasin sans succès (fnac magasin informatique...) merci pour votre prochaine réponse

Didi
mardi 10 novembre 2015 20:01

bonsoir je cherche un potentiomètre sur suisse avez vous une idée ou je peux trouver ça j’ai déjà chercher dans plusieur magasin sans succès (fnac magasin informatique...) merci pour votre prochaine réponse

Ivan
lundi 15 février 2016 23:42

bonsoir j'ai bien compris le principe avec les kohms mais j'ai regardé pour acheter un potentiomètre et on parle de watt aussi(charge admissible ) faut t'il que j'ajoute quelque chose ; mon ampli fait 2*70w pouvez -vous m'expliquez svp

nina67 Nina67
vendredi 19 février 2016 08:17

Bonjour ivan, si vous utilisez ce potentiomètre pour régler le volume sonore, vous dosez le signal (qui est autour de 1V maximum) qui ne contient aucune puissance. Le haut parleur quant à lui est relié directement sur la sortie de l'ampli. Il faut mettre le potentiomètre entre la source de son et l'ampli, surtout pas entre l'ampli et le haut parleur ! Dans ce cas, il n'y a aucune contrainte sur la charge admissible

Marc-Eric Marc-Eric
jeudi 19 juillet 2018 21:10

Bonjour Nina, Je débute en électronique et j'ai besoin d'un peu d'aide sur le sujet potentiomètre. je dois brancher en sortie d'une carte de générateur de fréquence (forme sinusoïdale) un potentiomètre avant l'ampli. On m'a conseillé un 22k mais je n'ai qu'un 20k. La différence est importante ? merci pour votre réponse :) Comment brancher un potentiomètre

nina67 Nina67
vendredi 20 juillet 2018 12:11

bonjour, aucune différence, vous pouvez utiliser un 20k, un 10k ou un 50k pour cette application très classique (réglage d'une amplitude d'un signal comme sur un ampli audio). Cordialement

Patgal
lundi 17 décembre 2018 15:52

Bonjour,  Si je branche l'entrée au milieu et la sortie à l'extrémité, est-ce que je détériore quelque chose et quelle sera la différence.  Merci

Patgal
lundi 17 décembre 2018 15:53

Bonjour,  Si je branche l'entrée au milieu et la sortie à l'extrémité, est-ce que je détériore quelque chose et quelle sera la différence.  Merci

nina67 Nina67
lundi 17 décembre 2018 16:02

Bonjour, si l'entrée est branchée au milieu et la masse à l'autre extrémité que la sortie, l'entrée sera court-circuitée lorsque le potentiomètre sera en butée d'un côté ou de l'autre. Normalement rien ne se détériore parce que les petits signaux ne délivrent que très  peu de courant et sont protégés contre les courts-circuits, mais cette situation n'est tout de même pas à recommander ! Cordialement

Sylvain
vendredi 6 décembre 2019 17:17

J au deux potentiomètre de craquer en échappant mon équipement audio parterre. Pour les changer comment je peut identifier si c est 10k 20k ou 50k par exemple c est 6 broche horizontal seul chose que je vois c est 203A et 203B. Comment brancher un potentiomètre

nina67 Nina67
lundi 9 décembre 2019 08:31

Bonjour, les potentiomètres sont notés comme le code des couleurs des résistances ou le marquage des CMS. Ici, 203 signifie 20 kOhms. En général, A correspond à logarithmique (audio) et B correspond à linéaire. 203A : 20 kOhms log. 203B : 20 kOhms linéaire. Cordialement

Captainkuru
mercredi 4 novembre 2020 12:30

Bonjour, J'ai commandé des gyrophares led et une sirène pour une voiture électrique pour enfant (petit 4x4) sur aliexpress. La sirène est donnée pour sortir du 110db, ça fait beaucoup! J'aimerai donc installer un potentiomètre pour baisser le volume. Je le monterai entre la platine électronique qui contient l'ampli je suppose et le haut parleur (à compression). Le circuit est en 12V et le haut parleur est un 30W, si j'ai bien compris le potentiomètre doit être capable d'encaisser 2,5A c'est ça? Mais quelle valeur de potentiomètre prendre? Merci
