PAR56 à LED : réalisation

En démontant un PAR 56 Lightmaxx à 108 LED, on voit deux cartes électroniques : celle qui supporte les 108 LED et la carte de commande.

Le démontage se fait en tirant sur une sorte de petit bouton, on libère ainsi l'arrière. Cela rappelle les PAR56 traditionnels avec ampoule : aucun outil n'est nécessaire pour accéder à l'intérieur du PAR56.

Il est étonnant qu'on puisse démonter un appareil et accéder aux pièces sous tension sans outil !

par56 a led realisation 0

PAR56 LED Lightmaxx ouvert : carte électronique de commande et transfo

L'alimentation se fait par transfo traditionnel 50Hz 15VA. Il n'y a pas d'alimentation à découpage.

L'arrière du PAR56 LED ressemble à cela :

par56 a led realisation 1

PAR56 LED Lightmaxx ouvert : la partie arrière

On retrouve les connecteurs XLR pour le DMX, les petits interrupteurs pour la commande DMX et la prise de courant.

La carte électronique avec les LED est connectée par une nappe à 4 fils : +Vcc, et les 3 commandes pour les 3 couleurs

par56 a led realisation 2

Carte des 108 LED du PAR56

PAR56 : Carte à LED

La carte électronique Lightmaxx avec les 108 LED ressemble à cela :

par56 a led realisation 3

LED du PAR56 vues de face

par56 a led realisation 4

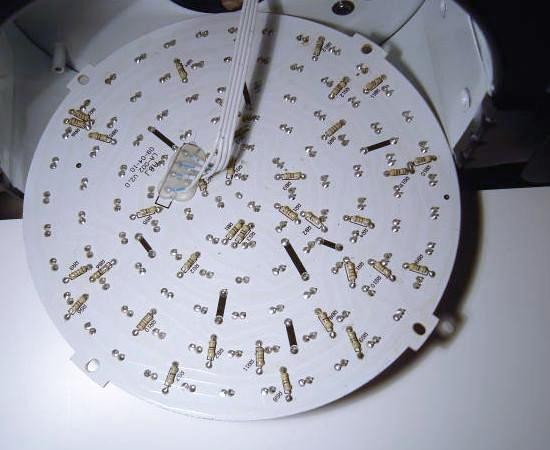

Carte à LED du PAR56 : vue de l'arrière

par56 a led realisation 5

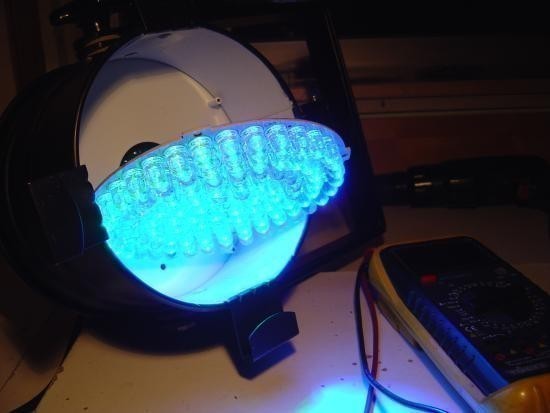

LED vertes et bleues allumées

par56 a led realisation 6

par56 a led realisation 7

Lightmaxx a choisi des LED de diamètre 10mm qui focalisent bien la lumière (faisceau "serré") et de courant 20mA.

par56 a led realisation 8

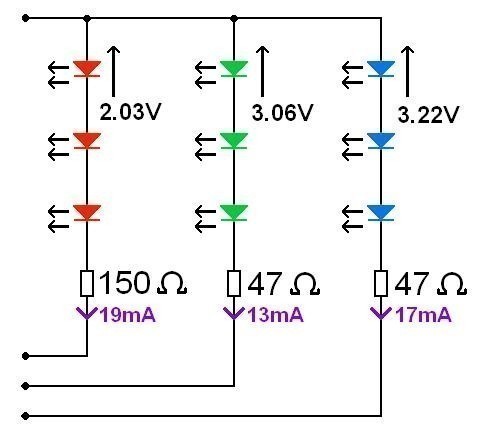

Mesure des courants dans les LED lorsque toutes les LED sont allumées

Sensibilité du micro du PAR56

Aucun réglage de la sensibilité n'est prévu par Lightmaxx. C'est bien dommage. Voilà la résistance qui règle la sensibilité par rapport à la musique :

par56 a led realisation 9

Carte électronique de commande du PAR56

par56 a led realisation 10

par56 a led realisation 11

Résistance 12 kohms qui fait la sensibilité du micro électret

Une solution consiste à la remplacer par un potentiomètre 10kOhms. A 0 Ohms, le PAR56 ne réagit pas à la musique. On peut donc régler la sensibilité d'une indifférence totale au son jusqu'à une sensibilité maximale (10-12kOhms) souvent excessive.

Conclusion sur ce PAR 56

La réalisation du PAR56 à 108 LED de Lightmaxx est intéressante, basée sur une carcasse de PAR56 traditionnel. Le réglage de la sensibilité n'existe pas mais on peut remplacer la résistance fixe R6 par un potentiomètre installé en face arrière.

Prix constaté en 2013 : 35 - 45 euros le PAR56 LED neuf

par56 a led realisation 12

la resistance description et definition 0 La résistance: Description et définition les portes logiques de base electronique binaire 0 Les portes logiques de base : électronique binaire la resistance association en serie et parallele 0 La résistance: Association en série et parallèle la resistance pont diviseur de tension 0 La résistance: Pont diviseur de tension la resistance mise en pratique 0 La résistance: Mise en pratique la resistance le code des couleurs 0 La résistance: Le code des couleurs la resistance limitation de courant 0 La résistance: Limitation de courant oscillateur sinus a ampli op sans pont de wien 0 Oscillateur sinus à ampli op sans pont de Wien
SergeR
Le 1 sept. 2019 17:51

le transformateur de mon PAR56 est HS:( il semblerait qu'il ai un primaire et trois secondaire. avez la référence pour pouvoir en commander un sur le Net? merci

nina67 Nina67
Le 3 sept. 2019 09:08

Bonjour, il s'agit d'un transfo 2x12V 15VA. Pouvez vous vous assurer que le transfo n'a pas grillé à cause d'une diode en court-circuit sur la carte électronique ? Si c'est le cas, le nouveau transfo va griller à nouveau. Cordialement
