Composant électronique traditionnel monté en CMS

Plus besoin de perceuse pour réaliser vos cartes si vous montez les composants traditionnels en CMS (composants montés en surface) ! Cela permet de gagner du temps et obtenir un montage en somme plus fiable.

Les composants traversants peuvent être montés à la manière d'un composant CMS. Plus besoin de perceuse : un gain de temps toujours bon à prendre.

composant electronique traditionnel monte en cms 0

Ci dessous, on voit comment plier le bout des pattes pour obtenir ensuite une soudure fiable :

souder composant traversant en cms

Les avantages de cette méthode sont nombreux :

  • pas de perçage du circuit imprimé- meilleure fiabilité des soudures
  • meilleure résistance aux vibrations mécaniques
  • possibilité de souder les composants des 2 côtés (montage traditionnel et montage CMS)
  • réduction du temps de réalisation. Ci dessous, on voit en pratique le pliage des pattes d'un TL072 et d'une résistance 1/4W traditionnelle :
  • composant electronique traditionnel monte en cms 2

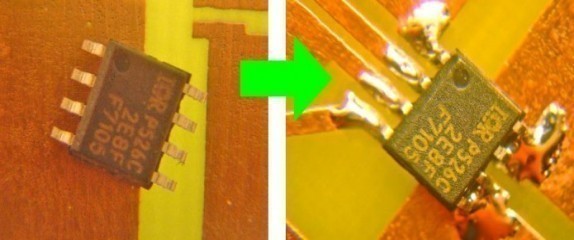

  • Il est aussi possible de souder de vrais CMS de façon artisanale. Le plus simple est de souder des CMS de taille 1206 (3 x 1.5mm) ou des boitiers SOIC (pas de 1,27 mm entre les pattes). Ci dessous, le soudage d'un boitier SOIC8 :

composant electronique traditionnel monte en cms 3

Montage d'un transistor IRF7105 en boitier SOIC8

monter cms traversant

Montage d'un LM339 en CMS alors qu'il est traversant
