Voici le schéma le plus simple pour monter 20 LED (ou plus) sur une tension de 12V. Il faut donc une tension continue 12V (entre 9V et 15V), les 20 LED et 10 résistances 470 Ohms 1/4W standard.

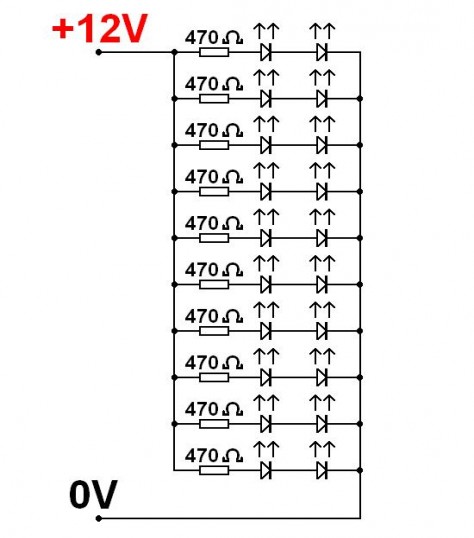

Voici le schéma du montage des LED sur du 12V.
Schéma du montage des LED sur du 12V
Le montage des 20 LED se fait par petits ensembles de 2 LED en série avec une résistance 470 Ohms :
Montage de LED sur une tension de 12V
Schéma de montage : 20 LED (toutes couleurs) sur 12V
Exemple de LED 20 mA : couleur bleue (430 nm)
Choix des LED : couleur
Il s’agit de LED 3mm ou 5mm de diamètre qui acceptent jusqu’à 20 mA de courant.
Avec ce montage, on peut choisir librement la couleur. Toutes les couleurs s’adaptent parfaitement à ce montage. En effet, la tension aux bornes d’une LED varie entre 1,8 V (led rouge, orange, ambre) et 3,4 V (led blanche, verte, bleue, UV) et la résistance permet de limiter le courant. On peut mélanger à loisir les couleurs, même par branche.
Si on souhaite réduire la luminosité de tel ou tel groupe de 2 LED, on peut le faire en augmentant la résistance série. On peut choisir 1 k, 2,2 k, 10 k, 47 k, etc. L’effet peut être intéressant pour réaliser un plafond étoilé à LED, avec des intensités lumineuses différentes pour chaque étoile (led).
Alimentation 12V des LED
Il faut compter 20 mA par branche de 2 LED. Ici, au total, il faut 200 mA, c’est à dire 12 V x 0,2 A = 2,4 W. Un petit adaptateur fera l’affaire. On peut aussi monter ces LED à partir d’une prise allume cigare pour des applications tuning.
Si aucune LED ne brille, l’alimentation est défectueuse ou branchée à l’envers.
Bonjour, j’ai des lumières del (4 bandes lumineuses 12v 5050) que je veux mettre a dessous de mon quadriporteur, je sais que sa me prends une batterie a part pour les brancher, j’ai la switch, (on et off,) j’ai du fil pour des haut-parleurs, pour allonger les fils, je sais aussi que sa me prends des collecteurs, pouvez-vous aider. Merci. Je suis bricoleuse.
Comment allumer un chip led de 50w avec une batterie de 12v
Bonjour, non, on ne peut pas faire cela directement parce que la LED nécessite un courant continu, mais j’ai réalisé un très puissant projecteur ici : https://www.astuces-pratiques.fr/electronique/projecteur-led-1000w
Bonjour je ne ces pas si je m’adresse au bon endroit pour ma question mais je ne trouve rien de similaires autre part mas question et de savoir et t’il possible de brancher en serie 7 led chip de 100W pour je puisse brancher directement au 220vpourquoi une si grosse puissance je suis forain et je cherche a remplacer mais halogene de 1000W voila merci d’avance
Bonjour, les variateurs prévus pour les ampoules ne sont pas prévus pour des LED (qui consomment trop peu). Il n’y a normalement pas de courant résiduel entre phase/neutre et terre. Je pense qu’il s’agit plutôt de la précision de mesure sur quelques Watts seulement. Le compteur électrique devrait tourner, mais très très lentement.
Bonjour, j’ai remplacé des ampoules halogènes par des ampoules à leds sur un lampadaire à variateur. Lorsque je coupe le variateur, les ampoules restent allumées.Si j’intercale mon appareil de mesure de consommation, il reste à 0 watt? si je met lle variateur à fond : 11 watts, normal.Je suppose que le variateur ne coupe que la phase, alors s’agit-il d’un courant résiduel entre neutre et terre suffisant pour allumer une lampe à leds et pas une ampoule à filament?Est ce que l’appareil de mesure est trompé pas la coupure du variateur?le compteur électrique tourne – t -il ? (je ne peux pas tester cela)
Bonjour, chaque groupe de LED est formé en série de 1 résistance 2.2k et 4 LED. Il n’y a aucun risque de griller les LED. Le plus grand risque est un faux contact suite à un montage mal fait. Si vous doutez, réalisez déjà le montage hors de la maquette pour vous familiariser. Si pour les étages supérieurs, vous souhaitez une LED isolée, il faut une résistance de 6.8kOhms. Les fils rouge et noir ? Je disais simplement qu’ils n’ont pas besoin de faire 1.5mm². Ce sont bien eux qui assurent la distribution du courant sur chaque groupe de LED. Cordialement
au plus j’avance et au plus je me rends compte que je comprends de moins en moins dans les résistances , pour être plus claire les 50 groupes de 4 led qui seront donc sur 50 petit circuit puis-je monter ces 4 led en parallèle ? car une fois l’ensemble fermé je n’y aurai plus accès et il suffit qu’une led grille et les 4 autres grilles avec , du coup en parallèle de 4 avec le même nombres au total de 200 led sur l’ensemble de la maquette j’utilise des résistance de 2.2k pour chaque led ? par conséquent les V ou ma ne vont-il pas augmenter et pourrais-je toujours alimenter le tout avec mon transfo ? et dans mes étages supérieurs si j’ai que 1 ou 2 leds je peux mettre également du 2.2k ? merci
merci pour votre réponse je commence a y voir plus clair , du coup vous me confirmé de partir sur des résistances de 2.2k ? sous entendu que chaque led aura sa résistance 2.2k si j’ai bien compris ( que se soit avec des séries de 4 ou 5 led cela reviens a la même résistance ? , car une fois mon circuit poser a l’intérieur de la maquette je n’y aurai plus accès du coup en parallèle si une led grille c’est toute les autre qui suivent , c’est pourquoi je privilégie les series , si je n’utilise pas de fils noir rouge que dois-je utiliser je n’est pas très bien compris le principe , pareil pour l’étage ( branchement en parallèle ça veux dire quoi ? )merci merci )
Bonjour, concernant votre maquette du Titanic, les LED jaunes (qui sont en fait jaune orangé) fonctionnent à 2V environ à 2mA. Si jamais vous souhaitez utiliser des LED blanches (blanc chaud « warm white »), elles fonctionnent à 3V environ ! Le plus simple est de faire des groupes de 4 LED jaunes en série avec leur résistance de 2.2kOhm ((12V-4x2V)/2mA=2kOhms). N’importe quelle résistance 2.2kOhms fera l’affaire. Chaque groupe consomme donc 2mA, ce qui fait que les 200 LED (en 50 groupes de 4) consommeront 50×2 = 100mA. Ce n’est finalement pas grand chose. Sur votre transfo, vous n’utiliserez que la sortie 12V (0.5A disponible est donc largement suffisant, le transfo sera donc loin d’être sollicité à fond). Pas besoin de prendre des fils rouges et noirs de 1.5mm² vu qu’il n’y a que 100mA… Pour l’étage de la maquette, il suffira de le brancher en parallèle avec le premier montage.
bonjour , en voyant votre article tellement si simple pour vous je pense que vous m’apporterais les réponses a mes questions , cette article concerne exactement ce que je veux réaliser mais en plus gros , je désire intégrer a l’intérieur de la coque d’une maquette ( paquebots titanic ) tout un circuit de led , mais la maquette mesure 107cm , il me faut crée un circuit avec a approximatif 200 led que j’ai choisis au préalable de faible courant ( jaune 2ma 1.8V ) et brancher le tout sur du 12 V , c’est la ou j’ai besoin de votre aide car je ne m’y connais en rien en électricité , je désire dans un premier temps tirer deux cables ( rouge noir ) tout le long de la coque et dans chaques compartiments installer 4 ou 5 led avec chaque resistance pour chaque led , du coup quelle résistance doit je prendre ? car je ne veux rien faire griller , et deuxième petite question , une fois mon circuit dans ma coque terminer comment je fais pour rajouter un autre circuit sur un autre étage ( au pont du bateau ) ? dois-je retirer deux autre câble depuis le début ou une simple soudure n’importe ou style rallonge de fils noir et rouge suffit ? on ma dit que pour les fils principale je pouvais prendre du 1.5mm2 si vous pouvais me confirmer , et j’ai un transfo qui propose 3 sorti 12V DC 0.5 A , 5V DC 0.5A et 16AC 3.15 A , es que ce transfo est adapté pour ma réalisation si oui quelle sorti me conseillerai vous ? merci
Bonjour,pour ce montage 20 led, est-ce que les cables qui raccorde les leds et les résistances peuvent etre long et de distance toute différentes ? aussi bien de la resistance au led ainsi que de led a led ?Merci beaucoup pour vos reponses
Bonjour,pour ce montage 20 led, est-ce que les câbles qui raccorde les leds et les résistances peuvent être long et de distance toute différentes ? aussi bien de la résistance au led ainsi que de led a led ?Merci beaucoup pour vos réponses
Merci de votre réponse rapide :-) et avec une pile de 9v et résistance de 330 Ohms en série avec chaque led (12) cela m’augmenter pas la duré de fonctionnement et/ou l’intensité ? enfaite j’aimerai avoir de plus de lumière possible avec ces 12led (led uv) sur une pile qui serait caché dans le cadre donc la plus petite possible avec une bonne autonomie.merci
Bonjour Alsyblou-Perrin, le mieux est d’alimenter ce cadre avec une pile de 4.5V et de mettre une résistance de 100 Ohms en série avec chaque LED individuelle. Le courant dans chaque LED sera de 10-15mA environ. Vous pouvez aussi alimenter ce cadre avec un chargeur de téléphone USB qui fournit du 5V. Dans ce cas, choisissez plutot 220 Ohms comme résistance. Cordialement
bonjour,j’aimerai réalisé un cadre éclairé avec 12 leds 3.2/3.4v 20mA sur pile cela est t’il possible avec une pile 9v ou autre? Merci part avance de votre réponse
Bonjour, il faut tout d’abord connaitre approximativement la tension de fonctionnement de chaque LED : les bleues, blanches, verte haute luminosité et UV sont autour de 3.2V et les rouges ou ambre autour de 2.2V. Cordialement,
Salut Stéphane
J’aimerai faire un montage en 24 v avec des groupes de led en serie groupé en parrallele pour fair une plaque lumineuse pour mon camion avec mon prenom
RAPHAEL donc il me faudrait 7 groupes de led en serie ,mais chaque groupe n’aura pas le meme nombre de led . pour mon prenom cela me donnerai 84 led en tout
par lettre 13+15+12+12+15+10+7
peut tu me dire par lettre combien sera la valeur des resistances ou me conseiller un montage qui te parraitrai plus judicieux merci beaucoup d’avance
ps : desole pour les fautes
bonjour, il faudra toujours un adaptateur 12V continus si on souhaite alimenter les LED en 12V. On ne peut pas diminuer la valeur de la résistance, sinon, le courant sera trop grand dans les LED.
peut on mettre des leds en série avec moins de résistance par exemple? faut il supprimer le transformateur? est il possible d’avoir aussi ce montage dans un autre article?
Merci
