Surround simple et pas cher pour Home Cinema

Pas besoin d'acheter un nouvel ampli pour transformer votre système stéréo en système Surround à 4 enceintes hifi. Pour cela, il suffit de deux enceintes qui serviront pour le Surround (à placer à l'arrière du lieu d'écoute) et de deux condensateurs chimiques standard 100uF/100V (ou 47uF/100V).

Cet article présente un branchement rapide, simple et ultra économique pour ajouter deux haut-parleurs surround à votre ampli hifi stéréo.

Ajout des haut-parleurs surround

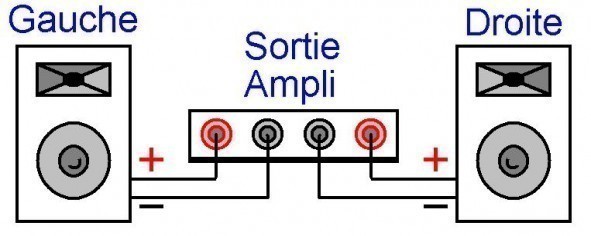

Voici un branchement d'ampli stéréo standard :

surround simple et pas cher pour home cinema 0

Ci dessus : Système audio stéréo. Les deux enceintes sont branchées à l'arrière de l'ampli ou de la chaîne hifi

Pour ajouter les haut-parleurs surround, on suite le branchement ci dessous :

surround simple et pas cher pour home cinema 1

Ci dessus : Branchement des deux enceintes Surround supplémentaires.

Les enceintes sont branchées en série, - sur -, en intercalant 2 condensateurs chimiques identiques montés en série et polarité inverse.

surround simple et pas cher pour home cinema 2

Exemple d'enceintes hifi et enceintes surround

Principe du branchement : stéréo et filtrage passe haut

Le but est de créer un signal sonore à partir des signaux stéréo (gauche et droite). La spatialité du son tient à la différence de ces signaux, d'où l'idée de connecter les haut parleurs Surround de telle sorte qu'ils reçoivent cette différence. On les connecte ainsi entre la sortie gauche et la sortie droite (la tension à leur bornes vaut donc la différence des signaux gauche et droite). La borne noire "-" est la masse. Sur la plupart des musiques sur CD, les basses sont identiques à gauche et à droite. En effet, les basses fréquences (grandes longueurs d'onde) diffractent complètement : on ne peut pas deviner dans une pièce où est placée le (ou les) haut parleur(s) de grave. La différence gauche / droite intervient sur les médiums et les aigus dont l'oreille localise la source sonore.Le filtrage passe haut est une précaution supplémentaire pour limiter le courant consommé par les haut parleurs Surround. En principe, ils ne reçoivent cependant pas de basses (gros appels de courant) puisque les basses sont identiques sur les 2 canaux. On choisit 100uF chimique (la valeur n'est pas critique, on peut choisir 47uF) pour éliminer les fréquences inférieures à une centaine de Hz.

En pratique, on place 2 condensateurs chimiques en série pour créer une sorte de condensateur non polarisé de forte valeur. C'est une astuce classique ! La tension de service de 100V permet une bonne marge sur les tensions en jeu à la sortie de l'ampli.

Limites du montage surround

L'ajout de ces deux haut parleurs crée un supplément de courant que l'ampli doit fournir (surcharge). Si les signaux gauche et droite sont assez semblables, leur différence sera faible et les haut parleurs Surround recevront une puissance faible. En pratique, on choisira des haut parleurs d'impédance 8 Ohms plutôt que 4 ou 6 Ohms.

Conclusion

Ce montage très simple ne coûte que 2 condensateurs et permet d'ajouter deux enceintes d'ambiance Surround à partir d'un ampli ou d'une chaîne Hifi stéréo classique !

Des chaines HIFI du commerce utilisent cette méthode.

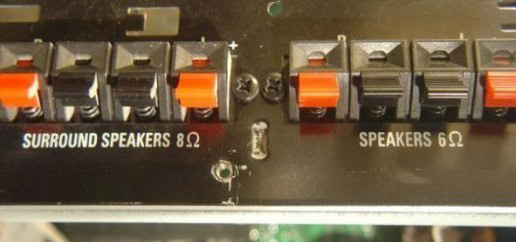

On voit l'arrière d'une chaîne hifi avec les borniers haut parleurs + haut parleurs Surround (à gauche)surround simple et pas cher pour home cinema 3

En ouvrant la chaîne et en observant les connexions des borniers, on trouve le montage à 2 condensateurs...

surround simple et pas cher pour home cinema 4

Chaine hifi avec haut-parleurs "surround" : deux condensateurs pour cette fonction...
