Changer le relais clignotant sur gs 500

Changer le relais clignotant sur gs 500

Changer un relais clignotant est une chose très simple surtout quand on à le budget (48€ en concession uniquement la pièce).Personnellement je me suis acheté un relais clignotant du style universelle ( compatible yamaha, kawasaki, honda à 16€ que j'ai adapté très facilement et, je vais vous montré comment changer le relais clignotant sur la gs 500 avec ce type de relais.



Le symptome d'un relais d'éfectueux peut être un problème de clignotement qui ne ce fait pas ou simplement qui ne s'allume pas. Néanmoins attention votre relais peut poser problème si vous changer vos clignotant par des leds et pour vous assurez que ce n'est pas ca mettez un clignotant à ampoule et si ca ne clignote toujours pas c'est que c'est effectivement votre relais.

Autre techniques vous pouvez aussi tapoter sur votre relais et voir si il clignote, et si c'est le cas c'est que le relais est defectueux.







Commencez d'abord pas ouvrir votre selle.changer le relais clignotant sur gs 500 0







Insérez la clé dans la serrure a côté du cale pied arrière gauche.


changer le relais clignotant sur gs 500 1







Sur la gs 500 le relais ce trouve du côté droit de la moto a proximité du bocal de frein arrière.

changer le relais clignotant sur gs 500 2









Dévissez la visse du carénage (flèche rouge) en desserant dans le sens inverse des aiguilles d'une montre (flèche bleu).

changer le relais clignotant sur gs 500 3









Puis la visse sur la partie arrière du carénage (au dessus du feu arrière).

changer le relais clignotant sur gs 500 4







Déclipsez le carénage sur la partie avant, au niveau du réservoir en le tirant vers vous.

changer le relais clignotant sur gs 500 5



Assurez vous que le clips du carénage ne soit pas cassée et que le caoutchouc sur le réservoir soit toujours en place.

changer le relais clignotant sur gs 500 6







Faite la même manoeuvre sur la partie centrale du carénage ( au dessus du cale pied passager).

changer le relais clignotant sur gs 500 7









Puis sur la partie arrière du cache (proximité du feu arrière).

changer le relais clignotant sur gs 500 8

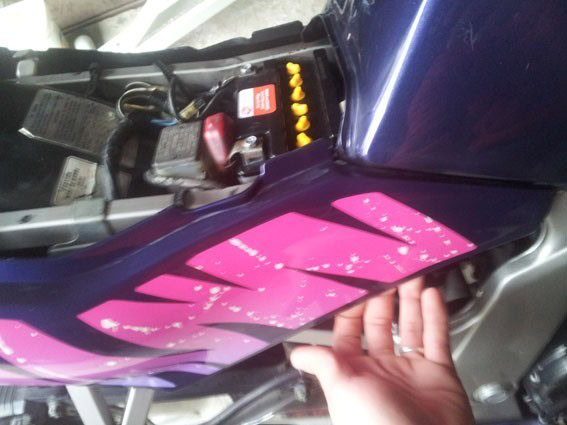

Déboité complètement le carénage pour avoir un bon accés au relais clignotant.

changer le relais clignotant sur gs 500 9







Localisez le relais clignotant.

changer le relais clignotant sur gs 500 10







Sortez le relais de sont logement et débranchez le des cosses.

changer le relais clignotant sur gs 500 11







Vous pouvez voir à gauche de l'écran le relais suzuki ( rond rouge) et à droite de l'écran le relais style universel (rond bleu). Le relais suzuki à les cosses intégrées alors que le relais universel à une broche avec une connectique à 3 connecteur mais 2 files.

changer le relais clignotant sur gs 500 12







Pour adapter le relais universel à votre relais suzuki munissez vous d'un tournevis plat fin.

changer le relais clignotant sur gs 500 13







A l'aide de ce tournevis vous verrez des languettes dans la broche de votre relais clignotant universel.

changer le relais clignotant sur gs 500 14

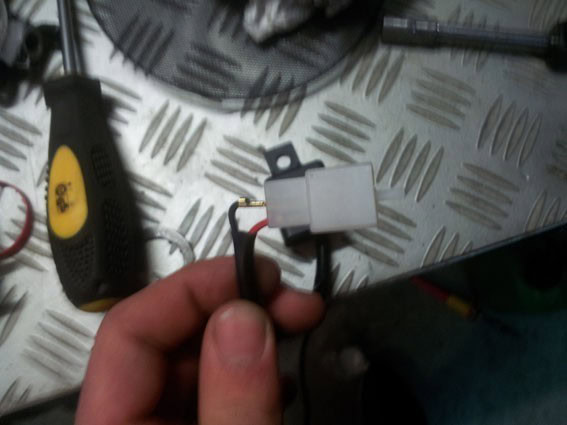

Rabattez Les languette pour pouvoir sortir les cosses de la broche.

changer le relais clignotant sur gs 500 15



changer le relais clignotant sur gs 500 16



changer le relais clignotant sur gs 500 17







Testez votre nouveau relais en mettent vos connectique directement dans les broches du relais clignotant et assurez vous du bon fonctionnement de vos clignotant.



Si votre clignotant ne clignote pas, inversez les deux cables et normalement ils devront clignoter.

changer le relais clignotant sur gs 500 18







Une fois la que vous aurez la bonne position pour vos cable connectez les ensemble (personellement je privilégie la soudure car plus résistant sur le long therme et pas de risque d'oxidation contrairement à de simple cosse).

changer le relais clignotant sur gs 500 19

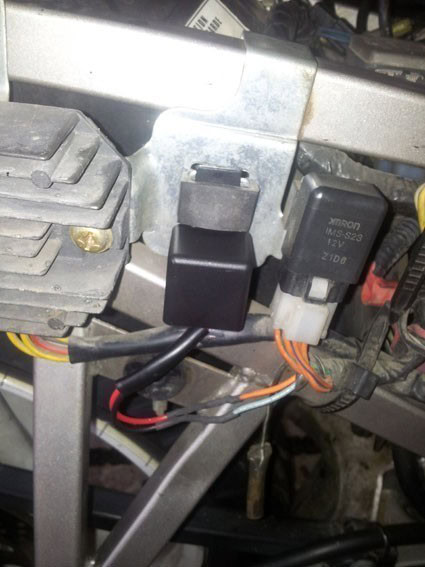

Isolez bien le tout et vous pourrez remettre votre relais dans sont logement.

changer le relais clignotant sur gs 500 20





Remontez le tout en veillant bien à reclipser les 3 clips de maintient du carénage et en reméttant les visses de fixation sur le carénage.
