 Testeur de cable RJ45 simple (schéma)

 Catégorie electronique - Par nina67 - Publié le 2010-05-26 10:34:18

Testeur de cable RJ45 simple (schéma)



Ce testeur de cable RJ45 vérifie la continuité des fils, l’absence de court-circuit et le respect de l’ordre des fils.

Schéma du testeur de cable RJ45 (partie émetteur) :



testeur de cable rj45 simple schema 0



L'oscillateur est basé sur un 4011. Sa période d'oscillation est ici de l'ordre de la seconde pour qu'on ait le temps de voir s'allumer successivement les LED ! La sortie est prise sur la broche 11.

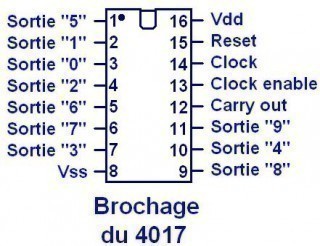

Le coeur du testeur est un 4017 (compteur Johnson). Il possède 10 sorties qui passent au niveau haut de tension ("1") l'une après l'autre, à chaque front d'horloge. Il n'y a qu'une seule sortie à "1" à la fois, les autres étant au niveau bas "0". Sur les 10 sorties du 4017, on n'en utilise que 8 pour le câble RJ45 à tester.



testeur de cable rj45 simple schema 1



La tension d'alimentation ne doit pas dépasser 15V.



Les numéros de 1 à 8 ne sont pas dans l'ordre. C'est ainsi que le 4017 est broché de façon interne. C'est surprenant, mais c'est ainsi !



Schéma du testeur de cable RJ45 (partie récepteur) :



testeur de cable rj45 simple schema 2



Les numéros 1 à 8 sont les broches de la prise femelle RJ45. on connecte le récepteur à l'autre extrémité du cable RJ45.


Fonctionnement du testeur de cable RJ45



Imaginons que la broche numéro "5" soit à l'état haut. Le courant circule de la broche 5, à travers la résistance 680 ohms, la LED correspondante, et revient vers les autres bornes à travers les diodes 1N4148

Si un fil est coupé, la LED correspondant au fil ne s'allumera pas



Mise en place du test du cable RJ45 :



Brancher l’émetteur sur une extrémité du câble RJ45 à tester, le récepteur sur l’autre extrémité.

Si les LED s'allument toutes dans l’ordre, le câblage est correct dans le càable RJ45.

Si un fil est coupé, la LED correspondante ne s'allume jamais.
Si 2 fils sont en court-circuit, 2 LEDs s’allument en même temps.
Si l’ordre des fils n’est pas respecté, les LEDs ne clignotent pas dans l’ordre (permet aussi de tester un câble croisé).
