Présentation

Un boîtier papillon encrassé va occasionné des dysfonctionnements du type ralenti instable ou véhicule qui cale. On va voir ensemble dans ce tutoriel comment le nettoyer pour arranger ça. Liste d'outils : - Clé à douilles + jeu de douilles - Un produit nettoyant - Un chiffon

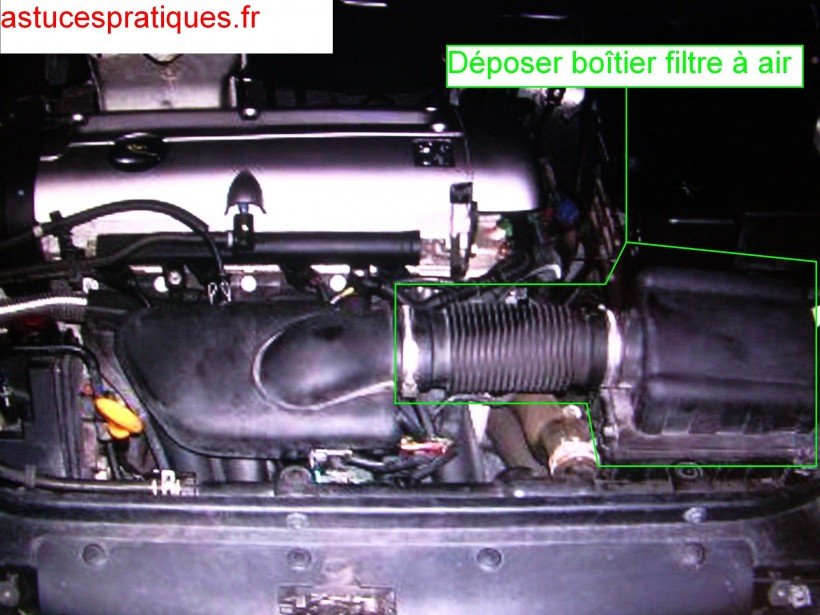

Commencer par retirer l'ensemble couvercle de boite à air/conduit (qui va jusqu'au boitier papillon).

Dépose boite à air/conduit

Dévisser le collier du boitier plastique qui couvre le boitier papillon à l'aide du tournevis approprié.

Dépose cache en plastique

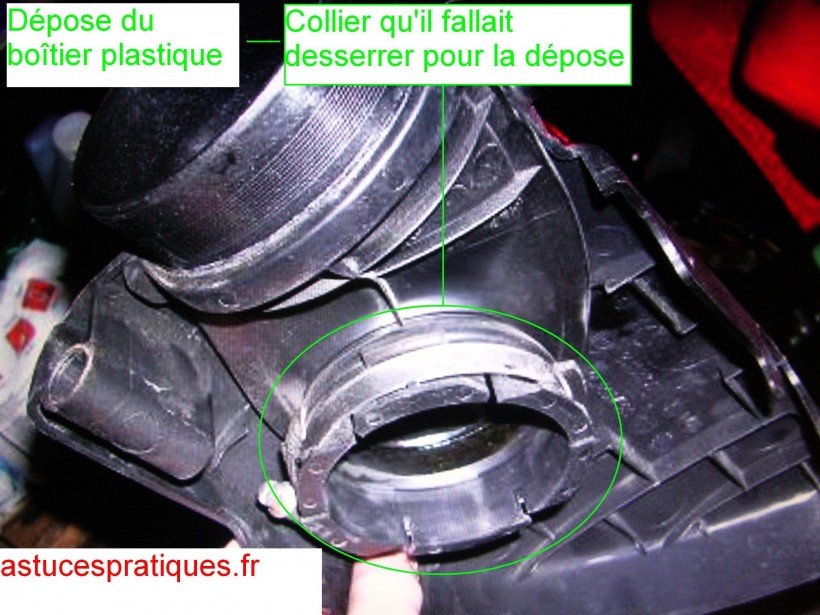

Déposer le boîtier plastique qui recouvre le boîtier papillon.

Dépose cache en plastique 02

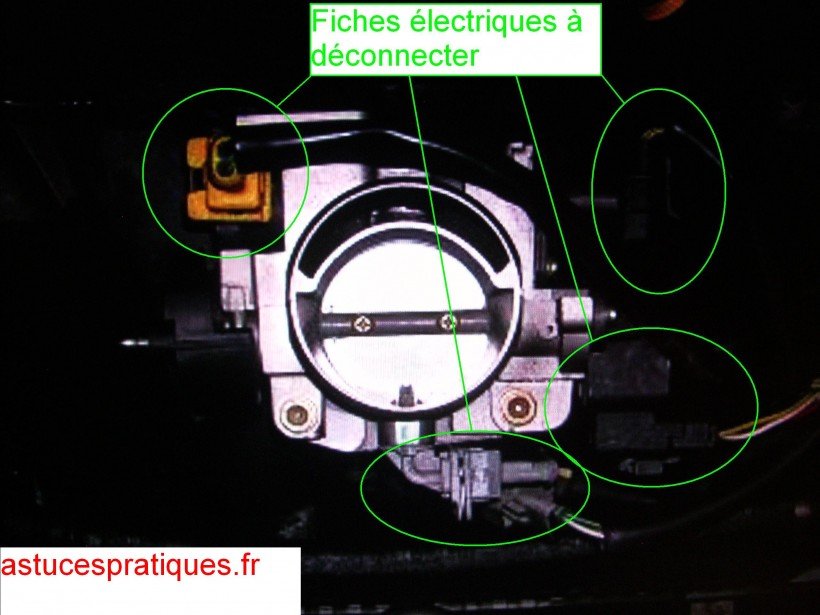

On visualise maintenant le boîtier papillon. Débrancher toutes les fiches électriques.

Débranchements fiches électriques

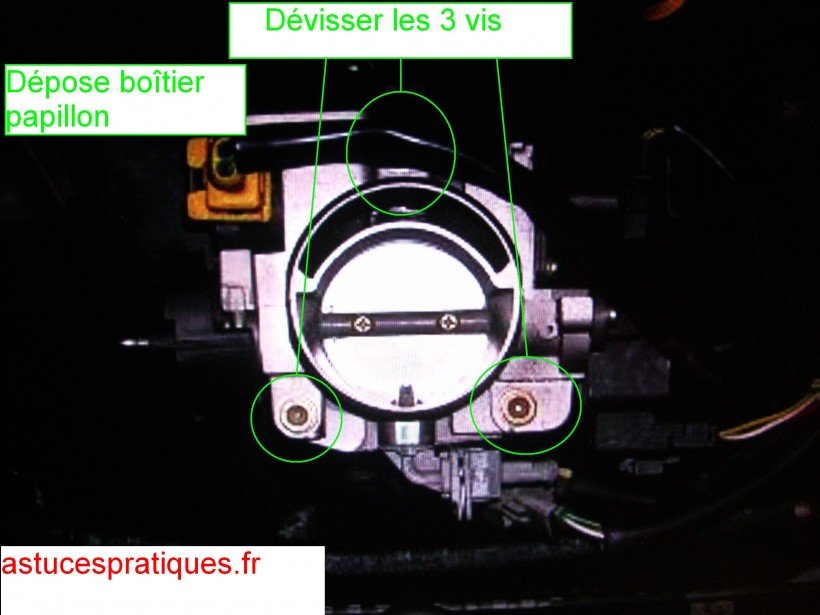

Dévisser les 3 vis qui tiennent le boîtier papillon.

Dépose boîtier papillon

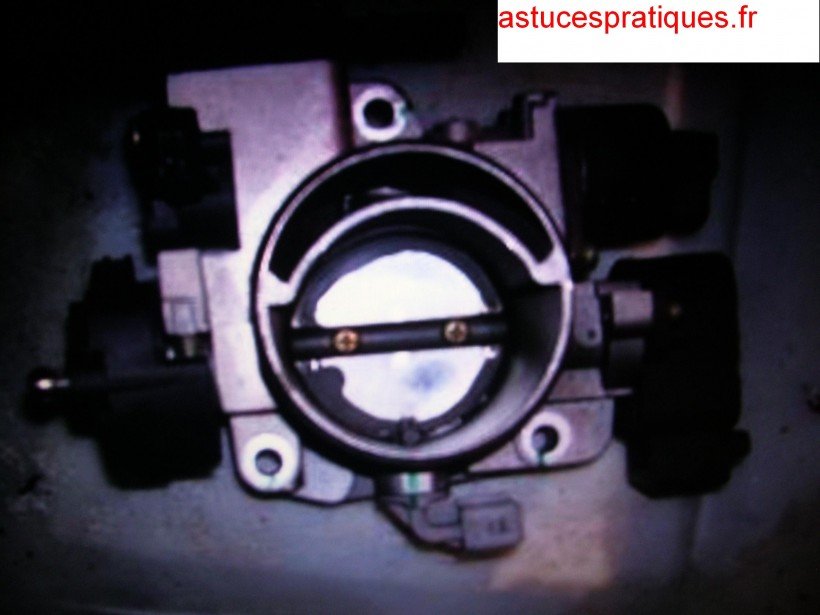

Déposer le boîtier papillon puis le nettoyer avec de l'éthanol et un chiffon.

Dépose et nettoyage boîtier papillon

Ne pas oublier de nettoyer le mécanisme à l'intérieur (le volet).

Précisions nettoyage

Vérifier que tout est bien propre, que ça s'ouvre et se ferme bien.

Vérification mécanisme

Nettoyer le support de boîtier papillon (sur bloc moteur) avec le même produit que pour le boîtier papillon.

Nettoyage support boîtier papillon

Procéder dans l'ordre inverse des opérations ci-dessus pour le remontage. Bon courage à tous et à bientôt sur Astuces pratiques !
