Ampli 50W à 100W : réalisation

Voici la réalisation d'un ampli quasi complémentaire n'utilisant que deux transistors NPN de puissance en sortie. Il s'adapte à une puissance de 50W à 100Wrms à 8 Ohms, avec une alimentation jusqu'à +/-45V à vide obtenue par un transfo 2x30V 80VA par exemple.

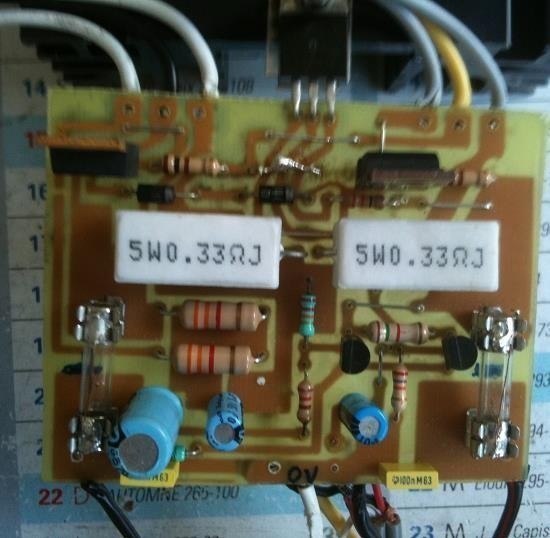

Le circuit imprimé est un classique epoxy simple face :

ampli 50w a 100w realisation 0

ampli 50w a 100w realisation 1

Ampli audio à TIP41C

Les résistances 0.33 Ohms / 5W servent à stabiliser le courant de repos.

Dans l'ensemble, la réalisation d'ampli a cette l'allure :

ampli 50w a 100w realisation 2

Et avec le transfo d'alimentation et une petite carte d'alimentation (redressement et condensateurs de filtrage) :

ampli 50w a 100w realisation 3

Transistor de puissance TIP41C

Le transistor TIP41C est un classique des transistors de moyenne puissance en boitier TO220 (donc facile à monter).

Ses caractéristiques électriques le rendent compatibles avec un ampli audio de 50W rms et éventuellement jusqu'à 100Wrms à 8 Ohms

Tension Vce max : 100V (donc exploitable sur alimentation d'ampli +/-50V)

Courant collecteur : 6A, 10A crête

Puissance totale (Ptot) : 65W à Tc (température du boitier) = 25°C

Gain hfe : 20 min.

ampli 50w a 100w realisation 4

Transistors TIP41C montés sur radiateur

Il s'agit d'un ampli audio quasi complémentaire, faisant appel à 2 transistors NPN de puissance (pour l'étage de sortie).

Pour obtenir de plus grandes puissances (jusqu'à 300Wrms environ), il faut des transistors qui supportent davantage de tension, de courant et de puissance. On peut choisir les MJL21193 et MJL21194 :

ampli 50w a 100w realisation 5

Réalisation d'ampli audio avec transistors MJL21193 et MJL21194 en parallèle

ampli classe d 100w a 300w schema 0 Ampli classe D 100W à 300W : schéma ampli 50w a 100w typon et realisation 0 Ampli 50W à 100W : typon et réalisation ampli classe d 50w a 300w schema 0 Ampli classe D 50W à 300W : schéma ampli sono a tda7250 2 x 200w realisation 0 Ampli sono à TDA7250 2 x 200W : réalisation realisation ampli guitare 50w a 100w avec lm3886 0 Réalisation ampli guitare 50W à 100W avec LM3886 l ampli tda7294 0 L'ampli TDA7294 ampli audio 100w realisation rapide 0 Ampli audio 100W : réalisation rapide filtre actif pour caisson de basse ultra simple 0 Filtre actif pour caisson de basse ultra simple
Alain98
Le 28 juin 2014 08:29

Bonjour Nina67, merci pour cet article. Quel avantage à réaliser un ampli quasi complémentaire, meilleure qualité sonore? Nous proposerez-vous schéma et typon pour cet ampli?

Nina67
Le 28 juin 2014 14:13

Bonjour, je présente cet ampli qui a l'avantage de n'utiliser que des transistors NPN de puissance. C'est surtout à titre pédagogique. Dans les années 1980, il n'y avait que des NPN de puissance, le quasi complémentaire étant donc répandu. Niveau qualité sonore, cet ampli en vaut un autre, ni plus ni moins. Vous pouvez trouver des typons sur un autre article en ligne sur le site. Cordialement

Constant
Le 6 juil. 2014 08:34

Bonjour nina67 merci de publier mon ampli après modification (Darlington complémentaire TIP142 et TIP147) en Quasi NPN discret TIP41C ou TIP35C ou encore MJL21194 l'ampli consomme 5A oui gourmand mais bon son avec votre correcteur de basse ajouter, d'après mes calcules 30x5=150W, donc un transformateur de 300VA sera le bienvenu pour cet ampli. A propos du correcteur de basse c'est possible en correcteur d'aiguë dans le même genre qui n'affecte pas les autres fréquences. Vivre l'électronique. Constant. A bientôt

Constant
Le 5 nov. 2014 10:50

Bonjour J'ai une question qui me trotte dans la tête . tout bon ampli qui fonctionne quelque soit leur mode, es-ce-que l'on peut l'attribuer la fonction Stdby ou on doit ajouter quelques composants four faire cette fonction. Merci pour votre réponse et à bientôt Constant

Constant
Le 5 nov. 2014 11:04

Bonjour J'ai une question qui me trotte dans la tête . tout bon ampli qui fonctionne quelque soit leur mode, es-ce-que l'on peut l'attribuer la fonction Stdby ou on doit ajouter quelques composants four faire cette fonction. Merci pour votre réponse et à bientôt Constant

Constant
Le 5 nov. 2014 11:08

Bonjour J'ai une question qui me trotte dans la tête . tout bon ampli qui fonctionne quelque soit leur mode, es-ce-que l'on peut l'attribuer la fonction Stdby ou on doit ajouter quelques composants four faire cette fonction. Merci pour votre réponse et à bientôt Constant

Constant
Le 5 nov. 2014 15:56

Bonjour J'ai une question qui me trotte dans la tête . tout bon ampli qui fonctionne quelque soit leur mode, es-ce-que l'on peut l'attribuer la fonction Stdby ou on doit ajouter quelques composants four faire cette fonction. Merci pour votre réponse et à bientôt Constant

nina67 Nina67
Le 6 nov. 2014 13:29

Bonjour constant, non, il n'est pas possible d'ajouter la fonction standby. Le plus simple reste d'éteindre l'ampli ! Cordialement
