Ampli hifi Dynavox VT100 : réalisation

Un ampli audio de très bonne fabrication est présenté dans cet article. La réalisation soignée et la simplicité de fabrication sont à souligner dans cet ampli Dynavox VT100. En ouvrant le Dynavox VT100, on voit le transfo, le redressement et l'ampli monté sur un radiateur généreux :

ampli hifi dynavox vt100 realisation 0

Ampli hifi Dynavox VT100 : réalisation soignée

La face avant est d'une certaine esthétique :

ampli hifi dynavox vt100 realisation 1

Face avant du VT100 Dynavox

L'alimentation repose sur un transfo torique 2x20V qui donne une tension symétrique de +/-29V environ à vide.

ampli hifi dynavox vt100 realisation 2

Transfo torique 2x20V

ampli hifi dynavox vt100 realisation 3

Transfo et condensateurs de l'ampli Dynavox VT100

La mention "DC 5kV tested" indique qu'une tension de 5kV continus a été appliquée entre primaire et secondaire pour tester la bonne tenue de l'isolation des fils du transfo. En effet, c'est le transfo qui assure l'isolation électrique entre le secteur et les parties accesssibles.

Un transfo a 2 fonctions :

- modifier la tension électrique (ici en abaissant)

- isoler électriquement pour assurer la sécurité des utilisateurs

ampli hifi dynavox vt100 realisation 4

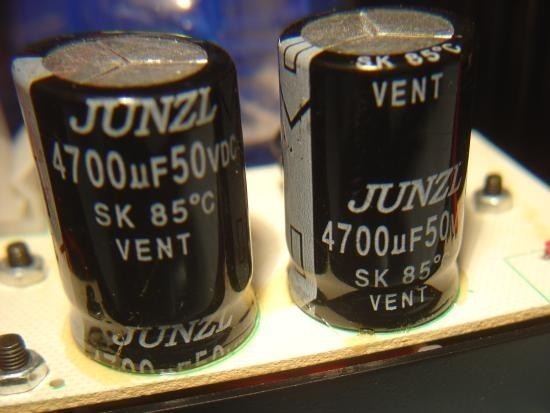

Condensateurs 4700uF 50V dans l'ampli Dynavox VT100

Une bonne marge est prise. On aurait pu se contenter de condensateurs 35V.

Le câblage du sélecteur de sources est réalisé très propre :

ampli hifi dynavox vt100 realisation 5

Sélecteur de sources de l'ampli VT100

De même pour la réalisation du câblage côté entrées RCA (cynch) :

ampli hifi dynavox vt100 realisation 6

L'ampli audio lui-même est basé sur des ultra classiques TDA7294 :

ampli hifi dynavox vt100 realisation 7

Ampli TDA7294 monté dans le Dynavox VT100

Le circuit imprimé est un simple couche de bonne fabrication :

ampli hifi dynavox vt100 realisation 8

ampli hifi dynavox vt100 realisation 9

Circuit imprimé de l'ampli Dynavox VT100

Modification de l'ampli Dynvaox VT100

Certains audiophiles perfectionnistes peuvent souhaiter réaliser une modification du câblage à l'intérieur de certains amplis hifi (question de coloration sonore). C'est le cas ici pour ce Dynavox VT100 dont le câblage de modulation et d'alimentation a été refait :

ampli hifi dynavox vt100 realisation 10

Les condensateurs d'alimentation ont aussi été remplacés.

ampli hifi dynavox vt100 realisation 11

Câbles d'alimentation de l'ampli Dynavox (nouveau câblage réalisé)

ampli hifi dynavox vt100 realisation 12

Sélecteur de source : nouveau câblage réalisé
