Variateur à triac : réalisation

Voici un schéma ultra simple de variateur de lumière à triac. Très peu de composants sont nécessaires à la réalisation, mais la prudence est exigée parce que l'ensemble du variateur est connecté directement au secteur.

Pour fabriquer soi-même un variateur de lumière, on peut suivre ce schéma de montage concret :

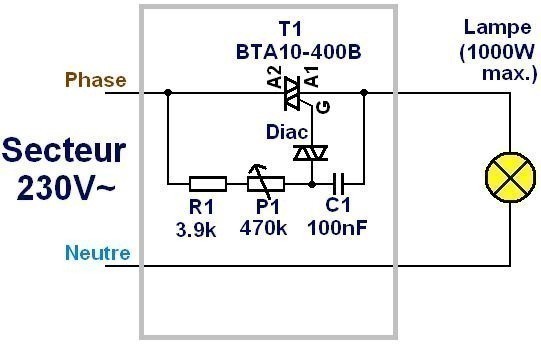

Schéma du variateur de lumière ultra simple

Voici donc le schéma du variateur de lumière

variateur a triac realisation 0

Montage du variateur de lumière (1000W max)

Le schéma électronique du variateur figure ci dessous :

variateur a triac realisation 1

Schéma du variateur de lumière 1000W

Composants du variateur

R1 : 3.9kOhms/0.25Watt. Valeur minimale pour limiter d'éventuelles pointes de courant sur la gâchette et le diac. On peut choisir 3.3k ou 4.7k sans problème

P1 : 470kOhms de préférence. Eventuellement 1MOhm,. Il faut minimum 470k sinon même sur la plus grande valeur, l'ampoule brillera toujours un peu.

C1 : 100nF (non polarisé). La tension à ses bornes ne peut jamais dépasser 35V crête. On peut choisir un modèle 63V ou 100V.

Diac : 32V, référence DB3 par exemple. Il n'existe qu'un seul modèle connu.

Triac : il faut un modèle 400V minimum. Le courant que supporte le triac pourra être choisi égal au double du courant dans l'ampoule pour garantir une bonne marge. Le triac doit être monté sur un petit radiateur pour 100W et plus.

Un BTA10-400 supporte 10A et pourra graduer une charge jusqu'à 1000W (4.3A sur 230V).

variateur a triac realisation 2

Pattes du triac : A1 (anode 1), A2 (anode 2), G (gâchette)

Attention : ce montage de variateur est directement connecté au secteur ! Ce sont des tensions dangereuses. Même si la réalisation est simple, soyez très prudents !

variateur a triac realisation 3

schema variateur lumiere 0-10V Schéma variateur de lumière 0-10V simple les triacs de puissance 0 Les triacs de puissance variateur de lumiere 3 x 2000w schema 0 Variateur de lumière 3 x 2000W : schéma realisation variateur de lumiere 4 x 2000w 0 Réalisation variateur de lumière 4 x 2000W variateur de vitesse moteur 230v 16a realisation 0 Variateur de vitesse moteur 230V 16A : réalisation variateur de vitesse pour moteur secteur 230v 16a 0 Variateur de vitesse pour moteur secteur 230V/16A variateur de lumiere a triac realisation 0 Variateur de lumière à triac : réalisation schema gradateur lumière simple Schéma gradateur de lumière ultra simple 2000W
Sycko44
Le 4 avr. 2012 à 19:04

Bonjour, Super comme sujet et je souhaiterais l'utilisé pour contrôler la luminosité de projecteur allant jusqu'à 1Kw parfois 2Kw. Ma première question : Quel puissance au maximum passe dans le potentiomètre car si elle est trop grande, je souhaiterais trouver un système pour la contrôler à distance avec de faible tension. (genre console lumière). Question 2 : Peut on utilisé le même principe avec une puissance de 2Kw ?

Nina67
Le 5 avr. 2012 à 17:58

Bonsoir Sycko44, pour votre application, ca n'ira pas (triac de 10A seulement = 2300W) et variateur qui ne va pas jusqu'à 0% forcément. Voilà ce qu'il vous faut : http://www.astuces-pratiques.fr/electronique/variateur-de-vitesse-pour-moteur-secteur-230v-16a A la place du moteur, on peut mettre 2kW d'ampoule... Cordialement

Nina67
Le 5 mars 2013 à 10:43

bonjour, oui, le variateur fonctionne sur les lampes halogènes jusqu'à 1000W. Donc parfait pour 650. Cordialement

Dynaste
Le 4 mars 2013 à 19:05

Bonjour, Est-ce que le montage est valable pour une lampe halogene de 650 watt ?? Bien à vous Philippe

Dynaste
Le 6 mars 2013 à 16:24

Bonjour, Une autre question, Est-ce que ce circuit serait approprié pour régler la température d'une plaque chauffante( chauffe-plat) afin de maintenir un liquide à température +/- constante? Bien à vous.

Nina67
Le 8 mars 2013 à 18:38

bonjour, oui, tout à fait. Si la plaque fait plus de 1000Watts, il faut choisir un triac plus gros (16A comme le BTB16-600 par exemple). Cordialement

GD
Le 10 nov. 2013 à 12:05

bonjours est ce que ce systeme de variateur peut fonctionner avec un moteur a balais mono de de 950w ??

nina67 Nina67
Le 11 nov. 2013 à 16:28

Bonjour, oui, cela fonctionne. Vous trouverez aussi sur le site un schéma de variateur 0% - 100% pour moteur 230V 16A. Cordialement.

Ivlan
Le 23 mars 2014 à 19:28

bonjour, est ce que ce système de variateur fonctionnerait avec une perceuse electrique? afin de jouer sur la vitesse de rotation? merci

nina67 Nina67
Le 24 mars 2014 à 07:57

Bonjour, Oui, cela peut fonctionner pour une perceuse 230V, mais le couple n'est pas très important à basse vitesse. Pour graduer jusqu'à 0%, il vaut mieux choisir ce schéma : http://www.astuces-pratiques.fr/electronique/variateur-de-vitesse-pour-moteur-secteur-230v-16a Cordialement

Bamougo
Le 13 avr. 2014 à 22:45

Bonjour, Je souhaiterai fabriquer ce variateur afin de l'utiliser sur des projecteurs à lampe tungstène 650w. Pour la sécurité des personnes et des ampoules - qui coutent assez chers - est-ce plus prudent d'installer une terre? Si oui, comment faire sur ce circuit? Merci d'avance

nina67 Nina67
Le 14 avr. 2014 à 08:10

Bonjour Bamougo, il vaut mieux réaliser ce variateur http://www.astuces-pratiques.fr/electronique/variateur-de-vitesse-pour-moteur-secteur-230v-16a Pour la terre, le circuit de terre est indépendant du variateur qui s'occupe de la phase et du netre. Cordialement

Sana
Le 14 mai 2014 à 15:14

bonjour, svp est ce que je peux utiliser un bouton poussoir au lieu de pot!! mercii

nina67 Nina67
Le 14 mai 2014 à 20:48

Bonjour, oui, c'est possible. Dans ce cas, l'appui sur le bouton déclenche la tension à 100% (pleine puissance). Cordialement

Dj Doom
Le 18 juil. 2014 à 12:02

Bonjour, Est-il possible pour C1 de mettre un 50V ?

nina67 Nina67
Le 18 juil. 2014 à 13:59

Bonjour, oui, on peut mettre 50V pour C1, étant donné qu'il ne voit jamais plus de 35V instantanés. Cordialement

Hakim nasr
Le 4 janv. 2017 à 11:36

bnj est ce que je peut utiliser pour éclairage a domicile lampe 100 watt m6

Nina-67
Le 15 janv. 2017 à 23:24

Bonsoir, excusez moi du retard de ma réponse ! Meilleurs voeux à vous même si ils sont bien tardifs ! Ce variateur ne fonctionne que pour des ampoules 230V et non des ampoules 12V types basse tension halogène ou phares de voiture. Bien cordialement Nina67

Kaprinido
Le 21 janv. 2017 à 07:36

bonjour, peut-on remplacer le diac par une petite luciole au néon ?

Nina-67
Le 23 janv. 2017 à 13:47

Bonjour, peut etre que oui, mais il faut que son seuil de déclenchement soit de 30 à 40V. Cordialement

VivienS
Le 6 nov. 2017 à 17:42

Bonjour, merci pour votre tutoriel.
J'ai le cas d'une lampe à pied que j'ai ramené des US qui comporte un variateur de lumière intégré.
Faut-il que je remplace tout le système (origine 110V, ampoule E27 US que je peux remplacer par une EU) selon votre schéma ou bien y a t'il un des composants que je puisse changer sans tout remplacer? Merci beaucoup pour votre aide. Cordialement.

nina67 Nina67
Le 7 nov. 2017 à 10:16

Bonjour, vous ne pourrez probablement pas utiliser ce variateur à triac pour graduer une ampoule à LED. Cela est dû au fonctionnement du variateur qui n'accepte pas les charges autres que résistives ou inductives. Du coup, oui, il vaut mieux tout remplacer... Cordialement

VivienS
Le 7 nov. 2017 à 10:45

Bonjour, Merci beaucoup pour votre réponse.
Bonne journée.

Bakaho Bakaho
Le 9 déc. 2017 à 17:14

Bonjour, J'aimerai utiliser votre montage mais pour une tension de 40v pour faire varier le rpm d'un moteur. Puis je utiliser les même composant et juste changé la source d'alimentation? ou dois je recalculer la valeur de la résistance et du condensateur ? Merci

nina67 Nina67
Le 12 déc. 2017 à 11:46

Bonjour, si vous souhaitez faire varier une alimentation à partir de 40V, le montage à triac ne conviendra pas du tout. Il faut un montage type hacheur série. Cordialement

Cloxicoq
Le 20 déc. 2017 à 23:52

Hello, tout d'abord merci pour vos articles qui sont clairs et utiles. J'aimerais utiliser un gradateur de lumière avec une ampoule LED, j'ai vu dans les commentaires que ce variateur n'est pas adapté mais je ne trouve pas d'autres piste sur internet... Connaîtriez vous un montage qui pourrait fonctionner ? Merci

nina67 Nina67
Le 21 déc. 2017 à 20:44

Bonsoir, ce schéma de variateur de lumière à triac n'est pas adapté aux ampoules à LED. Au mieux, le variatieur fonctionnera mal ou pas du tout, au pire, il cassera et pourra casser l'ampoule avec. Je n'ai malheureusement pas de schéma à vous proposer... Cordialement
