Récupérer un disque dur de Mac ibook

Cet article présente le démontage d'un Mac ibook G3 (M6497) pour récupérer le disque dur. Il faut une certaine patience et un certain doigté pour démonter cet ordinateur portable sans détruire des connecteurs ou des câbles.

Disque dur du ibook : patience avant d'en arriver là !

Pour commencer le démontage, retirer la batterie du ibook.

Batterie du Mac ibook démontée

Ensuite, pour démonter le cache blanc, on commence par enlever toutes les vis, y compris celles qui apparaissent depuis que la batterie a été sortie. Du côté de la batterie, on peut enfoncer légèrement le plastique blanc pour l'aider à sortir.

Démontage du cache blanc du Mac ibook

On peut ensuite déclipser le cache avec un tourne vis sans trop forcer.

Démontage du cache blanc du Mac ibook

Le Mac ibook ressemble maintenant, sans son cache, à cela :

Mac ibook sans son cache blanc

On peut maintenant retirer le cache en alu (feuille d'alu très mince) : dévisser les vis et retirer les scotchs jaunes et le scotch métallique. Cette étape du démontage est très facile.

Il est utile de retirer le clavier en le bombant vers l'extérieur pour que ses languettes sortent.

Après démontage du clavier du Mac ibook

Clavier retourné

On voit quelques vis qui tiennent la carte mère. Il est utile de les dévisser aussi.

Il faut dévisser les vis qui tiennent la carte mère du coté de la carte mère aussi. A l'opposé de l'écran, un connecteur IDE maintient la carte mère du mac. On peut déconnecter cela avec un tourne vis (écarter la carte mère du châssis très délicatement, sans aller de travers).

Carte mère du ibook, vue sur la tranche

Il faut encore écarter la carte mère, tout en déconnectant les fils qui bloquent.

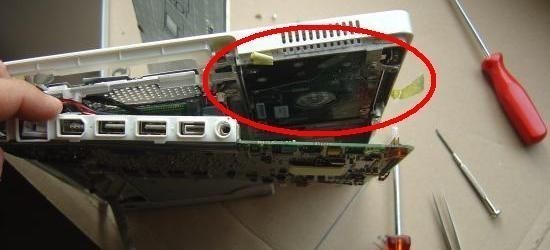

Disque dur du ibook visible !

Ca y est, le disque dur est en vue... Il n'y a plus qu'à le sortir délicatement.

Disque dur du ibook visible !

Et voilà, après extraction :

Disque dur Toshiba 10Go MK1017GAP

Vous pouvez maintenant brancher ce précieux disque dur avec un câble IDE.

Récupération des données du disque dur du mac sur un PC

Pour récupérer les données du disque dur sur un PC, on peut utiliser un cable IDE/USB (ou connecter directement le disque dur à la carte mère) et utiliser le logiciel Macdisk, disponible gratuitement en version d'essai. Le disque dur ne doit pas être endommagé.

Vous trouver dans cet article tous les détails sur la récupération des données de ce disque dur avec Macdisk.
