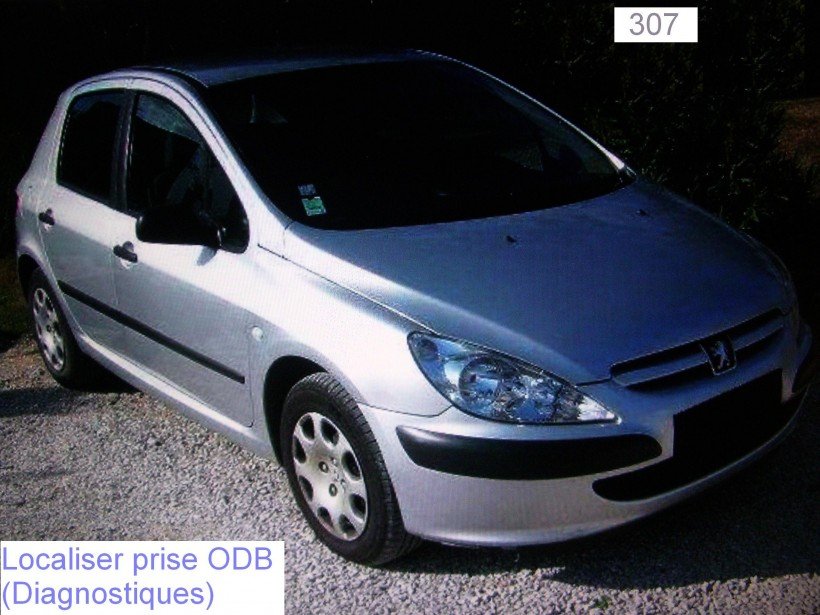

Présentation

Il est indispensable de savoir ou se situe la prise ODB si l'on souhaite établir un diagnostique avec un pack + logiciel adapté ou valise. On va voir ensemble ou elle se situe.

Il n'y a pas d'outils à prévoir à part un tournevis plat ou tout autre objet plat.

On peut avoir 2 cas différents selon la version de la 307.

1er cas : Ouvrir la portière côté conducteur, se baisser et déverrouiller le cache-fusible à l'aide du tournevis plat.

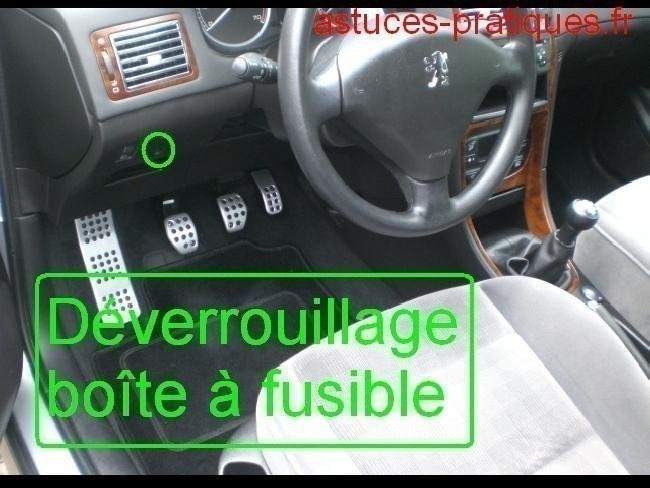

Déverrouillage boîte à fusibles

Une fois le cache-fusible ouvert on peut apercevoir la prise ODB qui se situe au-dessus des fusibles légèrement sur la droite.

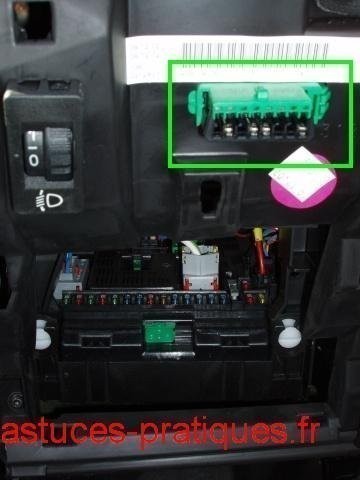

Accès prise ODB

2e cas : Ouvrir le cendrier, appuyer puis tirer vers soi, normalement il se déboîte aisément.

Dépose cendrier

Une fois le cendrier déposé on peut distinguer la fameuse prise ODB.

Prise ODB visible

Voilà on peut maintenant brancher l'équipement de diagnostiques. Bon courage et à bientôt sur Astuces pratiques !
