Remplacer vanne EGR sur Fiesta 5

Fabrice leclerc - Le 14 févr. 2019 18:21

4.33 pour 3 vote(s)

Une vanne EGR encrassée entraîne un dysfonctionnement du moteur. En effet celui-ci se met à avoir des pertes de puissance, une mauvaise accélération ou bien se met en sécurité avec voyant allumé au tableau de bord. Comme c'est un effet plutôt récurent voici ce qu'il faut faire si on veut s'en débarrasser définitivement.

ATTENTION : Cette manipulation n'engage que votre responsabilité. Ce tutoriel n'est présent qu'à titre d'informations.

Liste d'outils nécessaires pour remplacer la vanne EGR sur Fiesta 5 :

- Une vanne EGR neuve - Une clé à douillles - Embouts Torx - Jeu de clés plates - Tournevis plats - Une paire de gants - Un chiffon

Procédure pour remplacer la vanne EGR sur Fiesta 5 :

Tout d'abord on va commencer par débrancher la connectique électrique du débitmètre d'air. Débranchement de la fiche électrique

Il faut ensuite desserrer les deux vis de fixation de la durite d'admission d'air puis la décaler. Durite d'admission d'air

Extraire l'autre extrémité de la durite d'admission d'air, simplement en la déboîtant. Débranchement de l'admission d'air

Débrancher la fiche électrique qui se situe vers le pare-brise, puis déposer le boîtier de filtre à air ( 2 vis). Débranchement prise / Extraction boîtier de filtre à air

On doit déverrouiller la grosse fiche électrique pour pouvoir l'extraire ; Pour cela il faut lever le gros arc métallique en haut de la prise, le faire basculer et ensuite on peut extraire la prise. Débranchement grosse fiche d'alimentation

Débrancher une à une les durites de filtre à gasoil. Enlever la protection fine en plastique qui est sur le dessus du filtre à gasoil (2 vis). Durites de filtre à gasoil

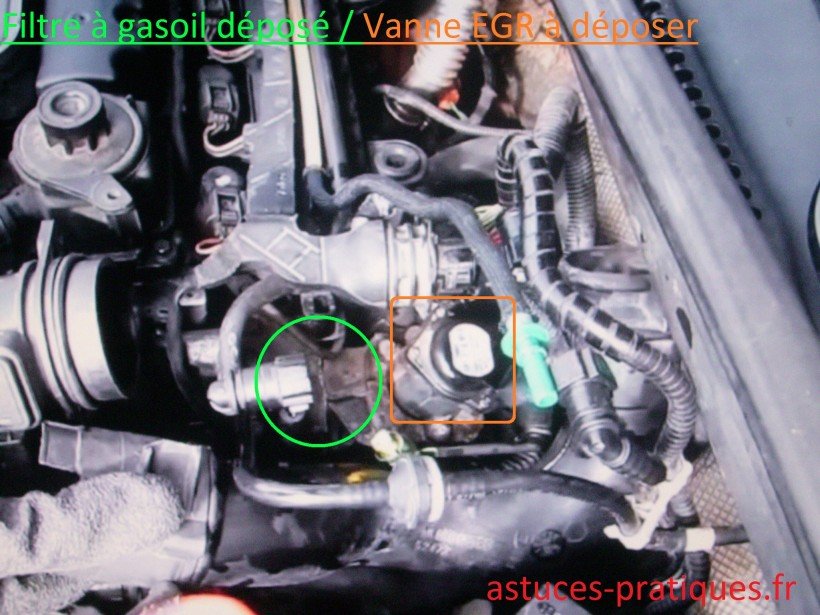

On défait les vis de fixations du filtre à gasoil, on débranche la fiche électrique qui est en-dessous, puis on le dépose. On aperçoit la vanne EGR à déposer. Filtre à gasoil / Vanne EGR

Il va falloir ouvrir le collier qui se trouve à la jonction de la vanne EGR en déclipsant à l'aide d'un tournevis plat ce fameux collier. Collier de jonction de vanne EGR

Desserrer la vis de collecteur afin de faciliter la future dépose de la vanne EGR. On n'est pas obligé de l'enlevée entièrement. Vis de collecteur à desserrer

Il ne reste plus qu'à desserrer les deux vis de fixation de la vanne EGR. Fixations vanne EGR

Extraire la vanne EGR usagée. On peut la comparer avec la neuve afin de s'assurer de leurs similitudes, puis on pose la vanne EGR neuve. Comparaison / pose vanne EGR

En conclusion, j'espère que ce tutoriel vous aura apporté toute l'aide nécessaire pour remplacer la vanne EGR sur Fiesta 5.
