Ampli 100W : réalisation et schéma

Un ampli de 100 Watts RMS peut être fait avec deux transistors de puissance PNP. Le schéma est donné ici avec explications et commentaires.

Schéma d'ampli : 100W basés sur 2 transistors PNP

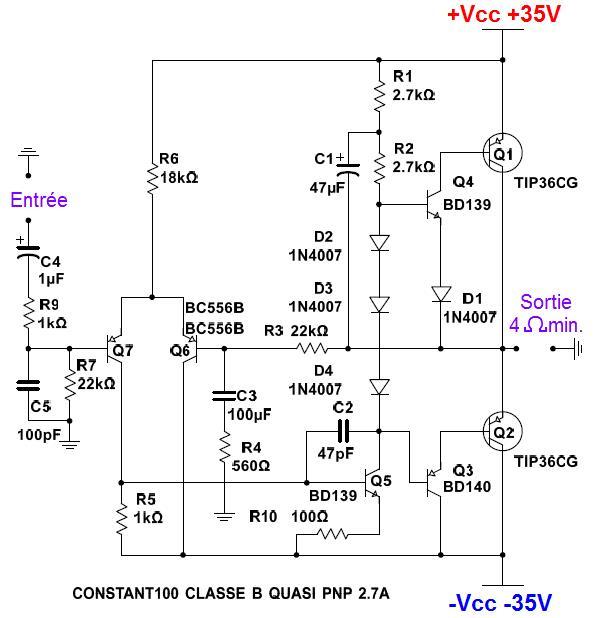

Voici le schéma de cet ampli 100 Watts RMS très simple :

alt=

Ampli 100 W : schéma

Cette méthode est dite quasi complémentaire : l'étage de sortie n'est pas basé sur un couple NPN - PNP classique mais sur 2 transistors PNP identiques. C'est une petite curiosité, mais les électroniciens passionnés pourront noter ce schéma tout de même.

Fonctionnement de l'ampli 100 W

Ultra classique et simple à part son étage de sortie, cet ampli a un fonctionnement standard. Q7 et Q6 forme l'étage différentiel d'entrée. La source de courant est réduite à sa simple expression : une seule résistance fixe le courant à +Vcc/R6, soit ici environ 1,9 mA pour une alimentation de 35V. R7 définit l'impédance d'entrée de l'ampli. C5 avec R9 filtre les parasites hautes fréquences. C4 supprime la composante continue qui pourrait être issue d'un mauvais lecteur CD par exemple. La fréquence de coupure de ce filtre passe haut est d'environ 7 Hz (C4 et R9 + R7). Au repos, l'étage différentiel doit se répartir le courant de façon à peu près équitable entre Q6 et Q7. R5 (1 k) complète le courant consommé par la base de Q5. Le but étant qu'il y ait environ 0.95mA et 0.95mA dans les collecteurs de Q6 et Q7.

Le gain de l'ampli est fixé par la contre réaction R3, C3 et R4 et vaut ici 1 + 22 k / 560 = 40,3. Idéalement, C3 est un condensateur chimique non polarisé, mais un polarisé conviendra aussi.

L'étage d'amplification en tension est basé sur Q5 et la source de courant bootstrap C1 et R2. C1 est un condensateur 47 uF 25 V minimum. Les diodes D2, D3 et D4 polarisent les bases de l'étage de sortie. La diode D1 permet à l'étage Q1 Q4 d'avoir une tension de seuil de 2 fois 0,6 V, pour faire le symétrique par rapport à Q2 et Q3 qui nécessitent 2 x 0,6 V pour entrer en conduction.

Puissance de l'ampli

La puissance de l'ampli dépend de l'alimentation (puissance nominale du transfo et tension du transfo). Ajouter des transistors de puissance en parallèle n'augmente pas la puissance de l'ampli mais répartit la chaleur à dissiper sur un plus grand nombre de transistors. Une seule paire de TIP36C convient pour un ampli de 100 W efficaces. On peut attendre ces performances :

70 Watts efficaces à 8 Ohms et 100 Watts efficaces à 4 Ohms

avec un transfo qui donne 2 x 27 V 100 VA minimum.

Réalisation de l'ampli 100W

Voici des photos du circuit imprimé de cet ampli :

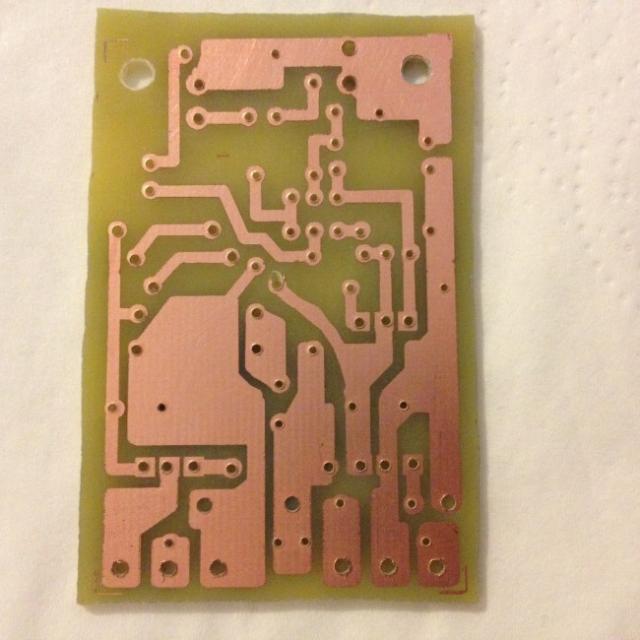

alt=

Ampli 100 W : circuit imprimé vu de dessous

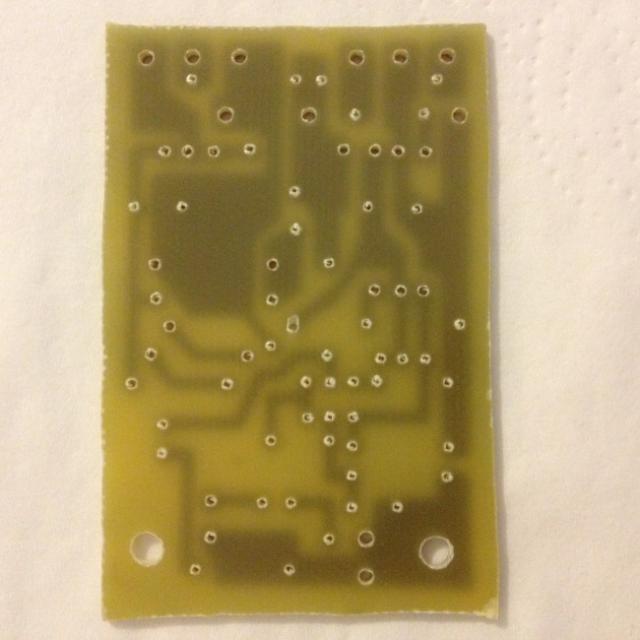

alt=

Ampli 100 W : circuit imprimé vu de dessous

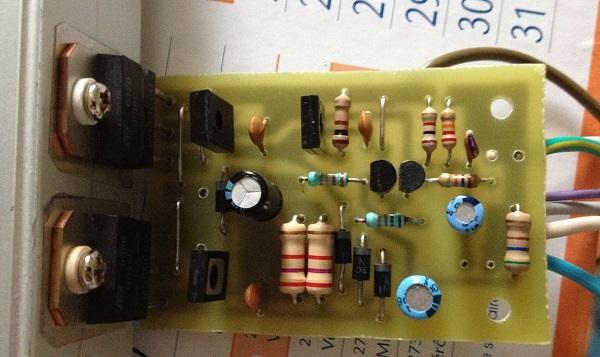

Avec les composants montés, voici l'ampli réalisé :

alt=

Ampli 100 W réalisé assemblé

Maintenant, pour celles et ceux qui souhaitent se lancer dans la réalisation de cet ampli audio simple, voici le typon d'ampli.

Typon de l'ampli 100W

Le typon de cet ampli est donné pour ceux qui souhaiteraient le réaliser :

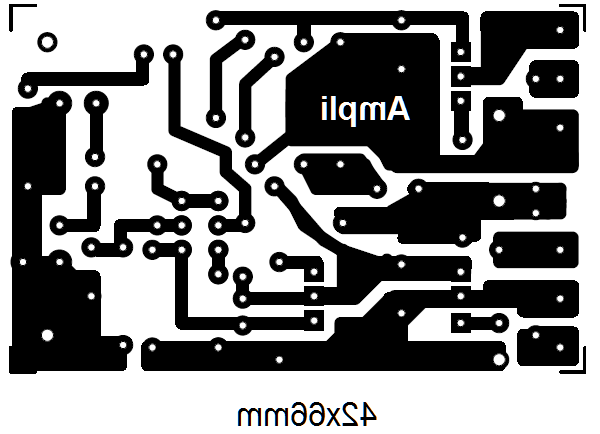

alt=

Typon de l'ampli 100 W : format compact 42 x 66 mm

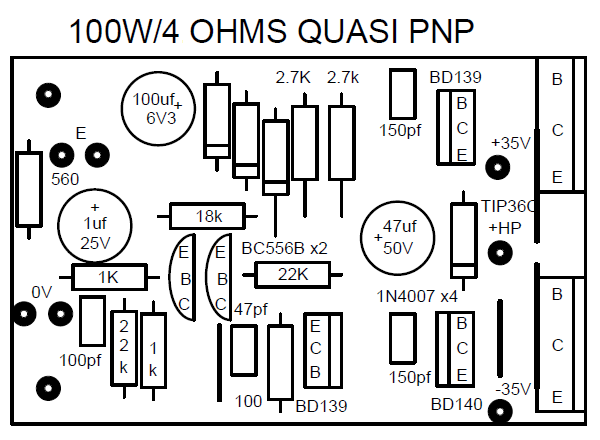

alt=

Implantation des composants de l'ampli 100 W

Le typon est dessiné ici à l'envers pour que vous ayez une meilleure qualité de gravure. Le calque ou le transparent sont à placer à l'envers pour que l'encre soit du côté du circuit imprimé à graver. Le typon donne alors de meilleurs résultats en précision ! Bonnes réalisations d'ampli audio !

Merci à Constant Veb pour cette réalisation d'ampli, le typon et les images du montage !

triac Triac
mercredi 24 février 2016 21:49

Bonsoir, Si ont vous envois de l'argent, vous pouvez nous en faire ? Si vous pouvez, je vous en prendrez 4.

Sebastien
mercredi 24 février 2016 22:35

Félicitation a tout ceux qui concourent a l'évolution de l'électronique je m'inscris parmis ...aider moi aussi a faire des montages merci

Harilala
mardi 1 mars 2016 14:27

Bonjour est ce qu'on bridgé cet ampli de changement ?

Youenou alain
dimanche 13 mars 2016 16:38

vérifier la valeur d'une self a air quand il n'y a rien d'indiquer sans self metre

nina67 Nina67
mardi 15 mars 2016 20:22

Bonsoir, il n'y a pas de méthode simple malheurement... Cordialement

Tom608
lundi 19 décembre 2016 16:48

bonjour, y a t-il moyen de modifié l'ampli pour qu'il fasse 100w rms sous 8 ohms ?

Tom608
lundi 19 décembre 2016 19:39

enfin si j'ai bien compris, quelle tension et quelle puissance de transfo il faudrait pour 100watt rms sous 8 ohm ?

nina67 Nina67
mardi 20 décembre 2016 15:31

Bonjour tom608, pour obtenir 100Wrms à 8 Ohms, il faut pouvoir délivrer une tension de 28.3V efficaces au haut parleur (28.3V²/8 Ohms = 100W). L'alimentation doit être de +45V environ et le transfo doit faire 100VA minimum

Tom608
mardi 20 décembre 2016 16:45

c'est aussi simple que sa pour calculer la tensions de transfo qu'il faudra ?! je ne pensais pas ! merci ! donc le transfo doit faire faire combien de volts ? si il faut qu'il y ait +-45v, il faut faire 45/racinede2 (j'ai pas trouver sur mon clavier mdr) ce qui donne 31.8. donc le transfo doit faire 31.8v et avec l'alim on obtiens +-45v ?

Nina-67
lundi 16 janvier 2017 09:25

Bonjour tom608, oui, le calcul de la puissance se base sur l'idée que le haut parleur est une résistance pure de 8.00 ohms. Si la tension d'alimentation est de +/-45V, elle est bien issue d'un transfo qui donne 2 x 31.8V (45 / racine de 2), si on néglige la perte de 0.7V la diode qui redresse le +Vcc et celle qui redresse le -Vcc. Quand on débite du courant, la tension d'alim va chuter un peu, et il restera peut etre +/-40V ou +/-35V à pleine charge. C'est sur cette tension qu'il faut se baser pour calculer la puissance disponible sur le haut parleur.

Dorean
lundi 15 janvier 2018 18:40

Bonsoir,

La tension n'est-elle pas de 70V sur R6 (+Vcc-(-Vcc) = 35 - (-35) = 70) ? Ce qui ferait un courant de 4 mA environ au lieu de 1.9 ?
Merci


nina67 Nina67
mardi 16 janvier 2018 09:10

Bonjour, la tension sur R6 vaut 34.4V environ (l'alimentation positive d'un côté +35V, et +0.6V sur les émetteurs des transistors d'entrée.). Cordialement
