Branchement usb3 en facade

branchement usb3 en facade 0

Depuis l'apparition de l'usb 3.0 les boitiers de pc propose de plus en plus souvent des slots usb SS prévus pour fonctionner à la vitesse 3.0 qui est beaucoup plus rapide que l'usb 2.

Les connecteurs USB 3 sont bleu.

Manipulation à faire pc débranché

Le raccord de ses ports usb 3 peut se faire de deux façons différentes:

1) Branchement en direct sur la carte mère

branchement usb3 en facade 1

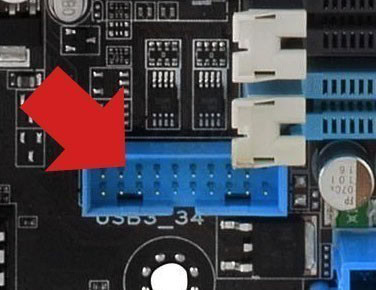

Si votre carte mère est récente il y a de fortes chances pour que celle-ci dispose du connecteur prévu à cet effet. Le connecteur a une vingtaine de broches. ( Et indication USB3 )

2) Branchement par adaptateur PCI-Express

Si votre carte mère n'a pas ce connecteur mais qu'en revanche elle a du PCI-Express alors rien n'est perdu. Vous pouvez installer une carte aditionnelle va jouer le même rôle que le conncteur de la carte mère plus haut.

Voici le connecteur:

branchement usb3 en facade 2

vue de profil:

branchement usb3 en facade 3

Ce connecteur nécessite une alimentation par molex standard.

Le branchement des port usb3 en facade:

- Branchez le connecteur de votre facade usb3

- Branchez une alimentation molex standard

branchement usb3 en facade 4

Pour terminer il ne reste plus qu'a brancher cette carte pci-e dans un slot pci-express 1x, 4x, 8x ou 16 x

branchement usb3 en facade 5

Ces deux types de port sont compatible avec la carte ajoutée, mais il est préférable de dédier le port pci-express le plus haut sur la carte mère pour la carte graphique.

Il peut être spécifié dans la notice de la carte mère qu'un certain port pci-e de la carte mère peut être optimisé pour la carte graphique
