Votre ordinateur ne s’allume plus, la batterie est vide et le chargeur ne fonctionne plus ? Aussi surprenant que cela puisse paraître, cela pourrait venir d’un court-circuit à l’intérieur du fil du chargeur ! Voyons cette panne de chargeur en images sur un PC portable HP DV6.

chargeur pc portable en panne 0

Panne du chargeur de PC portable

Le chargeur ne fournit aucune tension mais fait un léger bruit « bip bip » à intervalles réguliers quand il est branché. C’est ce bruit qui nous informe d’une panne particulière…

Le chargeur est un modèle 19V 4.74A 90W avec gros embout (7.4mm de diamètre)

Panne du chargeur de PC portable

L’alimentation électronique détecte le court-circuit, se met en protection (c’est le moment du « bip »), attend, fait une tentative, redétecte le court-circuit, etc. Il se peut bien qu’aucun composant électronique n’ait grillé mais que le court-circuit se trouve dans le câble lui-même !

Démontage et mesures sur le chargeur de PC portable

Attention, le 230V se trouve directement sur la carte électronique ! Danger !

Pour ouvrir le chargeur, on peut passer plusieurs fois un cutter sur la rainure qui sépare les 2 moitiés du boitier plastique. En forçant avec un tourne vis, on parvient à ouvrir le chargeur de PC. Il faut retirer les plaques en alu souple qui servent de radiateur et de blindage.

chargeur pc portable en panne 1

Attention : tension dangereuse directement sur le circuit imprimé !

chargeur pc portable en panne 2

Chargeur de PC portable démonté : pourquoi il fait « bip bip »…

Chargeur de PC portable ouvert

chargeur pc portable en panne 3

Chargeur de PC portable ouvert (vu de l’autre côté)

La pâte blanche sert à coller et maintenir les composants.Mesurer à l’ohmmètre la résistance entre le + et le – à la sortie du chargeur. Si la valeur donne 0 Ohm environ, il y a court-circuit. C’est le cas ici.Après avoir dessoudé un des 3 fils de la carte électronique, on branche le chargeur. La tension 19V est bien présente !

chargeur pc portable en panne 4

19,65 V présents en sortie du chargeur de PC portable

chargeur pc portable en panne 5

Court-circuit entre les fils de la sortie du chargeur

C’est donc dans ce morceau de fil que se trouve le court-circuit (merci l’ohmmètre !)

Dépannage à faire sur le chargeur de PC

Il faut dénuder le fil où il y a l’embout. Il y a 3 conducteurs séparés : +19V, masse et « ID ». « ID » est un signal et doit rester en l’air (non connecté). C’est le fil bleu (le plus à l’intérieur du câble) sur la photo ci dessous :

chargeur pc portable en panne 6

Soudures à faire sur le chargeur

  • tresse la plus extérieure : masse
  • tresse intermédiaire : +19V
  • fil bleu : non connecté

chargeur pc portable en panne 7

La broche « ID » du chargeur se trouve entre les 2 connexions sur le circuit imprimé mais le chargeur fonctionne sans la connecter. La preuve :

chargeur pc portable en panne 0

PC portable avec son chargeur 19 V

Pour la photo, la batterie a été démontée. C’est bien le chargeur qui alimente le PC portable et non la batterie !

Fin du dépannage du chargeur de PC portable à réparer

Cette réparation sur le chargeur doit être à titre provisoire mais permet d’utiliser temporairement l’ordinateur et recharger sa batterie. N’oubliez pas que le 230 V arrive directement sur la carte du chargeur.Il faut acheter un nouveau chargeur avec le même embout (gros embout 7,4 mm pour un PC portable HP DV6).

Il s’agit de ce chargeur :

chargeur pc portable en panne 9

Chargeur en panne

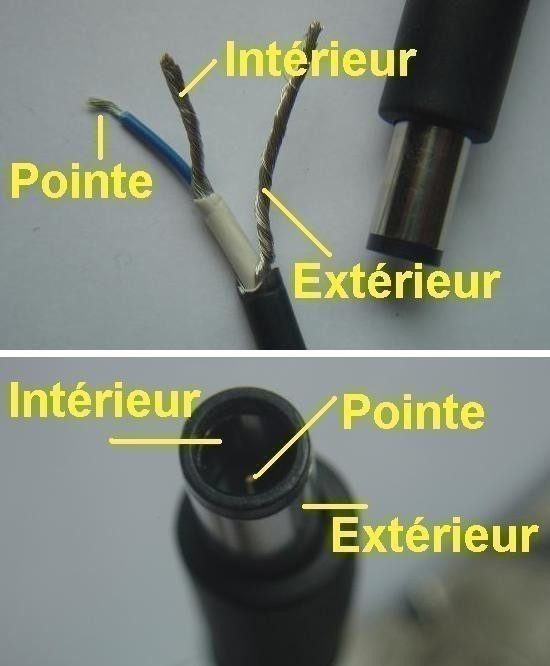

L’embout est connecté est relié aux conducteurs de cette façon :

chargeur pc portable en panne 10

Connexions embouts – câble du chargeur

Accès direct au PC

Si l’embout semble aussi en court-circuit ou en faux contact, il est possible d’accéder directement à la carte du PC portable qui se trouve sous le clavier. C’est un peu délicat, surtout pour retirer le clavier. Ici, le démontage du PC portable a été fait surtout pour la démonstration à titre pédagogique :

chargeur pc portable en panne 11

Démontage du PC portable pour parvenir à l’alimenter directement

chargeur pc portable en panne 12

Chargeur branché directement sur le PC portable

Conclusion sur la panne de chargeur de PC

C’est souvent le chargeur qui pose problème sur les ordinateurs portables, soit par faux contact, soit par court-circuit à l’intérieur du fil. Ce problème apparaît avec le temps (ici 3 ans d’utilisation quotidienne) à cause des mouvements qui finissent par casser la gaine interne du fil du chargeur.
