Démontage et Nettoyage vanne egr audi a3 8p tdi 140

Ce petit tuto vas vous permettre de faire vous même le nettoyage de votre vanne egr sur votre audi a3 tdi 8p de 140 ou quelques 170 chevaux. Dans la foulée nous allons voir aussi comment nettoyer le boîtier papillon, car nous allons voir que malgré l'étanchéité de celui ci, on y trouve parfois de belles surprises. Nettoyer ces deux éléments peuvent vous faire économiser une belle facture de 500 euros ou plus en concession audi.Pour commencer ce que vous avez besoin:Une clé allen de 5Une clé allen de 6Un tournevis platUne bombe de nettoyant freinUne petite brosseUn tuyau d'arrosage.Pour commencez, placer votre voiture de préférence dans un garage, afin de travailler à l'abri du vent, pluie, bruit, et de faire cette opération tranquillement, vous allez voir ce n'est rien de bien méchant mais ça demande quand même un peu de calme.Ensuite, je conseille aussi de laisser refroidir la voiture une heure ou deux. Cela évitera que vous vous brûliez les mains, Si vous venez de roulez ça sera assez délicat pour travailler correctement.Maintenant nous allons commencer:Ouvrez votre capot.

Enlevez le cache plastique du moteur en le prenant de part et d'autres et en tirrant dessus.

demontage et nettoyage vanne egr audi a3 8p tdi 140 0

Vous voila déjà en face de cette vanne EGR.

demontage et nettoyage vanne egr audi a3 8p tdi 140 1 A l'aide de votre tournevis plat, enlevez le petit tuyau en caoutchouc, il n'est pas fixé, donc jouez avec et tirez dessus.
demontage et nettoyage vanne egr audi a3 8p tdi 140 2

De l'autre coté de la vanne, sur le boîtier papillon qui es en dessus, enlevez le connecteur Électrique, toujours avec votre tournevis, faites leviez et tirez dessus.

demontage et nettoyage vanne egr audi a3 8p tdi 140 3

Enfin en dessous du bloc vanne EGR+papillon, on retire la grosse durite. Pour cela on retire le collier métallique, avec le tournevis puis tirez fort avec les doigt.

demontage et nettoyage vanne egr audi a3 8p tdi 140 4

Maintenant tirez la durite vers le bas.

demontage et nettoyage vanne egr audi a3 8p tdi 140 5

Placez un chiffon dans la durite, pour éviter d'y faire tomber quelque chose, on ne sait jamais.

demontage et nettoyage vanne egr audi a3 8p tdi 140 6

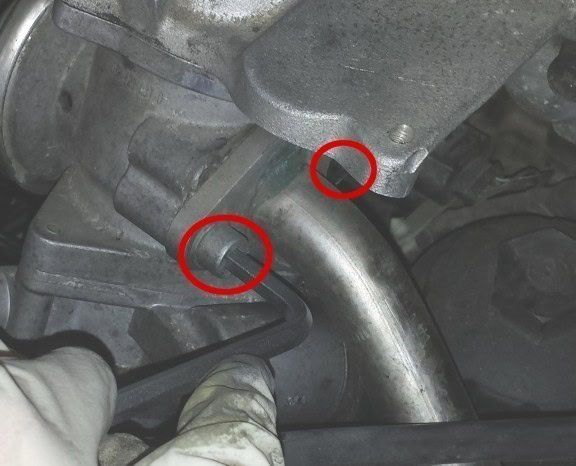

Maintenant que tout est déconnecté, Dévissez la tubulure de recyclage des gaz d'échappement, avec la clé allen de 6.

demontage et nettoyage vanne egr audi a3 8p tdi 140 7

Maintenant que cette tubulure n'as plus de vis on peut accéder à une des trois vis de maintient de la vanne EGR.

Dévissez la avec la clé allen de 5. ( Pour enlevez cette vis vous aurez peut être besoin d'une deuxième personne qui tire la tubulure en arrière afin de faciliter le dévissage de cette vis, vous pouvez tirez assez fort dessus sans craindre pour la tubulure )

demontage et nettoyage vanne egr audi a3 8p tdi 140 8

Pour avoir accès à la deuxième vis, il faudra surrement dévisser le support noir fixé au collecteur d'admission pour passer les mains avec plus d'aisance.

Si votre clé allen de 6 ne passe pas, dévissez la boule noir avec un tournevis cruciforme, et tirez ensuite dessus.

demontage et nettoyage vanne egr audi a3 8p tdi 140 9

Vous accédez enfin à la deuxième vis de fixation de la vanne EGR.Pour l'enlevez passez vos deux mains d'une part et d'autre de la vanne, et avec la clé allen de 5 devisez délicatement, sans faire tomber la vis dans le moteur.

demontage et nettoyage vanne egr audi a3 8p tdi 140 10

Pour finir Enlevez la vis du dessus, la plus facile.

demontage et nettoyage vanne egr audi a3 8p tdi 140 11 Et le bloc devrait se détacher du moteur.Regardez ça comme c'est dégouttant, et ne n'est que le début!
demontage et nettoyage vanne egr audi a3 8p tdi 140 12 Place au nettoyage:Commencez par détacher les deux éléments, avec les deux vis de fixation, avec la clé allen 5.
demontage et nettoyage vanne egr audi a3 8p tdi 140 13

Pour le nettoyage du decapfour ou du nettoyant freins fera l'affaire.

B00B7INHRMB005LZT2LMPour ma part je trouve le "nettoyant freins" nettement plus efficace et rapide. N'hésitez pas à mettre la dose et vous pouvez aussi vous aider d'une brosse à dent pour optimiser le nettoyage. Une fois fini vous pouvez rincer à l'eau et laisser sécher.Pour le boîtier papillon ce n'est pas fini, mais si vous n'est pas un grand bricoleur cette étape est assez délicate.Ouvrez à l'aide d'un tournevis le capot du boîtier, car ce dernier est sans doute rempli d'huile, à cause des vapeurs. ( N'oubliez pas aussi que si vous cassez le boîtier papillon ou que vous n'arrivez plus à mettre le capot en place, une nouvelle pièce vous coûtera dans les 200 euros).

demontage et nettoyage vanne egr audi a3 8p tdi 140 14

Voici ce que l'on va y trouver:

demontage et nettoyage vanne egr audi a3 8p tdi 140 15

Et après nettoyage:

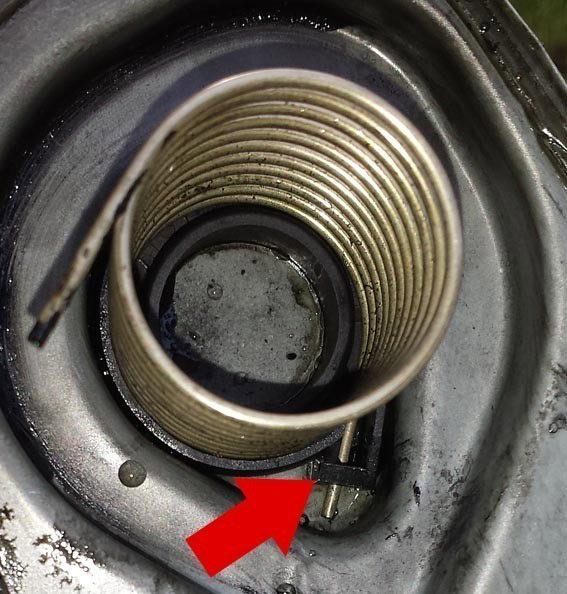

demontage et nettoyage vanne egr audi a3 8p tdi 140 16 Pour remonter le capot après nettoyage et séchage, commencez par bien placer le ressort, d'une part dans l'engrenage ( petit trou sous les crans ).
demontage et nettoyage vanne egr audi a3 8p tdi 140 17

Et ensuite dans le capot ( voir image aussi ).

demontage et nettoyage vanne egr audi a3 8p tdi 140 18

Avant de fermer le capot faites un tour complet avec le capot pour tendre le ressors, de sorte à ce que le papillon soit ouvert. Si quand le capot est en place votre papillon est fermé, il faut le ré-ouvrir et tendre le ressort dans l'autre sens.

demontage et nettoyage vanne egr audi a3 8p tdi 140 19

Petite astuce: Si vous avez du mal à fermer le capot, qu'il ne tiens plus, alors mettez le en place, retournez le boîtier papillon, placez le sur une surface dur( le capot sur la surface dur ), puis frapez avec un marteau pour bien que le capot adhère.Lors du remontage de la tubulure sur la vanne EGR, pensez aussi à installer un joint réducteur de gaz d'échappement, il réduira l'encrassement de votre moteur et augmentera son rendement, performance, consommation.Voir article suivant:Installation joint reducteur vanne egr audi a3 8p 140 CVSi vous avez enlevé le boîtier papillon ainsi que la vanne EGR, et que vous n'êtes pas pressé, pensez aussi à enlever le collecteur d'admission pour lui donner un coup de nettoyage dans la foulée.Ce tuto est assez facile mais dans tout les cas n'oubliez pas que vous êtes responsable de ce que vous faites!
