Remplacer une boîte de vitesses sur Ax

Fabrice leclerc - Le 30 nov. 2018 16:47
Mise à jour : Le 3 déc. 2018 15:55

changer boite de vitesse sur ax

Le rôle de la boîte de vitesses est de démultiplier la vitesse de rotation du moteur et de transmettre cette puissance aux roues de l'automobile. Dans ce procédé elle coordonne la rotation du moteur avec celle des roues par intermédiaire de l'embrayage et des cardans également. Niveau de difficulté : très difficile

Liste d'outils pour remplacer une boîte de vitesses sur Ax :

- Plusieurs crics - Si possible une grue d'atelier appelé aussi "chèvre"- Clé à cliquets + assortiment de douilles + rallonge - Jeu de clés allen - Un gros tournevis plat - Paire de gants - Chiffon

Procédure pour remplacer une boîte de vitesses sur Ax :

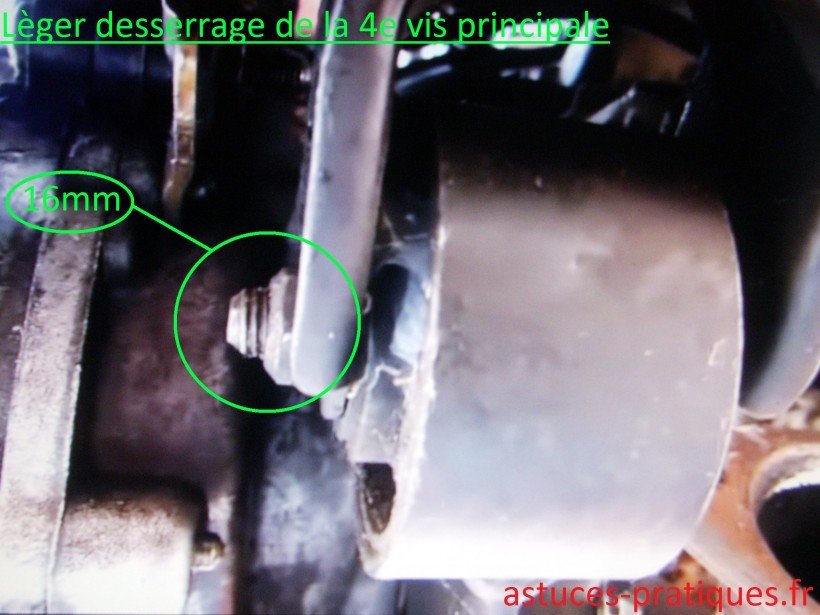

Ouvrir le capot. On met le véhicule sur chandelles avec les roues déposées. On localise la boîte de vitesses ou plus précisément la cloche de boîte de vitesses. Localisation de la boîte de vitesse On place un cric sous le moteur pour qu'il soit soutenu lors du démontage de la boîte. Dans l'idéal si on possède une chèvre c'est encore mieux. Mise en sécurité On va devoir démonter les conduits d'air pour avoir accès à la boîte de vitesses. Conduits d'air Il va falloir retirer la batterie également. Elle est fixée par une plaque + vis de 13mm. Bien sur au préalable débrancher les cosses en commençant par la borne négative (-). Retrait batterie On retire tout l'ensemble d'admission d'air. Retrait admission d'air On extrait le câble d'embrayage en le déboîtant vers le côté gauche puis on lève. Extraction câble d'embrayage On débranche la sonde (prise blanche). Débranchement de la sonde On débranche la tresse de masse (13mm). Câble de masse Il faut prévoir de déposer les cardans. Voici un lien vers le tutoriel concerné : https://www.astuces-pratiques.fr/auto-moto/changement-cardans-sur-ax Dépose des cardans On doit débrancher le câble de compteur. Débranchement câble compteur On dépose le démarreur qui est fixé par 3 vis de 13mm. Surtout on pense bien à débrancher son alimentation et fiche de masse au préalable. Démarreur (dépose) On place un cric sous la boîte de vitesses. De cette manière ça maintient la boîte en place pendant que l'on desserre tout puis on pourra la descendre doucement à la fin. Soutien de la boîte de vitesses Note d'information : ce que j'appelle "vis principales" ce sont les vis qui fixent la boîte de vitesse au véhicule. Les autres vis seront ceux qui fixent la cloche de boîte au reste du moteur. On procède maintenant au desserrage de la première vis principale de fixation de la boîte de vitesses. 1ère vis principale On desserre la deuxième vis principale de la boîte. 2e vis principale On effectue un dévissage de toutes les vis de la cloche de boîte de vitesses. P.S : ne pas faire attention au cardan qui est présent sur la photo. Ensemble de vis de la cloche On déclipe chaque tige de tringlerie en passant par le dessous du véhicule (c'est plus facile d'accès). On peut décliper chacune des tringles à l'aide d'un tournevis plat assez gros. Surtout on les déclipe côté boîte c'est plus facile. Tringles de commande de boîte On desserre la troisième vis principale (clé allen de 8)de fixation de la boîte qui se situe en dessous du véhicule près de l'échappement. 3e vis principale Attention on desserre que légèrement la quatrième et dernière vis de fixation. C'est un genre de gros silentbloc situé sur le dessous de la boîte de vitesses. Si on desserre légèrement ça va permettre de basculer tout doucement la cloche de boîte vers le bas. 4 vis principale (déblocage seulement) On fait descendre la cloche de boîte, tout doucement en abaissant le cric jusqu'à ce que la cloche pose au sol. A ce stade elle est encore reliée au véhicule uniquement avec la dernière vis (4e avec le silentbloc). Boîte au sol Finir le desserrage de la dernière vis principale et la déposer. Extraire la cloche de boîte de sous le véhicule.

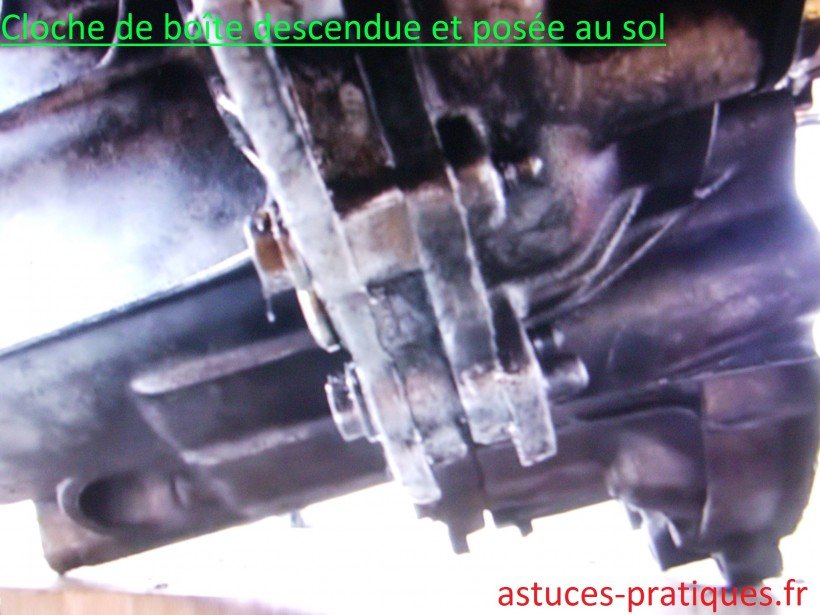

Boîte de vitesses déposée Procéder dans l'ordre inverse aux opérations ci-dessus pour la pose.

J'espère que ce tutoriel vous aura apporté toute l'aide nécessaire pour remplacer votre boîte de vitesses sur Ax.

Voici un lien vers le remplacement de l'embrayage sur Ax : https://www.astuces-pratiques.fr/auto-moto/remplacer-un-embrayage-sur-ax
