La gamme d’amplis de sonorisation BOOST PX présente une esthétique commune aux amplis Mackie FR des années 2000, en rack 2 ou 3 U de hauteur. Doté d’un bon transformateur torique d’alimentation, l’ampli Boost PX600 présenté ici dans cet article est d’une fabrication soignée et d’une robustesse suffisante.

L’ampli Boost PX600 a été ici réparé et fonctionne à nouveau parfaitement. Les détails de construction de cet amplificateur sont présentés ici et vous pourrez trouver les points communs (et les différences) avec les amplis Mackie M800, M1400 et M2600.

=ampli boost px600

Ampli Boost PX600 : vue de l’intérieur

On constate une certaine symétrie dans l’assemblage : transformateur et carte d’alimentation au milieu, les deux amplificateurs étant de part et d’autre.

Puissance de l’ampli PX600

La gamme d’amplis BOOST PX est faite de 5 modèles :

  • Ampli Boost PX400 :

Puissance : 2 x 250 W rms à 4 ohms, 2 x 160 W rms à 8 ohms

  • Ampli Boost PX600 :

Puissance : 2 x 350 W rms à 4 ohms, 2 x 250 W rms à 8 ohms

  • Ampli Boost PX1100 :

Puissance : 2 x 600 W rms à 4 ohms, 2 x 420 W rms à 8 ohms

  • Ampli Boost PX1600 :

Puissance : 2 x 825 W rms à 4 ohms, 2 x 560 W rms à 8 ohms

  • Ampli Boost PX2400 :

Puissance : 2 x 1200 W rms à 4 ohms, 2 x 800 W rms à 8 ohms

Transformateur d’alimentation (PX600)

Le transformateur d’alimentation fournit une tension de 2 x 47 Volts alternatifs. Après redressement, on obtient environ +/-65 Volts :

ampli boost px600 transformateur torique

Transfo torique d’alimentation de l’ampli PX600

Il est problable que la puissance RMS réelle en sortie de l’ampli soit plutôt de 2 x 250 à 2 x 300 Watts RMS à 4 Ohms, légèrement inférieure à la puissance prévue, mais cela ne fera que 1 dB de moins à pleine puissance.

Transistors de l’ampli PX600 : 2SA1941 et 2SC5198

Les transistors bipolaires 2SA1941 (noté « A1941 ») et 2SC5198 (noté « C5198 ») (140 V, 10 A, 100 W) constituent l’étage de sortie de l’ampli PX600. Il y a deux paires en parallèle pour fournir la puissance au haut-parleur. Les drivers sont les 2SC4793 (noté « C4793 ») et 2SA1837 (noté « A1837 ») et leurs caractéristiques principales sont 230 V, 1 A et 20 W.

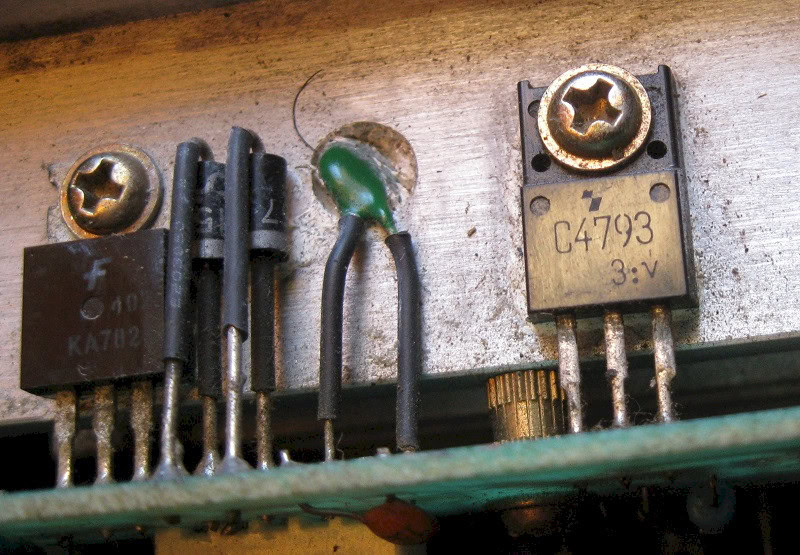

transistor driver c4793 a1837 ampli boost px600

Drivers 2SC4793 et 2SA1837 de l’ampli PX600

2sc5198 ampli schema px1100

Transistors 2SC5198 (les 2SA1941 sont montés de l’autre côté)

Transistors 2SC5198 montés en parallèle

Le circuit imprimé peut accueillir davantage de paires en parallèle pour les modèles de plus grandes puissances (ampli PX1100 par exemple). Le circuit imprimé est prévu en conséquence, avec la résistance d’émetteur 0,22 Ohm correspondante :

ampli boost px600 2SA1941 2SC5198

Transistors et leurs résistances d’émetteurs 0,22 Ohms 5 W prévus pour les amplis plus puissants

Le radiateur est un profilé aluminium massif de bonne taille et bien ventilé (les ventilateurs sont efficaces mais un peu bruyants, c’est la rançon de l’efficacité vu la taille des ventilateurs…) :

ampli boost px600 ventilation bruyante

Radiateur de l’ampli Boost PX600 : un bon profilé aluminium

Panne de l’ampli Boost PX600

La panne de l’ampli était due à un mauvais contact d’un fusible de l’alimentation. Il a suffi d’enlever le fusible, resserrer le porte fusible et insérer à nouveau le fusible pour rétablir le bon fonctionnement.

reparer panne ampli boost px1100

Porte fusible à resserrer

Connecteurs de sortie haut-parleur

Les amplis Boost PX offrent des borniers à visser pour les haut-parleurs ou bien des connecteurs Speakon. L’ensemble est fixé sur un circuit imprimé visible sur la face arrière de l’ampli :

ampli boost px600 puissance reelle

Connecteurs en face arrière : bornier à vis et connecteur Speakon pour l’ampli PX600

Sécurité et protections de l’ampli Boost PX600

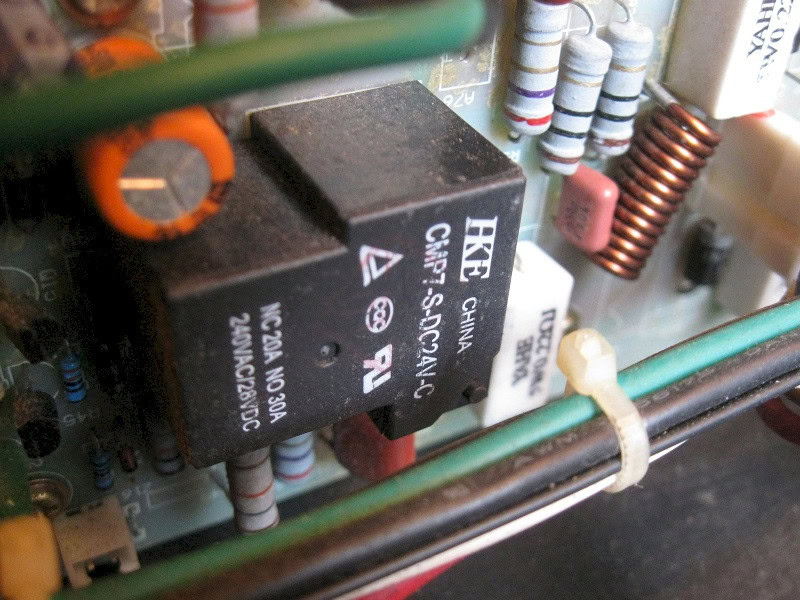

Un relais enclenche les haut-parleurs en sortie d’ampli. Il peut commuter 30 Ampères :

ampli boost px600 relais protection

Relais pour commuter les haut-parleurs

Un interrupteur thermique protège aussi contre les surchauffes. Il est fixé au radiateur directement et est « normalement fermé ». On mesure une continuité entre ses deux bornes :

ampli boost px1100 reparer

Interrupteur thermique pour la protection thermique de l’ampli Boost PX600

« Full Symmetry Dual Differential High Current Design », c’est quoi ?

On peut se demander ce qui se cache derrière l’inscription sur le châssis de l’ampli « Full Symmetry Dual Differential High Current Design ». De quoi s’agit-il, surtout que la même inscription figure sur les amplis Mackie FR (M800, M1400, M1400i et M2600) ? Boost et Mackie ont utilisé les mêmes châssis mais l’assemblage et la conception sont très différents.

full symmetry dual differential high current design ampli

« Full Symmetry Dual Differential High Current Design » : un point commun entre Boost et Mackie

Les potentiomètres de l’ampli Boost sont fixés au même endroit que sur les amplis Mackie, ainsi que les LED indicatrices :

ampli boost px600 mackie m1400

Potentiomètres et LED de l’ampli Boost PX600

Symétrie complète de l’amplificateur : stéréo

L’ampli Boost PX600 présente une certaine symétrie dans sa fabrication : chaque canal possède son dissipateur, son ventilateur et l’alimentation de l’ampli est au milieu. Les amplis Mackie possèdent un radiateur unique commun avec un ventilateur qui souffle à partir du milieu et propulse l’air sur les côtés, limitant ainsi l’écart de température entre les différents transistors (« T cooling »).

Conception à haut courant

Le courant délivré au haut-parleur est issu de l’alimentation et passe par les transistors de sortie. Les amplis Mackie, quant à eux, fonctionnent à 2 Ohms, ce qui n’est pas le cas des amplis Boost PX. Cette appellation n’est pas réellement justifiée.

Double différentiel ?

A quoi fait référence l’expression « Dual Differential » ? C’est sans doute le point le plus obscur… « Différentiel » pourrait désigner l’étage différentiel (une paire de transistors) d’entrée qui occupe une place classique dans les amplis audio, hifi ou sono, mais cela n’a rien d’original, bien au contraire.

« Double » fait-il référence au fait que l’ampli est stéréo et possède deux canaux ? Peu d’historiens, traducteurs et électroniciens pourront l’affirmer avec certitude.

Mot de la fin

Les amplis BOOST de la gamme PX sont de bonne fabrication, utilisent une conception symétrique, une ventilation efficace mais pas des plus silencieuses et offrent des performances intéressantes. Le châssis de l’ampli au slogan « Full Symmetry Dual Differential High Current Design » est commun aux amplis Mackie et aux amplis Boost PX et il n’a finalement pas été possible d’en percer le mystère.
