La haute tension des lampes antimoustiques et leurs spectaculaires étincelles peuvent être générées de façon très simple avec uniquement quelques diodes et quelques condensateurs. La haute tension pour électrocuter les moustiques est issue d’un montage multiplieur de tension et n’utilise que la fréquence du réseau. Il n’y a aucun montage à base d’alimentation à découpage et de transformateur élévateur de tension. La tension obtenue ici se situe autour de 900 Volts et pourrait être augmentée jusqu’à plusieurs kV (kilovolts) sans limite théorique, par simple ajout d’étages supplémentaires. Certains montages ioniseurs d’air utilisent en effet des multiplieurs de tension pour générer facilement des tensions de plusieurs kV.
Une lampe antimoustique a été démontée pour reproduire le schéma électrique de la partie haute tension. Il s’agit d’une haute tension continue produite par un montage multiplieur de tension fait de diodes et de condensateurs. Ci-dessous, le schéma de la lampe antimoustique.
Lampe antimoustique : schéma de la haute tension
Voici le schéma du générateur haute tension :
Schéma de la haute tension de la lampe antimoustique
Fonctionnement de la génération de la haute tension
Tripleur de tension ou pompe de charges
Le montage repose sur un tripleur de tension, également connu sous le nom de pompe de charges. Il aurait été possible de réaliser des étages supplémentaires pour élever la tension au-delà de 1000 Volts facilement. Chaque étage de multiplieur de tension (ou pompe de charges) est formé d’une diode et d’un condensateur (C4 et D2, ou C1 et D1).
Les tensions de +300 Volts et de -600 Volts sont référencées par rapport au neutre (0 Volt). La tension théorique vaut 230 × 1,414 Volts, soit 325 Volts, et -650 Volts pour la partie négative, soit 975 Volts au total.
La résistance d’entrée R1 de 34 kOhms limite le courant (elle est réalisée en pratique avec 2 résistances de 68 kOhms en parallèle). R2, R3 et R4 assurent la décharge des condensateurs lorsqu’on débranche la lampe antimoustique.
Énergie contenue dans la décharge électrique
L’énergie électrique est principalement stockée dans le condensateur C1 (82 nF) et vaut E :
E = 1/2 × 82e-9 × 650² = 17 mJ
Dans C3 et C4, l’énergie vaut :
E = 1/2 × 47e-9 × 325² = 2,5 mJ
L’énergie totale stockée dans le montage de la haute tension de la lampe antimoustique vaut donc 22 mJ.
Danger électrique
La haute tension est dangereuse, même si le courant est ici limité à 10 mA en crête et à 3 mA (valeur moyenne) en régime permanent, par la valeur des condensateurs et de la résistance série de 34 kOhms (composée de 2 résistances de 68 kOhms en parallèle). Une crête de courant a lieu lors d’un court-circuit (décharge brutale des condensateurs).
Les deux extrémités de la haute tension sont reliées à deux grilles imbriquées l’une dans l’autre. La grille de la lampe antimoustique n’est pas une bobine (inductive), mais un simple assemblage de deux fils l’un à côté de l’autre. Si un moustique approche de la grille et touche deux fils de polarité opposée, l’électrocution se produira :
Fonctionnement des grilles haute tension de la lampe antimoustique
Réalisation pratique : lampe antimoustique démontée
En pratique, cela ressemble à ceci : une lampe antimoustique a été démontée (le schéma ci-dessus a été reconstitué à partir de cette lampe à moustiques) :
Lampe antimoustique : grille sous haute tension
Lampe antimoustique complètement démontée
La tension continue mesurée entre les grilles atteint ici 821 Volts continus :
Haute tension proche de 1000 Volts sur la lampe antimoustique : attention !
Le montage électronique basé sur un tripleur de tension se trouve sur la carte électronique de la lampe antimoustique :

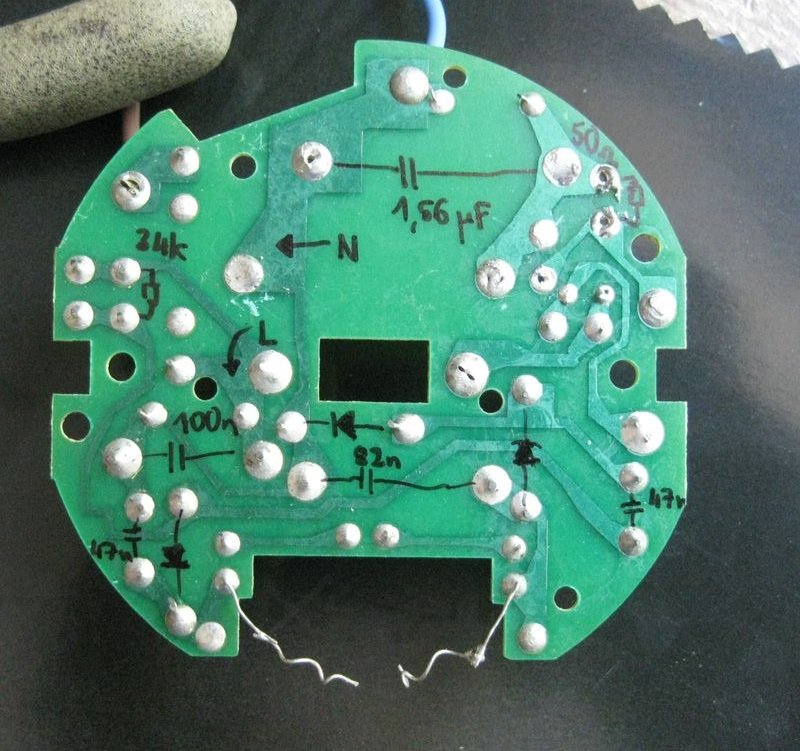

En retraçant l’implantation des composants :
Composants de la lampe antimoustique : partie haute tension
On peut réaliser un court-circuit sans danger pour la lampe antimoustique :
Étincelle lors du court-circuit de la haute tension de la lampe antimoustique
Simulation du moustique sur la grille
Mot de la fin
La lampe antimoustique démontée ici fournit une haute tension d’environ 900 Volts qui sert à l’électrocution des insectes qui touchent les deux polarités. L’énergie limitée par la valeur des condensateurs limite le danger de la haute tension, dont la réalisation est basée sur un tripleur de tension, ou une pompe de charges. Les expérimentations sont dangereuses et engagent la responsabilité des utilisateurs.
