Démonter et nettoyer vanne EGR sur Scénic 2 1.9dci

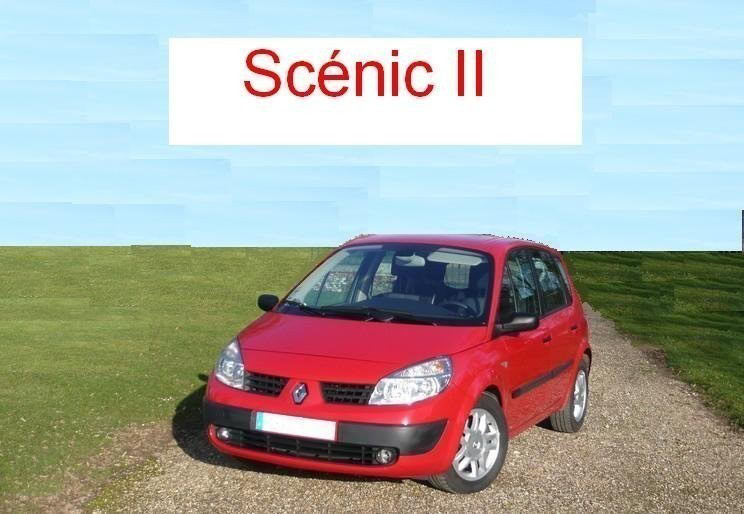

Présentation

Une vanne EGR encrassée entraîne un dysfonctionnement du moteur. En effet celui-ci se met à avoir des pertes de puissance, une mauvaise accélération ou bien se met en sécurité avec voyant allumé au tableau de bord. Voici comment démonter et nettoyer une vanne EGR sur Renault scénic 2 1.9 dci. Liste d'outils : - Clé à cliquets + assortiment de douilles - Assortiment d'embouts Torx - Produit "nettoyant four" - Une paire de gants + masque - Un chiffon

Voici une vue générale du moteur. On va donc démonter en 3 parties définies dans l'ordre sur la photo ci-dessous.

Démonter en trois parties

On commence donc par desserrer les 4 vis de cette première partie. Ici on voit les 3 premières (2 de 13mm et 1 de 10mm).

Dépose première partie

Voici la 4e vis à desserrer (en 13mm).

Dépose première partie bis

On attaque maintenant la partie numéro 2. Desserrer les 2 vis Torx à l'aide d'un embout Torx femelle taille E8.

Dépose deuxième partie

On entame enfin la troisième et dernière partie. Celle-ci comprend 3 vis en tout. Une est desserrable par l'avant et les 2 autres par l'arrière.

Dépose troisième partie

Voici un zoom pour les 2 vis accessible par l'arrière.

Dépose troisième partie (bis)

Débrancher la fiche électrique de la vanne EGR. Déposer la vanne en tirant dessus modérément vers le haut.

Débranchement fiche électrique

Zoom sur la vanne EGR encrassée. On peut voir qu'elle est très sale.

Vanne EGR encrassée

Poser la vanne EGR au sol avec du carton ou papier journal dessous.

Préparation nettoyage vanne EGR

Pulvériser du nettoyant four (ATTENTION : se munir de gants et un masque est fortement conseillé). Laisser agir le temps indiqué sur la notice du produit. Enlever le produit avec une éponge mouillée. Renouveler plusieurs fois l'opération si nécessaire. Une fois nettoyée vérifier le mécanisme de celle-ci en la manipulant à la main. Procéder à l'ordre inverse des opérations pour le remontage. Bon courage à tous et à bientôt sur Astuces Pratiques !
