Cet article donne un typon d’ampli 100 W efficaces ultra simple à alimenter avec une tension symétrique +/-40 V. C’est un typon d’ampli réduit au minimum : étage d’entrée à un seul transistor, montage bootstrap et Darlington de puissance en sortie (les classiques et appréciés TIP142 et TIP147 complémentaires). Les fusibles de l’ampli doivent faire 5 x 20 mm pour s’adapter au typon.
Le typon doit être imprimé pour mesurer 57 x 50 mm.

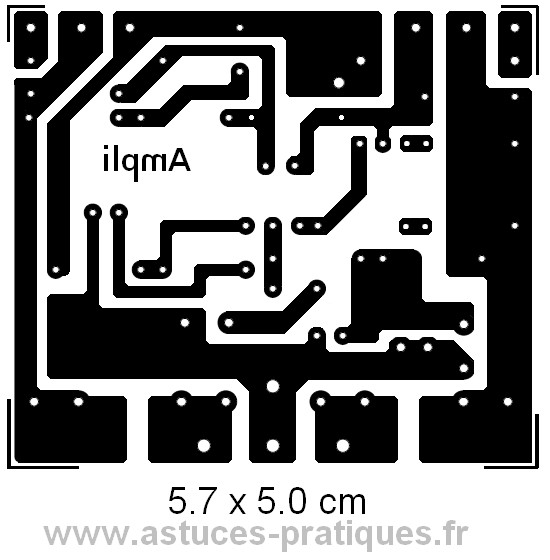

Typon ampli 100 Watts RMS simple
Typon d’ampli 100 W : ultra simple, miniature (format 5,7 x 5,0 cm)
Vous pouvez copier l’image, la redimensionner avec Word par exemple, puis imprimer sur feuille transparente. Pour améliorer la précision du typon, il est édité ici à l’envers. La face où se trouve l’encre se retrouvera donc face au circuit imprimé et non de l’autre côté. Vue en coupe, ci dessous :

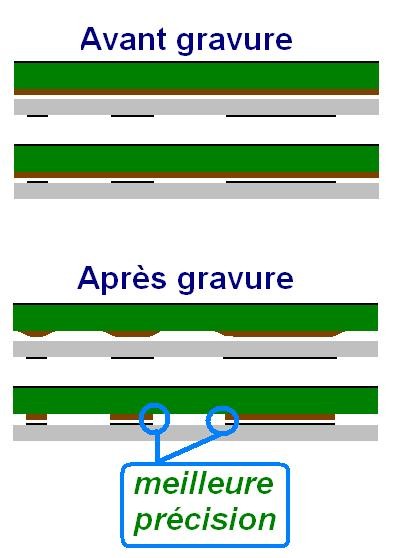

Graver le circuit imprimé avec le typon imprimé à l’envers

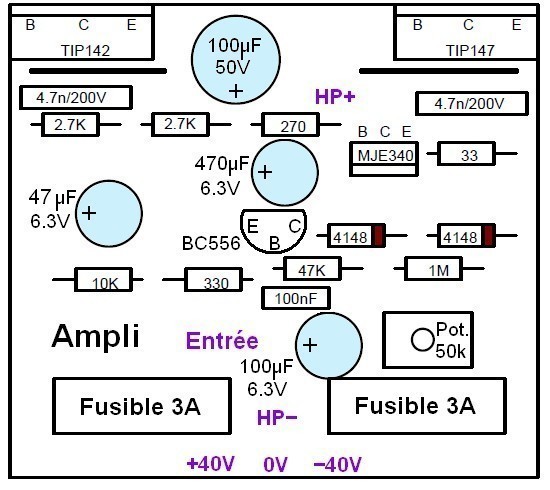

Réaliser l’ampli 100 W (ou 2 x 100 W) complet
On doit deux circuits imprimés identiques pour un ampli stéréo. Dans ce cas, il faut une alimentation basée sur un transfo minimum 100 VA et 2 x 27 V ou 2 x 30 V (max 2 x 33 V). Il faut créer une tension symétrique (maximum +/-45 V) .
Puissance de l’ampli
La puissance de l’ampli ne dépend que de l’alimentation, non des transistors choisis. Inutile de mettre en parallèle des transistors pour augmenter la puissance de l’ampli.
Schéma de l’ampli 100W ultra simple
Le schéma de l’ampli correspondant est en effet très simple, avec un minimum de composants :

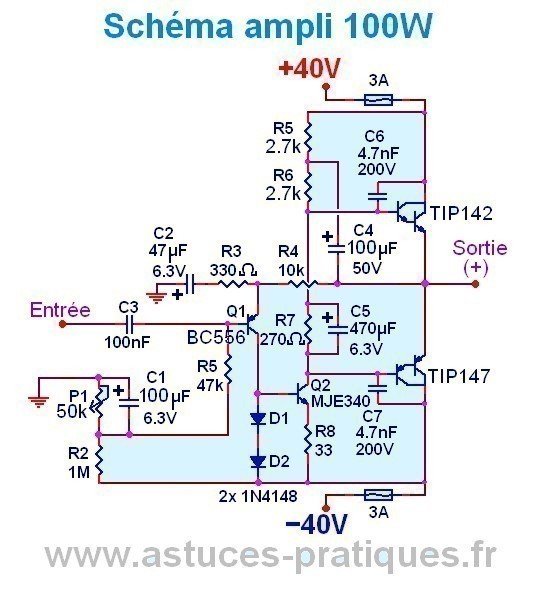

Ampli 100 W ultra simple : schéma
Ajustements de l’ampli
Lorsque l’ampli est sous tension, il faut qu’il y ait 1,9 V environ (2 V maximum) aux bornes de R7 (270 Ohms). Pour ajuster cette valeur, il faut jouer sur la valeur de R6. Choisir R6 = 3 k ou 3,3 k pour réduire de 5 ou 10 % la tension aux bornes de R7.
Lorsque l’ampli est sous tension, tourner le potentiomètre pour faire que la tension de sortie soit de 0 V continu (entre -0,2 V et +0,2 V).
L’ampli est prêt.
Note : il n’y a pas de protection contre les courts-circuits en sortie.
