Laser twinkling vert 50mW et rouge 150mW

Cet article présente le principe de fonctionnement du laser twinkling. Ces jeux de lumière utilisent 2 réseaux de diffraction : un fixe et un en rotation. Les faisceaux laser rouge et vert passent à travers ces réseaux de diffraction qui offrent l'effet typique du jeu de lumière.

Jeu de lumière laser twinkling vert et rouge

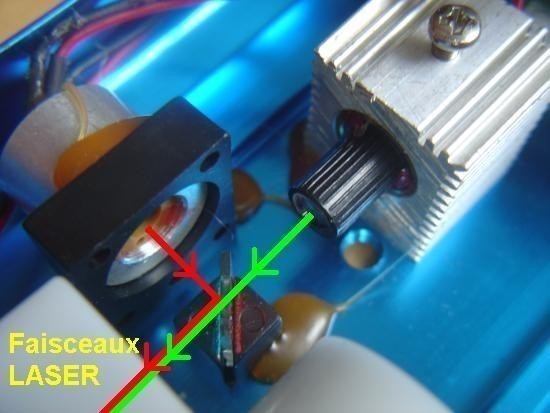

En ouvrant un laser twinkling, on peut apercevoir les différents éléments de base : les diodes laser (vert 50 mW) et rouge (150 mW), un miroir qui réfléchit le rouge et laisse passer le vert et les 2 réseaux de diffraction.

laser twinkling vert 50mw et rouge 150mw 0

Jeu de lumière laser twinkling vert et rouge ouvert

laser twinkling vert 50mw et rouge 150mw 1

Miroir dichroïque (rouge réfléchi, vert transmis)

Ce miroir dichroïque permet de combiner les faisceaux laser. Il en résulte un faisceau laser jaune (qui n'est pas monochromatique, comme les laser à 593 nm) par synthèse additive. Peu importe vu que ce faisceau va être à nouveau divisé par 2 réseaux de diffraction.

laser twinkling vert 50mw et rouge 150mw 2

Laser twinkling : conjugaison d'un réseau fixe et d'un réseau tournant

laser twinkling vert 50mw et rouge 150mw 3

Réseaux de diffraction : un monté sur le moteur, l'autre collé à la carcasse

laser twinkling vert 50mw et rouge 150mw 4

Dispersion du faisceau laser dans le réseau

laser twinkling vert 50mw et rouge 150mw 5

Moteur et réducteur de vitesse

Principe du réseau de diffraction des laser twinkling

Les laser twinkling utilisent les propriétés optiques des réseaux de diffraction. Un réseau de diffraction divise un faisceau lumineux et crée un ensemble de nouveaux faisceaux. Lorsqu'on regarde une source lumineuse à travers un réseau, on voit la décomposition de la lumière blanche :

laser twinkling vert 50mw et rouge 150mw 6

Réseau de diffraction (semblable à utilisé dans les laser twinkling)

En plaçant le réseau tout contre l'objectif de l'appareil photo :

laser twinkling vert 50mw et rouge 150mw 7

Réseau de diffraction (utilisé dans les laser twinkling)

laser twinkling vert 50mw et rouge 150mw 8

Réseau de diffraction (utilisé dans les laser twinkling)

Principe de fonctionnement du laser twinkling

Imaginons qu'il y ait un seul réseau en rotation. L'image formée (faisceaux laser issus du réseau) donnent une image de ce genre :

laser twinkling green red

Résultat d'une rotation d'un réseau de diffraction

En fait, le réseau fixe constitue déjà ce maillage qui est redivisé par le réseau tournant. Ici, il y a 9 points issus du réseau fixe, eux-mêmes éclatés en 9 points. Au total, 81 points.

principe laser twinkling

Principe de fonctionnement d'un laser twinkling

Rendu du jeu de lumière laser twinkling

Voici le rendu d'un laser twinkling vert et rouge sur un mur :

laser twinkling vert 50mw et rouge 150mw 11

Jeu de lumière Laser twkinkling vert et rouge

laser twinkling vert 50mw et rouge 150mw 12

Jeu de lumière Laser twkinkling vert et rouge : rendu sur un mur

laser twinkling vert 50mw et rouge 150mw 13

Et le rendu d'un laser twinkling vert et rouge sur un chat :

laser twinkling vert 50mw et rouge 150mw 14

Le chat Pitou est curieux face à ce jeu de lumière laser
