Un ampli op double est idéal pour réaliser un préampli phono ultra simple, compact et de grande qualité sonore. Le principe du préampli phono est de corriger la réponse en fréquence selon le standard RIAA. Il ne s’agit pas d’un préampli micro qui se contente d’amplifier avec un gain constant quelle que soit la fréquence. Voici le schéma tant attendu :

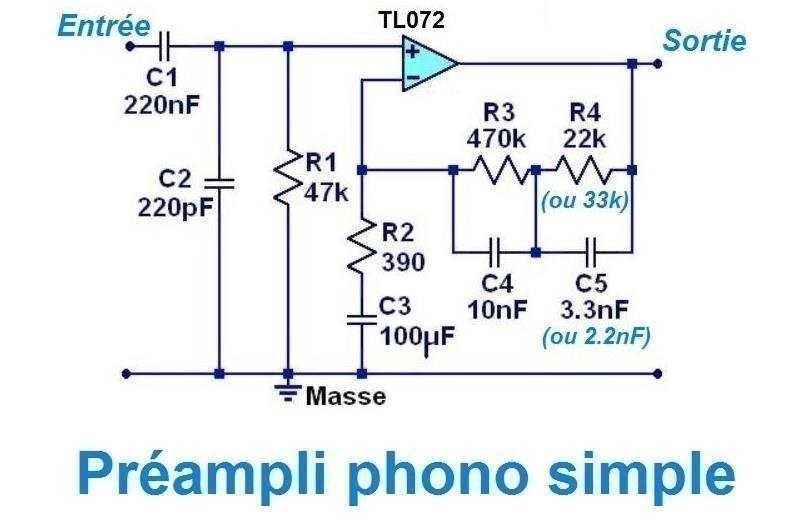

Voici le schéma du préampli phono RIAA simple.
Schéma du prémpli phono RIAA simple
Voici le schéma :
Schéma du préampli phono à ampli op (1 seul canal)
Description du préampli phono
L’impédance d’entrée est définie par R1 et C2. On a ici le classique 47 kOhms // 220 pF. C1 limite la bande passante dans l’extrême grave en formant avec R1 un filtre passe haut de coupure 15 Hz. Le gain est défini par R2 : si on souhaite modifier le gain global du préampli phono (décaler la réponse en fréquence vers le haut ou vers le bas), il faut ajuster R2 (100 – 1000 Ohms). C3 limite l’offset de sortie en faisant un gain unitaire pour le continu (DC).
Le réseau R3-C4-R4-C5 définit la correction du préampli phono. Ce sont ces valeurs qu’on peut ajuster légèrement selon les souhaits de chacun, à l’oreille et/ou en simulation type Spice. Le montage est volontairement réduit à sa plus simple expression : 4 composants aux valeurs ultra standard (pas de série E24 ou E48…).
L’ampli op utilisé est un double ampli op (pour la stéréo). On peut utiliser les standard TL072 ou TL082 (moins de 1 euro pièce) qu’on peut alimenter avec +/-12V issu de régulateurs 7812 et 7912.
Pour réaliser ce préampli phono en version stéréo, il faut évidemment dupliquer le montage.
Réponse en fréquence du préampli phono
Voici la réponse en fréquence (diagramme de Bode) du préampli phono :
Préampli phono à ampli op : réponse en fréquence (de 10 Hz à 100 kHz)
On peut comparer cette réponse en fréquence à un bon préampli du commerce : le préampli phono Dynavox 750, qui est basé sur des transistors :
Préampli phono à ampli op et à transistors : réponse en fréquence
A titre indicatif, le préampli Dynavox 750 a ce schéma :
Préampli phono Dynavox 750 : le schéma
Simulations LTSpice des préamplis phono
On peut utiliser (téléchargement gratuit !) le logiciel de simulation LTSpice pour optimiser à sa guise et en fonction des composants qu’on a sous la main.
Voici les captures d’écran des schémas de préamplis phono simulés avec LTSpice IV :
Préampli phono à ampli op : simulation LTSpice
On compare ce préampli au préampli à transistors Dynavox 750 :
Préampli phono à transistors : simulation LTSpice
L’analyse se fait en mode « .ac » (analyse petits signaux) par décades (échelle des fréquences), de 10 Hz à 100 kHz pour voir au delà du spectre audio (20 Hz – 20 kHz).
Profil de simulation LTSpice : analyse AC de 10 Hz à 100 kHz, 100 points par décade
Alimentation du préampli phono
On peut alimenter ce préampli phono avec un petit transfo 1 VA 2 x 12 V ou 12 V simple, tension redressée (ou doublée), filtrée et régulée avec les régulateurs classiques 7812 et 7912. La consommation est de 3 mA environ.
Pour doubler une tension à partir d’une tension simple (exemple : faire +/-16V à partir de 12VAC) :
Alimentation symétrique à partir d’une tension simple
Mot de la fin
Ce préampli phono à ampli op présente ces avantages :
- schéma simple et efficace, facilement réalisable en pratique
- musicalité étonnante pour sa simplicité
- gain ajustable en jouant sur R2
- valeurs de composants choisies dans les grandes séries standard
- prix réduit (moins de 2 euros pour la carte de préampli phono stéréo)
- réalisation présentée dans Astuces pratiques ♥ Préampli phono dans une boîte à gâteaux
merci beaucoup pour ces conseils. Je vais m’y ateler. bien à vous
Bonjour, on peut en effet modifier la réponse en fréquence du préampli phono. Notez tout d’abord qu’il y a une erreur sur les signes des entrées de l’ampli op. Le signal doit arriver sur le + et la contre réaction sur le -. Vous pouvez doser la quantité d’aigus en insérant un potentiomètre de 50k en série avec C5 (3.3nF). Lorsque le potentiomètre donne 0 Ohm, il n’y a aucune modification du son, et plus vous augmenterez C5, plus il y aura d’aigus. Le cas limite étant en supprimant C5 purement et simplement, ce qui donnera un plateau à partir de 2kHz.Il se peut qu’en augmentant les aigus, on augmente le souffle aussi. A vous de voir, mais je vous ai donné une solution en électronique !
Bonjour. c’est avec un grand plaisir que je découvre cette page expliquant la construction simple d’un préamp phono. J’ai une question (qui paraitra peut-être bizarre pour certains (??)): est-il possible de construire ce même préampli sans modifier l’équalisation des aigus? je m’explique: j’ai toujours la tendance à forcer les aigus à l’écoute pour mieux apprecier mes vieux disques… Or, comme je sais que les disques sont gravés avec beaucoup d’aigus et même d’extrêmes aigus. Je me dis donc que c’est plus simple de les laisser tels quels et les amplifier (normal) plutôt que de rajouter des aigus qui auront été supprimés ou éttoufés par le préamp au départ… Merci beaucoup pour votre aide à ce sujet…
voila un schéma simple d ‘un pré ampli simple et autres montages ;;
http://montages-schema-electronique.blogspot.com/2011/11/schemas-simples-de-preamplificateurs-bf.html
voila un schéma simple d ‘un pré ampli simple et autres montages ;;
Bonsoir, toutes les tension sont indiquées dans cet article : https://www.astuces-pratiques.fr/electronique/preampli-phono-pour-platine-schema-diy Cordialement
A combien s’eleve la tension d’alimentation de votre Preampli phono Dinavox 750
Cordiallement.
Bonjour,
Il y a erreur de ma part sur le schéma, il faut inverser IN+ et IN- de l’ampli op sur le schéma. La partie alimentation (pont de diode et capas) doit être bien séparé du préampli (deux circuits imprimés différents). La masse audio d’entrée doit être reliée tout près de R2 R1 et C3. Cordialement
bonjour, je n ai toujours pas règlé mon probleme de ronflette
a quel endroit exactement faut il relié le 0 v a la masse audio sur le schema,
sur votre schema le in+ et in – ne sont il pas inversé?
l entée ne doit elle pas etre connecté au in+ de l’aop?
c’est ce que j’ai fait… mon probleme vient peut etre de là
Qu en pensez vous
d’avance merci
bonjour, le problème de ronflette et de masse n’a rien à voir avec le schéma en lui-même, mais avec le placement des composants. On a aussi intérêt à mettre la carcasse métallique du préampli (si il y en a une) à la masse. Le principe pour éliminer la ronflette est d’éviter que les courants liés à l’alimentation ne passent par les pistes de masse qui se trouvent entre la masse audio et le retour de C3. Cordialement
Je viens de monter le preampli, j’ai un gros probleme de ronflette sur les enceintes;
j ai regarde en vain si probleme de masse;
pouvez vous me renseigner? merci
merci de vos explications.
bonjour samy, le plus simple pour détecter un IC défectueux (ampli op), c’est de mesurer les tensions DC (continu) avec un voltmètre. Si une tension de sortie n’est pas proche de 0V mais plutot proche de l’alimentation, il y a un problème. Cela peut aussi venir d’une erreur sur le circuit imprimé. Cordialement
bonjour Stéphane merci pour vos réponses et j’ai toujours apprécies la façon de la conception de ce site voici une question lorsque un IC fonctionne ce bon alors comment détecté un IC défectueuse sur la plaque ou dans un schéma.pendant les montage ou soit lors du fonctionnement donc quel sont les teste d’un circuit intégré merci
merci
Bonjour, la tension symétrique +12V et -12V se branche comme ça : +12V à la patte 8, -12V à la patte 4, et la masse 0V à la masse audio. Cordialement
bonjour Stéphane excusé-mois pour un dérangement je montée le préampli TL072 comme prévu dans le schéma stéréo; alors comment alimenter le IC TL 072 ;nous allons appliquer les tension comment +/-12 V où (les +12 V au 3 et 5 pattes et -12 V sur 2et 6 pattes directement ?) où comment? merci.
