Moteur de boule à facette : fonctionnement

Cet article présente l'intérieur d'un moteur électrique 230V qui tourne très lentement. Réducteur de vitesse et moteur sont les 2 principaux éléments.

moteur de boule a facette fonctionnement 0

Moteur 230V 4W 4 tours par minute (4rpm)

On voit le moteur : rotor au centre du chassis métallique et stator formé d'une seule bobine de fil très très fin. C'est ce fil qui est relié directement au secteur ! La résistance électrique varie entre 8kOhms et 12kOhms selon les moteurs de ce type là. Cela prouve que le fil est très long et très fin !

moteur de boule a facette fonctionnement 1

moteur de boule a facette fonctionnement 2

Rotor du moteur 230V 4W 4rpm

Les ouvertures dans le chassis servent aussi au fonctionnement du moteur : le rotor contient des aimants permanents.

moteur de boule a facette fonctionnement 3

Zoom sur la bobine du moteur

moteur de boule a facette fonctionnement 4

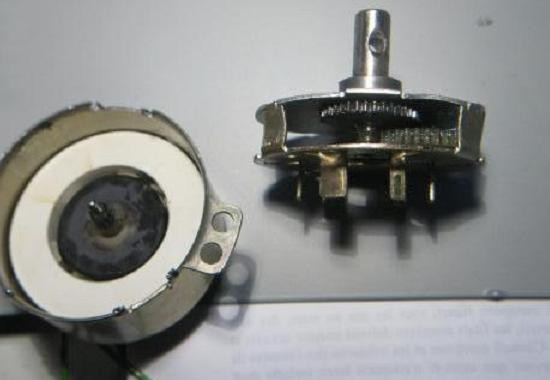

Bobine du moteur (après démontage des fils d'alimentation 230V)

Réducteur de vitesse

Le réducteur de vitesse permet de produire une vitesse de rotation très lente, idéale pour animer des boules à facettes ou autres jeux de lumières assez lents (boules tournantes, etc).

moteur de boule a facette fonctionnement 5

Moteur et réducteur (vue de côté)

moteur de boule a facette fonctionnement 6

moteur de boule a facette fonctionnement 7

Réducteur de vitesse du moteur 230V 4rpm démonté

Panne sur un jeu de lumière (boule tournante)

Le moteur de la boule tournante ne tourne plus. C'est peut-être un faux contact dans la connexion de la bobine. Il faut mesurer à l'ohmmètre la résistance. Si le circuit est ouvert, c'est peut-être simplement un faux contact dans les soudures entre fil de la bobine et fil électrique.

moteur de boule a facette fonctionnement 8

Reconnexion de nouveaux fils sur la bobine.

On peut enlever quelques spires pour gratter l'extrémité du fil à l'endroit souhaité.

Après remontage, le moteur fonctionne à nouveau !

moteur de boule a facette fonctionnement 9

Moteur de jeu de lumière ou boule à facette

moteur de boule a facette fonctionnement 10

Jeu de luimère d'origine et son moteur 4 tours / minute
