Réalisation simple ampli Hifi 2 x 20W LM1876

nina67

Nina67 - Le 5 mars 2012 21:21
Mise à jour : Le 23 juil. 2015 05:40

5 pour 1 vote(s)

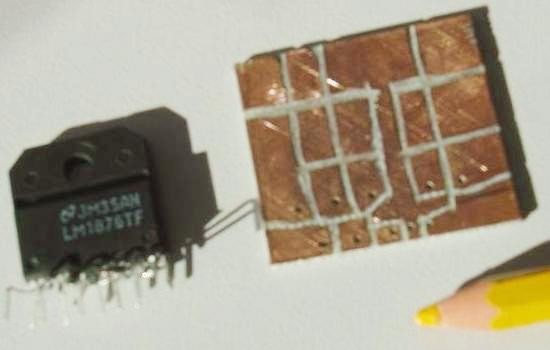

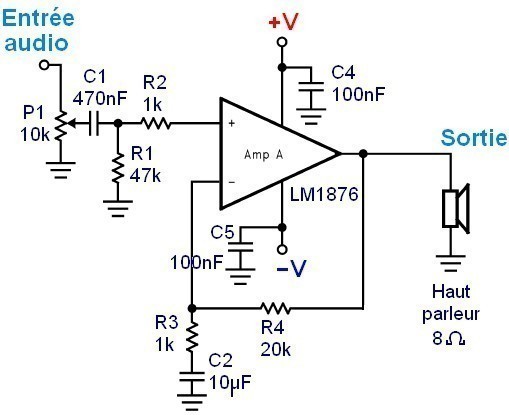

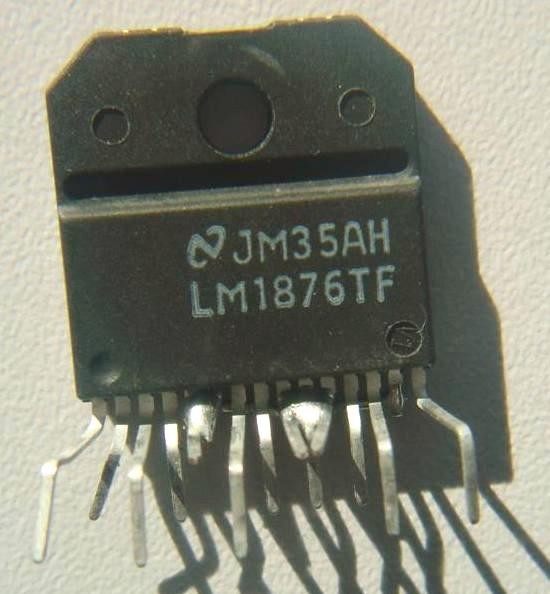

Pour réaliser rapidement un petit ampli autour du LM1876, on peut utiliser un petit circuit imprimé de 2.5cm de coté pour le LM1876.Realisation simple ampli Hifi 2 x 20W LM1876 0LM1876 et circuit imprimé artisanalLa réalisation du circuit imprimé de l'ampli peut se faire en grattant avec la pointe de ciseaux, ou avec une disqueuse miniature, comme dans cet article ...Schéma de l'ampliVoici le schéma de l'ampli à LM1876 :

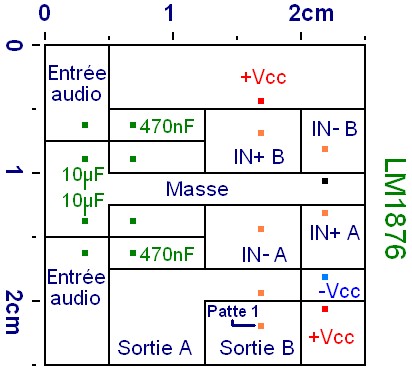

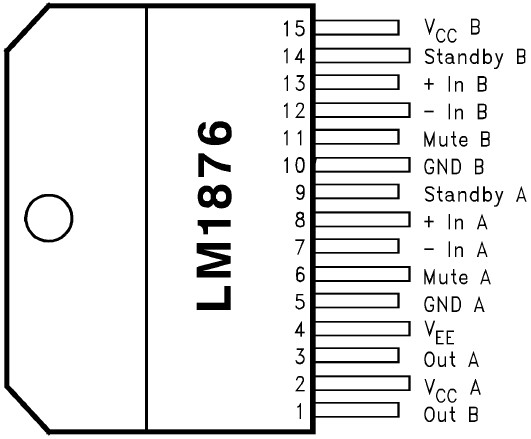

Realisation simple ampli Hifi 2 x 20W LM1876 1Schéma de l'ampli à LM1876Normalement, il n'y ni besoin de l'inductance de sortie ni du réseau de Boucherot (4.7Ohms + 100nF). Le haut parleur est relié directement à la sortie du LM1876. Si des oscillations apparaissent, ajouter l'inductance de sortie et le réseau de Boucherot. La valeur de R4 peut être fixée à 100kOhms (valeur non critique) au lieu de 20k pour un plus grand gain et une meilleure dynamique sonore ressentie (pour certains audiophiles).Brochage du LM1876Le LM1876 est un ampli stéréo dont voici le brochage :Realisation simple ampli Hifi 2 x 20W LM1876 2Broches du LM1876Connexions à réaliser sur le circuit impriméPour l'utilisation la plus simple du LM1876, désactiver les fonctions Mute (silencieux) et Standby (veille) en les connectant à la masse. Les 2 alimentations positives sont reliées ensemble (Vcc A et Vcc B).1 : sortie haut parleur canal B2, 15 : alimentation positive +10V à +30V3 : sortie haut parleur canal A4 : alimentation négative -10V à -30V5, 6, 9, 10, 11, 14 : masse7 : entrée inverseuse A8 : entrée non inverseuse A12 : entrée inverseuse B13 : entrée non inverseuse BLa fonction Mute du LM1876 est décrite en détail dans cet article...Le circuit imprimé au plus simple est créé selon ces "grattages" (traits noirs) de la partie cuivre nu :Realisation simple ampli Hifi 2 x 20W LM1876 3Circuit imprimé et réalisation de l'ampli avec LM1876Le circuit imprimé est simple face sans résine photosensible.Astuce de réalisation : Les pattes reliées à la masse sont reliées entre elles par des straps et des soudures. Elles sont coupées et n'apparaissent pas dans le circuit imprimé (pas de perçage). Seule la patte 10 (petit carré noir) est soudée au circuit imprimé. Cela permet de simplifier les grattages.Le LM1876 doit être préparé de la façon suivante :Realisation simple ampli Hifi 2 x 20W LM1876 4LM1876 : pattes reliées à la masse coupées et soudées Le circuit imprimé, quant à lui, a cette allure :

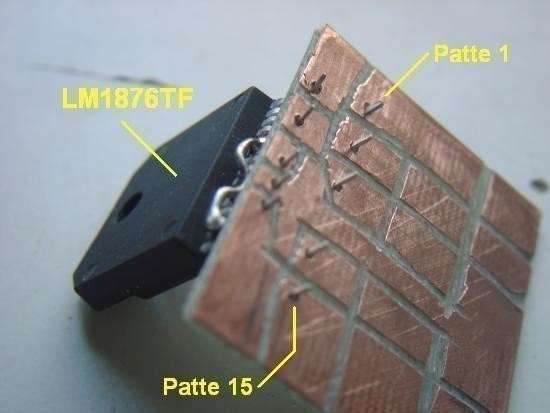

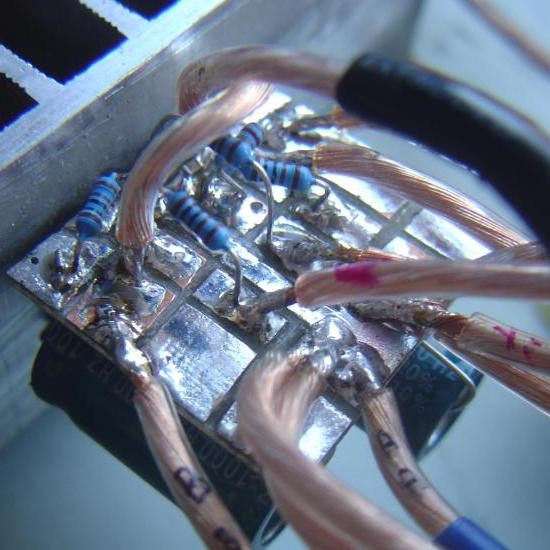

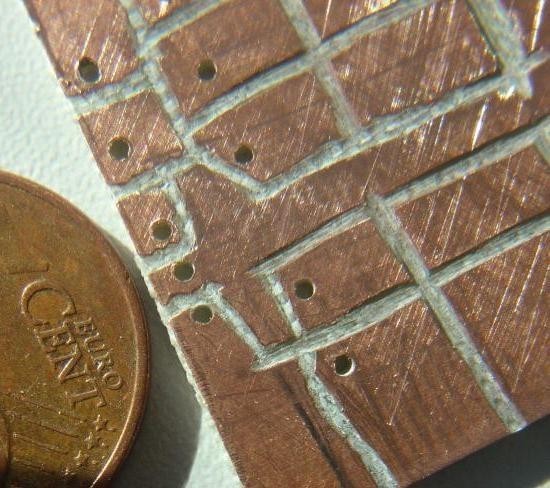

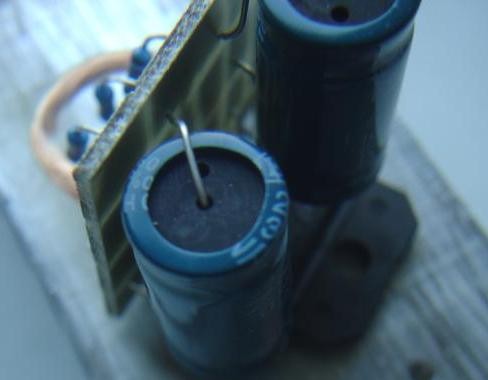

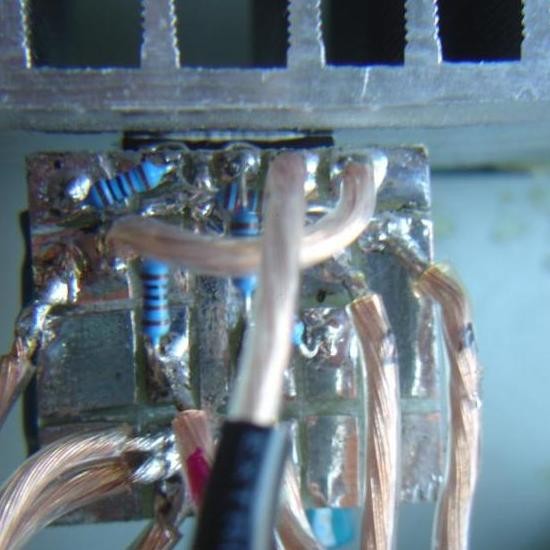

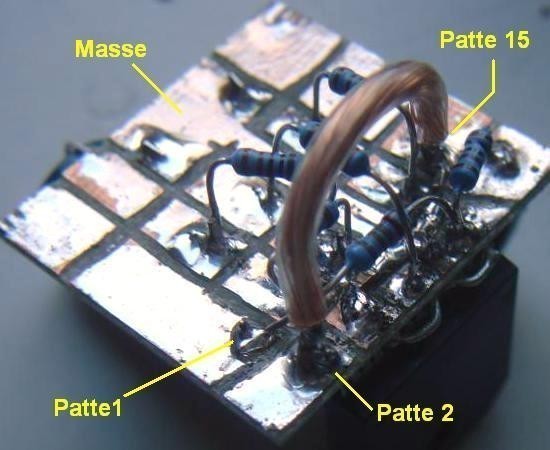

Realisation simple ampli Hifi 2 x 20W LM1876 5Circuit "imprimé" de l'ampli LM1876En montant le LM1876 sur le circuit imprimé :Realisation simple ampli Hifi 2 x 20W LM1876 6LM1876 et son circuit impriméEnsuite, on peut recouvrir les pistes d'étain et souder les composants. On voit le fil qui relie les 2 zones +Vcc (patte 2 et patte 15).Realisation simple ampli Hifi 2 x 20W LM1876 7Ampli LM1876 soudéRealisation simple ampli Hifi 2 x 20W LM1876 8Ampli LM1876 : vue des condensateurs 22uFLes condensateurs 22uF sont très gros, parce qu'ils font 63V et sont non polarisés. On aurait plutôt intérêt à prendre des condensateurs 10uF 16V non polarisés, plus économiques et beaucoup plus petits.Le LM1876 doit être monté sur radiateur avec de la pâte thermoconductrice. Ici, le boitier est isolé (boitier plastique) et ne nécessite pas de mica. On peut ensuite souder les fils d'alimentation, d'entrée audio et de sortie haut parleur sur la carte :

Realisation simple ampli Hifi 2 x 20W LM1876 9

Realisation simple ampli Hifi 2 x 20W LM1876 10

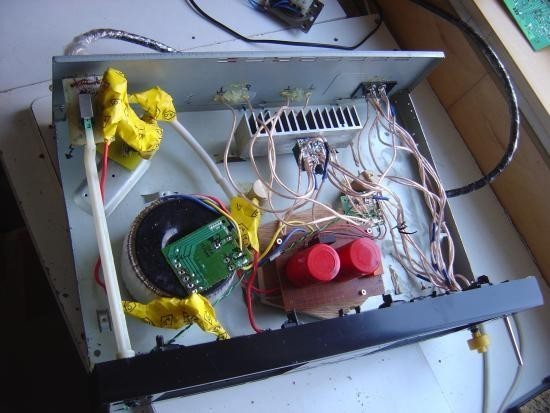

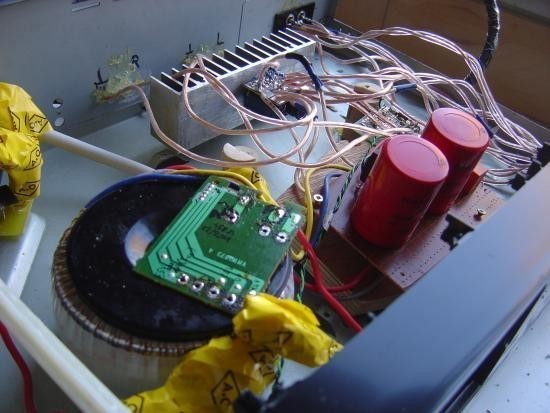

Ampli LM1876 montéCe petit ampli s'intègre dans un chassis (ici, récupéré : ancien lecteur cassette vidé de ses entrailles...), est alimenté par un puissant transfo torique 2x18V. Le volume est réglé par un potentiomètre double (stéréo) de 50kohms.

Realisation simple ampli Hifi 2 x 20W LM1876 11

Realisation simple ampli Hifi 2 x 20W LM1876 12

Il s'agit en fait de modification de la carte d'un ampli à LM1876 complet.Puissance de l'ampli LM1876La puissance typique du LM1876 est donnée par le constructeur :2 x 15 Wrms à 8 Ohms (alimentation : +/-22V)2 x 22 Wrms à 4 Ohms (alimentation : +/-22V)La tension d'alimentation mesurée à vide (pas de musique) est plus élevée, par exemple +/-25V. Elle ne doit jamais dépasser +/-32V. Il est impossible d'obtenir plus de 22 W à cause de la limitation interne en courant.Conclusion sur l'ampli LM1876Facile à réaliser et compact, un ampli stéréo autour du LM1876 offre une excellente sonorité idéale en hifi. Les fonctions silencieux et veille peuvent être mises en place pour d'autres besoins.

Bien
Le 18 déc. 2012 09:06

les sujets de mémoire en électronique

LKM
Le 27 janv. 2013 00:45

Bonjour, Où rajoutez vous le potentiomètre de volume dans votre montage? Merci d'avance.

Nina67
Le 27 janv. 2013 15:21

bonjour, pour brancher un potentiomètre stéréo, l'entrée du potentiomètre est à relier sur les RCA d'entrée (la source audio) la sortie variable du potentiomètre est à relier à l'entrée de l'ampli. Vous pouvez regarder cet article : http://www.astuces-pratiques.fr/electronique/comment-brancher-un-potentiometre-stereo Cordialement

Aurelien Brice
Le 30 oct. 2013 09:50

ou se trouve C3

Aurelien Brice
Le 30 oct. 2013 09:58

où se trouve C3? on a C1, C2, C4 et C5

Aurelien Brice
Le 30 oct. 2013 10:00

où se trouve C3?

nina67
Nina67
Le 30 oct. 2013 10:28

Bonjour, c'est vrai que sur le schéma, il n'y a pas de C3. Ce n'est pas grave, c'est juste le nom du composant...

Aurelien Brice
Le 30 oct. 2013 15:10

d'accord, merci
