Réalisation jeu de lumière pour soirées (suite)

Voici les étapes pour réaliser un jeu de lumière pour soirées qui repose sur deux ampoules halogène 12 Volts 50 Watts à réflecteur, des miroirs et une lentille. Cet article est la suite de celui-ci :

Réalisation jeu de lumière pour soirées

Voici le rendu de ce jeu de lumière artisanal à lampe halogène

Rendu du jeu de lumière avec 2 lampes halogène 12 Volts 50 Watts

L'esthétique originale est au rendez vous :

Realisation jeu de lumiere pour soirees suite 0

Rendu du jeu de lumière à lampe halogène 12 Volts 50 Watts

Une gélatine orange est placée devant une des 2 ampoules 12 Volts 50 Watts. Les couleurs sont au choix, bien sur ! Ici, on a préféré des couleurs chaudes.

Realisation jeu de lumiere pour soirees suite 1

Rendu du jeu de lumière (et chat Pitou admiratif !)

Miroirs du jeu de lumière à lampes halogène

L'ensemble de 5 miroirs est placé sur l'axe d'un moteur électrique pour créer le mouvement du jeu de lumière.

Realisation jeu de lumiere pour soirees suite 2

Miroirs et moteur pour le jeu de lumière (non assemblé)

Realisation jeu de lumiere pour soirees suite 3

Miroirs et moteur pour le jeu de lumière (assemblé)

Lentille du jeu de lumière

La lentille est une lentille de Fresnel (moins de 1 euro pièce) qu'on peut fixer à la planche :

Realisation jeu de lumiere pour soirees suite 4

Lentille de Fresnel format carte de crédit

Electronique du jeu de lumière

Le moteur est alimenté par un circuit oscillant qui crée des impulsions électriques dans un sens et dans l'autre de façon pseudo aléatoire, pour ne pas être trop monotone à l'oeil...

Realisation jeu de lumiere pour soirees suite 5

Alimentation et circuit pour le moteur

L'alimentation est issue d'un adaptateur secteur à découpage (8 V 1 A) démonté. La commande du moteur est réalisée de façon artisanale. Il s'agit de deux oscillateurs basés sur des ampli op de "puissance" : le LM386. Le LM386 est un ampli audio intégré de 0,5 W environ. Il délivre au moins 200 mA, ce qui suffit à alimenter le moteur. Le moteur est branché entre chaque sortie des 2 oscillateurs. Les fréquences étant différentes, le moteur est animé d'un mouvement non répétitif. Les fréquences peuvent varier de 0,5 à 2Hz pour une dynamique visuelle intéressante...

Realisation jeu de lumiere pour soirees suite 6

Réalisation du circuit de commande du moteur

Le circuit imprimé est gratté aux ciseaux : la technique est ultra économique ! Si vous souhaitez voir un peu plus sur le sujet :

Graver un circuit imprimé sans insoleuse

Ampoules halogène du jeu de lumière

Les ampoules 12V 50W sont à réflecteur.

Realisation jeu de lumiere pour soirees suite 7

Ampoule 12V 50W vue de face

La forme de réflecteur est projetée sur les murs grâce à la lentille. On reconnaît la forme de fleur - ou de cratère - caractéristique.La douille peut être montée sur un morceau de circuit imprimé sans cuivre (chute de circuit imprimé après gravure...). L'époxy a l'avantage de résister à la chaleur et d'être isolant.

Realisation jeu de lumiere pour soirees suite 8

Fixation d'une douille d'ampoule halogène culot

Les 2 ampoules sont alimentées en 12V par un transfo électronique 105VA. Leur branchement est fait en parallèle. Un transfo traditionnel 12V 100VA fait aussi l'affaire.

Jeu de lumière réalisé

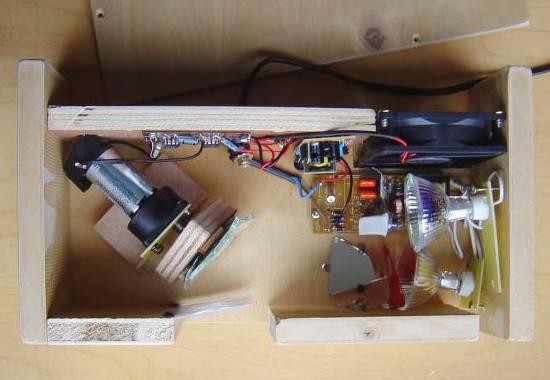

Présentons la réalisation terminée. On y reconnait dans le jeu de lumière : 2 ampoules à réflecteur, gélatine orange (facultative !), moteur et miroirs, lentille de Fresnel, circuits électroniques.

Realisation jeu de lumiere pour soirees suite 9

Jeu de lumière réalisé à ampoules halogène 12 Volts 50 Watts : vu de haut

Jeu de lumière réalisé : vu de face

La lentille est mise un peu en biais pour optimiser la qualité des images projetées...

Realisation jeu de lumiere pour soirees suite 11

Jeu de lumière réalisé : vue arrière

Le ventilateur 8cm refroidit les 2 ampoules 50W. Il faut prévoir une aération.

Realisation jeu de lumiere pour soirees suite 12

Jeu de lumière réalisé : allumé !

Avantages de cette réalisation de jeu de lumière

  • construction assez facile, ne nécessitant que des produits standard
  • ampoules de grandes surface (2 euros pièce, disponibles facilement)
  • très haute efficacité lumineuse du jeu de lumière (peu de lumière perdue)
  • idéal pour soirées de 30 à 100 personnes
Realisation jeu de lumiere pour soirees 0 Réalisation jeu de lumière pour soirées la resistance association en serie et parallele 0 La résistance: Association en série et parallèle la resistance limitation de courant 0 La résistance: Limitation de courant la resistance mise en pratique 0 La résistance: Mise en pratique la resistance le code des couleurs 0 La résistance: Le code des couleurs la resistance description et definition 0 La résistance: Description et définition la resistance pont diviseur de tension 0 La résistance: Pont diviseur de tension les portes logiques de base electronique binaire 0 Les portes logiques de base : électronique binaire
DOMI
Le 17 sept. 2012 à 13:27

Merci, je vous tiens au courant de ma realisation...cdlt DOMI

DOMI
Le 17 août 2012 à 08:31

Bonjour Nina67 Interessé par ce montage j'aimerais avoir le schéma de la partie commande du moteur et serais il possible de le synchroniser avec la musique? Merci de me répondre Cdlt Domi

nina67 Nina67
Le 5 sept. 2012 à 15:15

Bonjour, C'est fait, un nouvel article spécialement sur la commande moteur. Cordialement

Lecouteau99
Le 27 mars 2013 à 19:11

Bravo ! est il possible de savoir ou tu as acheté la lentille Fresnel ?.

Lecouteau99
Le 27 mars 2013 à 19:44

Bonjour Bravo! Peux-tu nous fournir le site, ou le lieu pour se procurer la lentille, Cordialement

nina67 Nina67
Le 28 mars 2013 à 11:32

Bonjour, on trouve ce genre de lentilles sur ebay, ce sont des lentilles de Fresnel, ou loupes. Cordialement

Raveon
Le 18 févr. 2014 à 18:30

Ou acheter ou trouver l'alimentation ?

Raveon
Le 18 févr. 2014 à 18:31

Ou trouver ou acheter l'alimentation ?

nina67 Nina67
Le 19 févr. 2014 à 08:28

Bonjour, il y a 2 alimentations : un transfo électronique 12V 105VA pour les ampoules halogène et une petite carte récupérée d'un adaptateur secteur. Cordialement
