Ampli de sono Ibiza : réalisation

Un ampli de sono Ibiza a été complètement démonté pour étudier la construction, le schéma et la réalisation industrielle. Il s'agit d'un ampli d'entrée de gamme à prix très abordable (75 euros sur ebay frais de port compris) qui a grillé suite à une mauvaise utilisation (court-circuit en sortie).

L'ampli de sono Ibiza a été complètement démonté et cet article présente le schéma et la réalisation.

ampli de sono ibiza realisation 0

Ampli de sono Ibiza Amp-300-S ouvert

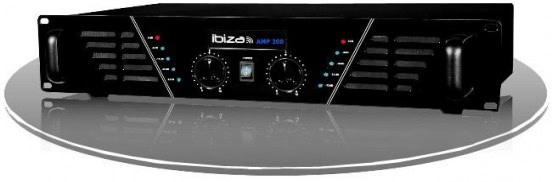

Présentation de l'ampli de sono Ibiza Amp-300-S

La construction de cet ampli repose sur un châssis en acier assez standard. La ventilation à l'arrière extrait l'air de l'ampli. On reconnait la carte électronique de l'ampli avec un radiateur très petit, le transfo torique d'alimentation et la carte en face avant où se trouvent potentiomètres et LED.

Face avant et rétroéclairage de l'ampli de sono Ibiza Amp-300-S

L'ampli de sono Ibiza Amp-300-S présente 2 vumètres (4 LED bleues + 1 LED rouge pour chaque canal), ainsi qu'un rétroéclairage formé par 2 LED montées en l'air et qui éclairent grossièrement la carte électronique. La sérigraphie transparente "Ibiza Amp 300" s'illumine en étant rétroéclairée.

ampli de sono ibiza realisation 1

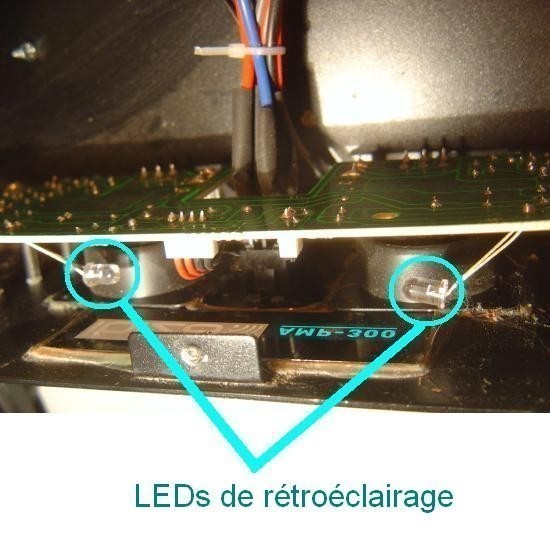

LED de rétroéclairage de l'ampli

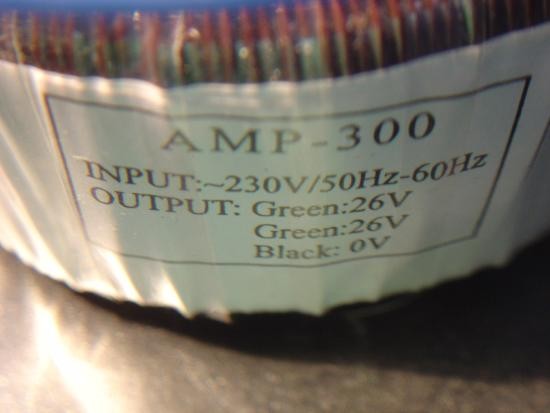

Transfo d'alimentation de l'ampli

C'est un très classique transfo torique de 250 VA environ (non précisé) mais de taille suffisante pour une puissance constructeur de 2 x 106 W RMS. Son secondaire donne 2 x 26 V avec un point milieu.

ampli de sono ibiza realisation 2

Transfo de l'ampli de sono

Circuit imprimé de l'ampli de sono Ibiza Amp-300-S

Le circuit imprimé est un simple face économique et n'utilise que peu de références de composants. Il est posé sur 4 entretoises où viennent les vis pour le fixer. Le radiateur est vissé sur le circuit imprimé.

ampli de sono ibiza realisation 3

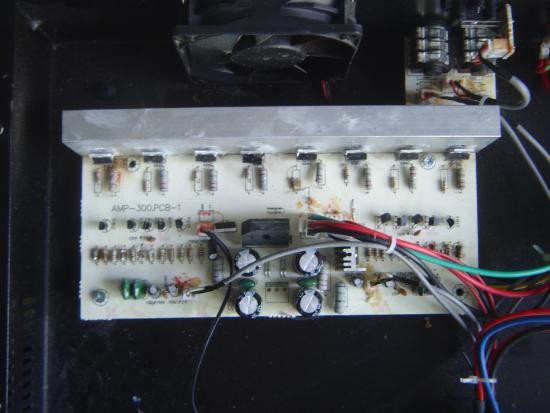

Vue du circuit imprimé simple face de l'ampli (modification : transistors dévissés du radiateur)

ampli de sono ibiza realisation 4

Vue du circuit imprimé de l'ampli retourné

Il n'y a pas de CMS sur la face cuivre. Pour les curieux, voici le schéma complet (issu d'un forum, mais qu'on retrouve en déduisant du routage des composants : en simple face, c'est assez facile).

ampli de sono ibiza realisation 5

Schéma de l'ampli ibiza amp-300-s

Pour une analyse détaillée de la conception et du schéma, voir l'article :

Ampli de sono Ibiza : schéma

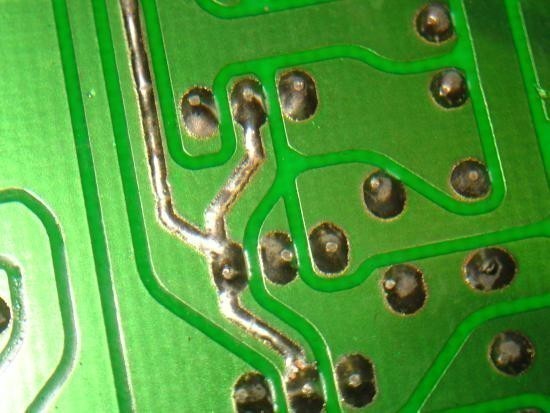

Côté soudures, c'est très classique :

ampli de sono ibiza realisation 6

Circuit imprimé de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza realisation 7

Ampli de sono Ibiza Amp-300-S : fabrication et soudures

Fils soudés à même le circuit imprimé ! L'opération est faite à la main (reprise manuelle)

D'autres fils sont montés par connecteur, puis collés pour assurer un bon maintien

ampli de sono ibiza realisation 8

Connecteur pour l'arrivée du signal d'entrée audio

ampli de sono ibiza realisation 9

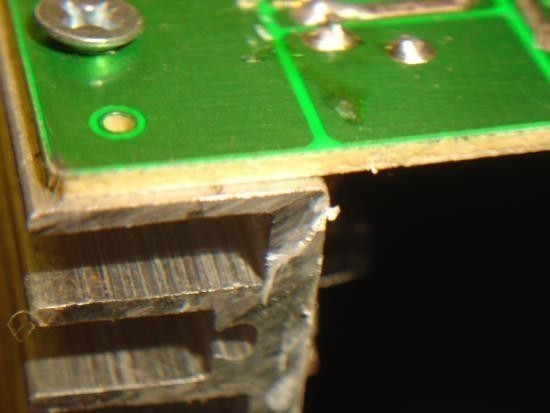

Vue du bord de carte : le radiateur est fixé par vis

Composants de l'ampli

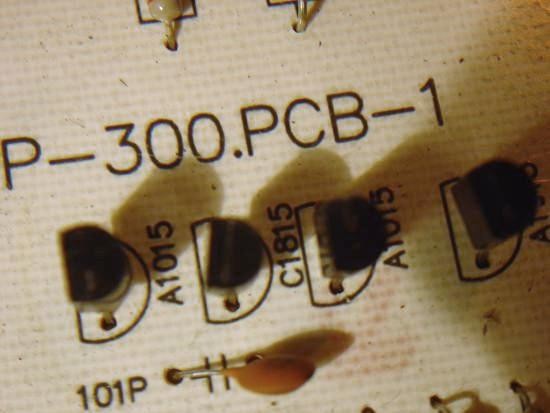

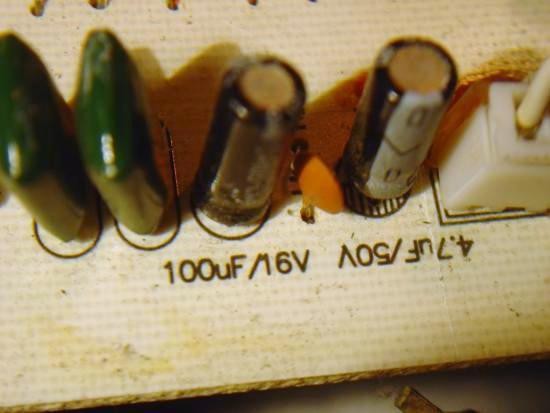

La sérigraphie indique les valeurs de tous composants à monter sur le circuit imprimé "nu" : condensateurs, résistances, diodes, transistors. Comme toujours sur les transistors japonais, "A1815" signifie "2SA1815" (ajouter "2S" devant la référence).

ampli de sono ibiza realisation 10

ampli de sono ibiza realisation 11

ampli de sono ibiza realisation 12

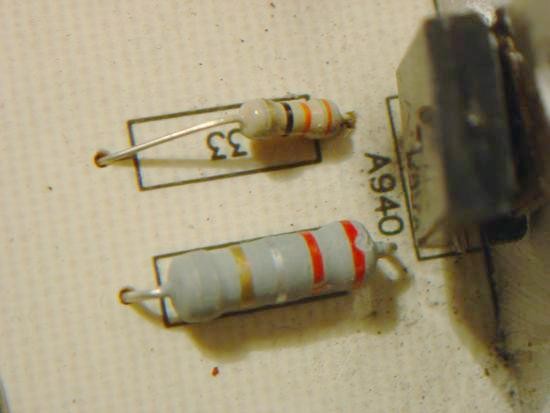

Résistances de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza realisation 13

Pont de diode 8 A / 800 V pour redresser le secondaire 2 x 26 V en +/-38 V environ

La tension de sortie à vide est un peu plus élevée que la tension nominale (2 x 28 V environ).

ampli de sono ibiza realisation 14

Le filtrage est confié à 2 x 1000 uF / 50 V par rail d'alimentation. C'est très très peu : encore un choix économique.

ampli de sono ibiza realisation 15

Transistor de sortie 2SA940 ("A940")

La vis et le mica isolant ont été démontés avant de prendre la photo. L'assemblage initial (vis, rondelle isolante, mica, pâte thermique, transistor) est correct.

Composants grillés de l'ampli (!)

C'est certainement l'étage de sortie qui a fait griller des résistances en grillant lui-même. Les transistors de sortie (2SA940 : 150 V, 1,5A, 25 W), même en parallèle, sont dimensionnés trop juste et il n'y a aucune protection contre les courts-circuits en sortie !

ampli de sono ibiza realisation 16

Transistor de sortie 2SA940

ampli de sono ibiza realisation 17

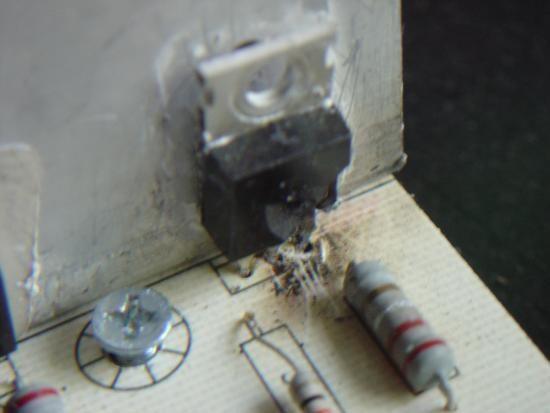

Transistors de sortie explosés suite au défaut. De la fumée est sortie de l'ampli en fonctionnement...

ampli de sono ibiza realisation 18

Naturellement, la défaillance des transistors de sortie entraîne d'autres dégâts.

Ventilation de l'ampli de sono Ibiza Amp-300-S

Le ventilateur 12 V, alimenté par un régulateur 7912 (et non 7812 peut-être plus classique ?) et extrait l'air de l'ampli. Le radiateur ne monte qu'à la moitié de la hauteur de l'appareil. Le système est loin d'être optimal, surtout que le radiateur est très petit et ne forme pas un tunnel où l'air s'écoulerait.

Conclusion sur l'ampli

La construction de l'ampli Ibiza AMP-300-S est simple et ultra économique. La ventilation arrière et le radiateur sont loin d'être optimisés et les transistors de sortie ont rendu l'âme parce qu'aucune protection contre les courts-circuits ne leur a porté secours.
