Ampli de sono Ibiza : schéma

Cet article présente le schéma et l'analyse détaillée de l'ampli Ibiza Sound Amp-300-S. Il a été démonté et observé en détail. Il s'agit d'un ampli de sono d'entrée de gamme à prix très très abordable (75 euros port compris sur ebay).

Voici le schéma détaillé de l'ampli Ibiza Sound Amp-300-S. Cet ampli est un ampli de sono d'entrée de gamme.

ampli de sono ibiza schema 0

Caractéristiques constructeur de l'ampli Ibiza Amp-300-S :

  • Puissance max : 2 x 240 Watts
  • Puissance RMS : 2 x 106 Watts
  • Technologie MOSFET avec ventilateur silencieux
  • Poids de l'ampli : 5.035 kg
  • Bande passante de l'ampli : 20 - 20000 Hz
  • Rapport signal/bruit de l'ampli : >98dB
  • Applications : exigences de la sonorisation moderne

ampli de sono ibiza schema 1

Présentation publicitaire de l'ampli Ibiza Amp-300-S

Critique des caractéristiques de l'ampli

Concernant la puissance de l'ampli, il n'est pas mentionné sur quelle impédance la puissance est donnée (à 4 Ohms ou à 8 Ohms). On peut supposer que c'est la puissance de l'ampli à 4 Ohms. A 8 Ohms, l'ampli doit donner environ 2 x 70 W RMS. Les transistors de sortie ne sont pas des MOSFET mais des bipolaires (voir ci dessous). Apparemment, il n'y a aucun MOSFET dans la partie ampli audio à proprement parler.

Schéma de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza schema 2

Schéma de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza schema 3

Vue du circuit imprimé de l'ampli

Ce schéma figure dans les forums dédiés aux amplis et on peut le retrouver en observant la carte électronique simple face de l'ampli.

Alimentation de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza schema 4

Alimentation de l'ampli de sono Ibiza Amp-300-S

ampli de sono ibiza schema 5

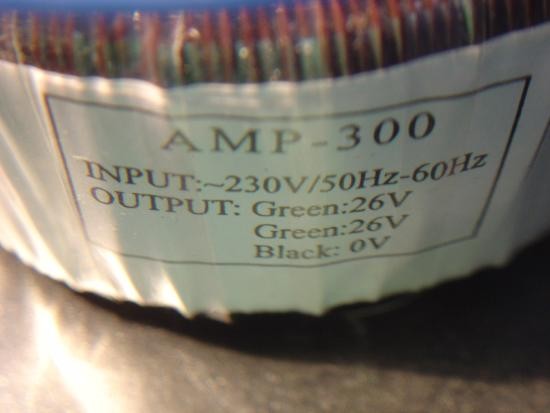

Transfo de l'ampli Ibiza Amp-300-S

Le transfo est torique, de bonne taille, et donne 2 x 26 V.

ampli de sono ibiza schema 6

Pont de diodes et condensateurs 1000 uF / 50 V de l'ampli Ibiza

La tension redressée sera donc +/-38 V environ. Les condensateurs de 1000 uF / 50 V sont de taille ridiculement petite ! Il faudrait au moins 4700 uF / 50 V sur l'alimentation, et encore, c'est un minimum en sono. En Hifi, il y aurait plutôt 10000 uF ou plus...

Le pont de diode 800 V 8 A en revanche est très correct.

Analyse du schéma de l'ampli Ibiza Amp-300-S

Le schéma de cet ampli de sono présente une remarquable simplicité.

ampli de sono ibiza schema 7

Schéma de l'ampli de sono avec fonctions entourées

Le signal d'entrée est filtré par l'ensemble 4,7 uF / 470 Ohms / 33 k (filtre passe haut). Le condensateur de 100 pF supprime des hautes fréquences parasites possibles. La résistance de 470 Ohms ne joue aucun rôle et peut être court-circuitée !

La paire différentielle (entouré vert), basée sur 2 2SA1015 est très conventionnelle. Son alimentation en courant se fait par la résistance de 33k directement prise de l'alimentation non régulée +Vcc. Une ondulation de courant existe donc la paire différentielle, mais cela fonctionne tout de même plutôt bien. La résistance de 2 kOhms permet d'équilibrer les courants dans la paire différentielle.

L'étage de gain en tension (entouré violet) repose sur un NPN et une "pseudo" source de courant faite par une résistance de 4,7 k ! Il n'y a pas de condensateur de bootstrap habituel. La solution est vraiment à très bas coût et ne permet pas une excursion de tension vers le haut optimale ni un gain en boucle ouverte très élevé. La réduction du gain en boucle ouverte permet en revanche peut être une meilleure stabilité du système. La diode 1N4148 en série avec la résistance de 33 Ohms polarise les bases de l'étage de sortie. Le transistor 2SC1815 ne supporte que 50 V de Vce alors que la tension maximale à ses bornes peut aller jusqu'à 80 V (entre +Vcc et -Vcc) !

L'étage de sortie (entouré rouge) de l'ampli repose sur un montage quasi complémentaire. Les transistors de sortie sont curieusement des PNP (et non des NPN !) 2SA940 (150 V, 1,5 A, 25 W) dimensionnés beaucoup trop juste en courant et en puissance ! Ils sont tout de même en parallèle et leurs courants s'équilibrent grâce aux résistances de 0,22 Ohm et dans une moindre mesure, grâce aux résistances de 33 Ohms devant la base.

La contre-réaction (entouré bleu) définit le gain en tension de l'ampli : 1 + 18 k / 470 = 39,3 (plus élevé que la moyenne des amplis de sono du commerce)

Un signal de 500 mV suffira pour obtenir 20 V en sortie (100 W rms / Ohms). Un lecteur CD (niveau ligne) peut se brancher directement sur cet ampli, sans passer par une table de mixage.

Le condensateur de 100 nF en parallèle avec le 100 uF est inhabituel et semble inutile pour cette application.

Détails de la conception de l'ampli de sono Ibiza

On observe, pour un souci de coût, que peu de valeurs de composants sont utilisées. Les résistances de 33 Ohms sont placées dans beaucoup d'endroits. Seulement 3 références de transistors sont utilisées : 2SA1015, 2SC1815 et 2SA940. Il y a toujours une économie pour l'industrie à avoir un nombre minimum de références de composants (gestion de stock, recherche de fournisseurs en cas d'obsolescence).

Aucune protection contre les court-circuits n'existe. Attention à l'utilisation de Jack 6.35 derrière les enceintes. Ne branchez jamais un Jack derrière les enceintes si l'ampli est allumé car il y a risque de court-circuit au moment où on branche le Jack dans son embase femelle.

ampli de sono ibiza schema 8

Conclusion sur l'ampli de sono Ibiza Amp-300-S

La construction de l'ampli Ibiza est très simple et ultra économique. L'ampli ne dispose pas de protection contre les court-circuits et l'étage de sortie est dimensionné beaucoup trop juste. Le transfo d'alimentation semble satisfaisant et permet d'obtenir une puissance de 2 x 90 W rms environ à 4 Ohms. Le design, très tendance avec son rétroéclairage moderne, séduira les débutants en sono ne disposant pas d'un gros budget.

ampli de sono ibiza schema 9

Autre présentation de l'ampli Ibiza Amp-300-S

Ipsw
jeudi 23 février 2012 20:46

Bonjour, si je met un transfo torique plus puissant, l'ampli sera plus puissant?

@ipsw
jeudi 1 mars 2012 09:13

Oui, une alimentation toridque de 2x65V pour atteindre réellement 2x100w efficace en 4ohms et possibilité de le bridger.

Mpeg2fan
mardi 1 mai 2012 16:21

Ce qui n'est pas très clair, c'est la nature des entrées. Sont-elles symétriques? Cela parait peu évident au vue des circuits d'entrée sur les schémas. Les RCA sont asymétriques, ça s'est incontournable. Par contre le vendeur parle d'un jack stéréo alors qu'il semble y en avoir 2. Comment sont ils cablées symétrique ou asymétrique. Merci de votre aide. Pour la personne qui veut une Ferrari avec une DS3, il faut être raisonnable. Filtrez mieux serait déjà bien.

Nina67
mercredi 2 mai 2012 08:59

Bonjour mpeg2fan, Les entrées sont asymétriques, comme des RCA. Les deux signaux du jack stéréo sont répartis en deux jacks mono. C'est un cable en Y. Cordialement

Djmax
samedi 19 mai 2012 19:30

Salut je voudrais utiliser ce matériel pour la sono. J'ai des wharfedale Pro EVP12 (100W continu- 200W programme - 400W peak derriere . Piloté en tête par une DDM4000 de chez berhinger. Je devrais modifier quoi le mieux pour avoir un circuit stable sans risquer de griller mes HP ou perdre mon ampli en court de soirée due à une surchauffe ou à une défaillance de transistors ?

nina67 Nina67
lundi 21 mai 2012 21:14

Bonsoir, Il n'y a pas de solution très simple pour rendre l'ampli plus robuste. L'étage de sortie ne comporte aucunr protection contre les courts-circuits, donc même avec des transistors plus puissants, un court-circuit, même très bref, sera fatal. En revanche, pour un fonctionnement intensif normal, on peut mettre des TIP142/TIP147 à la place des 6 transistors de sortie (2x drivers + 4x 2SA940). Cordialement

Abdou
dimanche 27 mai 2012 09:34

Salut je voudrais un circuit imprimé de ce fameux montage si c'est possible .Cordialement

nina67 Nina67
mercredi 30 mai 2012 20:43

Bonjour, je n'ai pas le circuit imprimé de l'ampli Ibiza Amp 300.... cordialement

Pinpin62230
mercredi 30 janvier 2013 10:03

Apparemment le courant de repos est nul V Re = 0mV Donc distorsion de raccordement à faible niveau.

nina67 Nina67
mercredi 30 janvier 2013 10:11

bonjour, Oui, c'est bien de la classe B (et non AB). Pas de courant de repos, pas d'échauffement au repos. C'est le plus simple à concevoir. Cordialement

Choice
samedi 29 décembre 2012 10:22

Bonjour, Pour info, j'ai 2 amplis Ibiza Amp 300 de juin 2012 nouvelle génération, les transistors sont 2 TIP41C et 2 TIP 42C, l'étage de sortie est protégé avec allumage décalé par relais. J'ai changé les condos par des 4700uF et le son est correcte. Je m'en sert d'amplis de retour de scène sur des enceintes 8ohms 120 watts. cordialement.

Nina67
samedi 29 décembre 2012 10:27

Bonjour, merci de cette information ! En revanche, le relais est peut-être simplement là pour la temporisation à l'allumage, et pas pour protéger en cas de court-circuit ou de courant continu. A suivre, donc... Cordialement

Jeremy
samedi 29 décembre 2012 18:56

Bonjour, serait il possible d'avoir une photo de la carte amplificatrice des nouveaux ampli amp-300, parce que je serai tres curieux de pouvoir comparer avec les anciens modeles et par rapport aux modeles SPL-700 et 1000 Cordialement

Nina67
dimanche 30 décembre 2012 08:45

Bonjour, Je n'ai malheureusement pas cette carte sous la main... Cordialement

Gooxee
dimanche 30 décembre 2012 19:40

Bonsoir, Voici la carte en recto/verso, pour info... http://imageshack.us/photo/my-images/15/20121230182859.jpg/ http://imageshack.us/photo/my-images/221/20121230182834.jpg/ Cdlt

Jeremy
jeudi 3 janvier 2013 15:02

merci beaucoup, C'est quel modele sur la photo? la nouvelle version du amp-300? Cdlt

Nina67
jeudi 3 janvier 2013 15:14

Bonjour, il s'agit d'un modèle d'avant 2011, donc ancien. C'est l'ampli Ibiza Sound Amp-300-S. Cordialement

Jeremy
jeudi 3 janvier 2013 16:04

et petite question , quelle est la référence sur les transistors de puissance sur la photo ? Bien Cordialement

Jeremy
jeudi 3 janvier 2013 16:05

pour la version, c'est celle avec la face avant toute noir ?

Nina67
vendredi 4 janvier 2013 07:25

Bonjour, la photo de la face avant est sur la première photo de l'article. Il existe aujourd'hui début 2013 le même ampli remis à jour avec une face avant blanc laqué très design. Apparemment aussi, modifications sur la carte électronique (transistors de puissance 2SA940 -> TIP41C + TIP42C). Les transistors de puissance sur la photo sont des 2SA940 (notés "A940" sur le boitier). Cordialement

Jeremy
vendredi 4 janvier 2013 22:19

merci de votre réponse, non, je parlais des transistors de puissances sur la photo de gooxee qui ne sont certainement pas des TIP41C et TIP42C au vu de leurs boitier qui ne sont pas des TO-220 Bien Cordialement PS: j''ai oublié le plus important en vous souhaitant de bonnes fetes de fin d'année et une joyeuse nouvelle année

Nina67
vendredi 4 janvier 2013 22:37

Bonsoir, le mystère persiste... Effectivement, ce ne sont pas des TIP41C + TIP42C. En revanche, en Darlington (mais ça n'en est probablement pas), il y a les TIP142 / TIP147 et BDW83C / BDW84C qui sont performants. Cordialement

Jeremy
samedi 5 janvier 2013 09:47

bonjour, petite question, les résistances de 0.22ohms servent à quoi ? (quel est l'impacte de cette valeur, cette valeur est elle critique ?) sur le SPL-700, en sortie des TIP41C et TIP42C se sont des 0.47 ohms, un changement de ces résistances par des 0.33Ohms qu'induirait il ? Cordialement

Nina67
samedi 5 janvier 2013 17:05

Bonsoir, les résistances d'émetteur servent à régler le courant de repos si il y en a de façon stable (dérive thermique réduite) et en tous cas, elles servent à équilibrer les courants dans les transistors quand ils sont en parallèle. La valeur est critique sur des amplis hifi où on court à la catastrophe si on réduit trop ces résistances (courant de repos illimité et surchauffe immédiate). Pour les amplis classe B comme l'Ibiza, mieux vaut laisser la valeur d'origine. Elle influence de façon très faible sur la puissance de sortie. Voir aussi : http://www.astuces-pratiques.fr/electronique/transistor-en-parallele-et-resistance Cordialement

triac Triac
dimanche 6 janvier 2013 00:19

Bonjour, Aujourd'hui j'ai reçu un ampli Ibiza AMP300, mais encore différent, le relais sert à la tempo lors de l'allumage, les transistors utiliser sont 2SB817 et 2SD1047. La carte est aussi différente. J’essaierais de prendre des photos. Par contre, toujours 4 condensateurs 1000µF 50V, c'est vraiment très très juste. Si ont veut améliorer un peut l'ampli faudrait au moins 4x 2200µF/50V après si on met plus haut, il n y aura pas assez de place.

Jeremy
dimanche 13 janvier 2013 00:24

moi je serai volontiers intéressé par des photos =) Cordialement

Nina67
dimanche 27 janvier 2013 14:18

Bonjour, vérifiez le filtre dans l'enceinte (condensateurs, inductances) et les faux contacts dans l'enceinte. Si l'ampli Ibiza présente une défaillance, elle fait sauter des transistors violemment. A moins que vous n'ayez une version d'Ibiza plus récente (2012) ? Le crachouillement est il encore présent à fort volume ? Cordialement

Willmodelisme
dimanche 27 janvier 2013 01:05

Bonjour. J'ai cet ampli AMP300 pour une petite sono. J'ai changé les condensateurs par de 10000. J'ai des aiguës qui crachouillent. Le problème persiste et est identique sur les 2 voies. MA table est de qualité, les tweeter sont des APT150. Je ne sais pas de quoi cela provient, je pense a l'ampli. Auriez vous des pistes ?

Willmodelisme
lundi 28 janvier 2013 18:33

Merci de votre réponse. Non, en tout cas a fort volume je ne l'entends pas. Je vais vérifier mes filtres. Mais de mémoire, le crachouillis était présent avant que je ne change mes tweeter piezzo par des APT 150 . Avec les piezzo, je n'avait pas de filtre, juste les résistances. C'est a cause de ces crachouillis dans les aiguës que je suis passé aux APT + filtre. J'ai aussi acheté de vrais câbles HP, avec speakon et tout.

Musicparadis
jeudi 14 février 2013 14:23

bonjour je possede déja 2 enceintes de marque ibiza et je voudrais acquerir l ampli amp 300 je voudrais avoir votre avis sur la qualité du son en soirée car je trouve que les enceintes dévellope un peu trop aigu en puissance

Nina67
jeudi 14 février 2013 15:17

Bonjour, les amplis Ibiza sont des modèles d'entrée de gamme, pas très robustes. Pour les aigus, vous pouvez dévisser un tweeter et le déconnecter si vous trouvez qu'il y a trop d'aigus. Cordialement

Musicparadis
jeudi 14 février 2013 18:13

merci pour tes conseils

Termit
jeudi 7 mars 2013 19:50

Bonjour, en ce moment il y a une boutique sur Ebay qui vend cet amplificateur à vil prix... 10 euros! Je pense remplacer l'amplificateur qui est en panne par cette carte à base de TDA7293. Elle a tout ce qui manque à l'original. http://www.ebay.fr/sch/i.html?_nkw=TDA7293+NE5532+80w&_sacat=0&_odkw=TDA7293+%2BNE5532+80w&_sop=16&_osacat=0&_from=R40&LH_PrefLoc=2

Nina67
vendredi 8 mars 2013 17:36

bonsoir, le 8 mars 2013, le prix est de 25.23 euros + 7.26 euros de port. Cordialement

Termit
lundi 11 mars 2013 15:51

Et il y a aussi le LM3886 qui peut avantageusement remplacer le simulacre d'amplificateur qui est à l'intérieur de ces AMP300 ! http://www.ebay.fr/sch/i.html?_sop=15&_from=R40&_sacat=0&_nkw=LM3886%20%2B%20NE5532&LH_PrefLoc=2&rt=nc&_pppn=r1&_mPrRngCbx=1&_udlo=10&_udhi Prévoir un dissipateur en plus évidemment. http://www.ebay.fr/sch/i.html?_sacat=0&_from=R40&_nkw=Aluminum%20LM3886%20TDA7293&LH_PrefLoc=2&_sop=15

nina67 Nina67
lundi 11 mars 2013 16:15

Bonjour, la tension d'alimentation maximum du LM3886 est de +/-42V (avec du signal). Le LM3886 remplace très bien (et en mieux !) l'ampli Ibiza, mais attention à la tension d'alimentation qui n'est pas loin de +/-42V... La tension d'alimentation fluctue proportionnellement au secteur 230V qui peut atteindre 253V (10% autorisés à EDF par eux-mêmes) Cordialement

Termit
lundi 11 mars 2013 17:15

Il m'est arrivé d'avoir des problèmes de tension max sur des TDA7294 avec des transformateurs toroïdaux, comme les spires enroulées pour obtenir la tension de sortie sont à l'extérieur du transformateur il est très facile d'en enlever quelques une pour avoir une tension moindre. Dans les conditions d'alimentation du AMP300 des baffles avec une impédance de 8ohms sont obligatoires avec les LM3886 et TDA7293, si vous voulez utiliser des 4ohms, il faut débobiner le transformateur. Bon bricolage.

nina67 Nina67
mardi 12 mars 2013 09:02

Bonjour, effectivement, le LM3886 demande une tension d'alim plus faible à 4 Ohms. C'est dommage parce que du coup, à 8 Ohms, la puissance est réduite. En tous les cas, pour la fiabilité, il faut éviter d'approcher le maximum absolu du LM3886. Il faut aussi débobiner autant de spires sur les 2 enroulements du secondaire. Cordialeemnt

Chris
dimanche 21 avril 2013 09:54

bonjour problème avec un ampli Ibiza-300 jais fiat une grosse betise jais branché mon câble XLR mé jais pa vue jais mie la jack 6.35 de lentré du micro de l ampli suite a sa pu aucun son a la table de mixage mé quand je branche un lecteur cd et tout en directe sur l ampli en il a du son mé dé je mé la table et le lecteur branché sur la table pa de son peux tu me dire stp qes jais pu tramé comme pièce de dans de dans que je pe le changé merci boucou merci

nina67 Nina67
lundi 22 avril 2013 13:49

Bonjour, je ne trouve pas l'explication très claire... Si on arrive à faire sortir du son de l'ampli, il n'est sans doute pas mort. C'est peut-être la table de mixage qui a pris une claque? Cordialement

Samy
mardi 21 mai 2013 09:51

bonjour,comment peut on protéger un ampli de puissance contre un court-circuit ,un montage pour la simulation.merci

nina67 Nina67
lundi 27 mai 2013 12:30

bonjour, il n'y a pas de moyen simple pour protéger un ampli de puissance. Mettre un fusible n'est pas une solution efficace, les transistors ont déjà cramé alors que le fusible n'est pas encore fondu... Il faut en fait ajouter un montage qui lit la tension aux bornes des résistances d'émetteur. Cordialement

Toto
mardi 11 juin 2013 09:32

Bonjour, Je voudrais faire acquisition de cet ampli et ma question est: Peut on le bridger? c'est à dire au lieu d'avoir une puissance de 2x240 watts, pourrais je en faire qu'une seul sortie de 480 Watts MAX. Je vous remercie par avance de vos conseilles. Cordialement

nina67 Nina67
mercredi 12 juin 2013 09:20

Bonjour, je ne sais pas si le montage est prévu pour. En théorie, on peut le bridger en reliant la sortie 1 à la base du transistor de droite de l'étage différentiel par une résistance de 18k (même valeur que la résistance de contre réaction). Dans ce cas, le canal modifié devient le - du bridge. En tous les cas, l'ampli Ibiza a une nouvelle version depuis 2011 et le schéma a peut-être changé un peu. Par ailleurs, la puissance réelle est plutôt de 2x80Wrms à 4 Ohms. Cordialement

Toto
mercredi 12 juin 2013 10:46

Merci nina67, comme je ne connais rien en éléctro, je vais m'orienter vers une ibiza ip500,modèle bridgeable avec commutateur, je sais que c'est du bas de gamme mais vu le prix (99 euros). Juste pour y brancher une enceinte passive à 8 ohms (ibiza aussi) pour faire des répétitions orchestre. Pas de sonorisation avec. Salutations

Guy
jeudi 13 juin 2013 07:11

Bonjour, je me suis offert un ampli novistar 300 (bricodepot), peux t'on brancher un caisson de basse Yamaha YST-SW012 je suis un peu novice en la matiere. Merci bonne journée

nina67 Nina67
vendredi 14 juin 2013 22:39

bonjour guy, il me semble que le caisson de basse Yamaha YST-SW012 n'est pas un simple caisson passif. Il ne peut donc pas se brancher sur un ampli de sono. Le plus économique et le plus efficace est de fabriquer soi même un caisson ou d'en acheter un passif (passif = caisson a qui besoin d'un ampli pour fonctionner = caisson qui n'a pas d'électronique à l'intérieur). Cordialement

Doudi
lundi 17 juin 2013 09:54

Bonjour, Je viens de récupérer un AMP-300 qui a un problème: dès qu'on l'allume le fusible flambe et évidemment tout s'éteint. J'ai suivi les spécifications requises, 3A 250V. Une idée de l'endroit d'où pourrait venir le problème? Merci

nina67 Nina67
lundi 17 juin 2013 10:01

Bonjour, Vérifier les transistors de puissances montés sur le radiateur. On peut les tester au multimètre : si il y a un court-circuit entre collecteur et émetteur, le transistor est HS. Le plus prudent est de changer tous les transistors de puissance du même canal. Bien sur, pour éviter de cramer un truc, branchez une ampoule 40W ou 60W en série avec l'ampli côté secteur, ça évitera les dégats. Si l'ampoule s'allume et que la tension d'alimentation ne monte pas, il y a un problème. Cordialement

Guy
lundi 17 juin 2013 11:25

Bonjour Nina, merci pour cette réponse. bonne journée

Jimmy
jeudi 8 août 2013 20:37

Bonjour, je viens de récupérer un ampli de ce type, c'est le modèle amp-600. Une des sorties grésille, cela ne provient pas de l'enceinte mais vraiment de la sortie ampli. j'ai testé les transistors sur le radiateur de manière simple (ne connaissant pas la procédure exact) et je trouve les même valeurs. Auriez vous une idée des éléments à controler ? Ou une idée de l'origine du problème ayant étudier un produit similaire ? De ce qui m'a été dit, la platine de mixage branché dessus à surchauffer, puis l'ensemble c'est coupé et depuis la sortie gauche grésille. Merci d'avance pour vos lumières.

Shadow66350
mercredi 11 décembre 2013 13:39

Bonjours, j'ai le model 2011 de l'AMP-300, et j'aimerai savoir si c'est possible de le bridger pour brancher une enceinte en mono sous 8ohms ?

nina67 Nina67
mercredi 11 décembre 2013 13:43

Bonjour, Non, il n'existe pas de moyen facile pour le bridger. Par ailleurs, supporte-t-il vraiment le 4 Ohms en mode stéréo normal ? Cordialement

Shadow66350
mercredi 11 décembre 2013 13:51

Merci, pour ta réponse rapide. Perso, je suis en 2 fois 4 ohms sur cette ampli, je n'ai aucun problème, il fonctionne plutôt bien.

Jeanlouis38
mercredi 18 décembre 2013 17:02

Bonjour Suite a des essais non sono j'ai trois résistances qui ont grillées sur l’étage d'entrée (?) Je possède un AMP1000 si une personne possède un schéma ou peu m'indiquer les valeurs des trois résistances car le CI a brulé merci

nina67 Nina67
jeudi 19 décembre 2013 11:10

Bonjour, si un seul canal a grillé, comparez avec le canal encore bon. Sinon, ça va être difficile. Probablement des transistors de puissance qui ont claqué et qui ont fait claqué des résistances. Vérifiez si il y a court-circuit entre collecteur et émetteur des transistors de puissance... Cordialement

Jeanlouis38
samedi 21 décembre 2013 17:11

Bonjour nina67 Vous avez tout bon J'ai 2x 2SB817 ,2x 2SC647 , 3x 2SC2240 , et 2x 2SA970 qui ont grillé en plus Pas facile de trouver ces ref sur RS ou farnell Avais vous un founisseur european ou bien connaissez vous des équivalents Ps La deuxieme voie fonctionne bien mais en forçant le relais de tempo Salutation

nina67 Nina67
mardi 24 décembre 2013 20:37

Bonsoir à vue de nez, regardez le TIP41C et TIP42C ou comme driver MJE340/MJE350. Pour la partie puissance, on peut remplacer par des TIP142 et TIP147 qui sont des Darlington intégrés (10A 100V 125W). Cordialement

Mougp09
mardi 7 janvier 2014 18:22

Bonsoir, déjà très bon article qui permet de se donner un idée de ce que vaut cet ampli. J' avais une question : ce qui peut provoquer des courts circuits peut venir du fait de brancher ou débrancher une source (Rca ou jack) pendant que l' ampli est allumé (le bruit désagréable qu' on entend des fois quand on le fait ..) ou cela n' a rien a voir ?

nina67 Nina67
mardi 7 janvier 2014 18:53

bonsoir, non, cela ne crée pas de courts circuits, mais peut créer une surtension transitoire si le volume de l'ampli est mis fort. Il vaut mieux mettre le volume à zéro quand on branche ou débranche un cable d'entrée; Cordialement

Vince25
mercredi 8 janvier 2014 12:24

Bonjour, Je possède un AMP600 qui fonctionne à peu près bien mais il arrive qu'il se coupe lorque la musique est un peu fort! On baisse le son et ça revient! En le connaissant bien , on arrive à l'utiliser sauf qu'il ne faut pas dépasser un certain niveau de son pour ne pas qu'il coupe. J'ajoute que le système que je branche dessus est une table de mixage normale, non amplifiée, du type table de mixage sono avec 4 entrées micro et 4 entrées instruments. Pouvez vous m'aider à trouver d'où vient le problème? car il y a bien un problème puisqu'on m'a prêté un autre ampli du même type et tout va bien. D'avance merci pour l'aide qui me sera apportée. Vince

nina67 Nina67
mercredi 8 janvier 2014 13:02

bonjour, pas vraiment d'idée... Il y a peut etre des faux contacts dans les soudures des composants de puissance (transistors, connecteurs, relais, résistances de puissance). dans ce cas, refaire les soudures arrange le problème. Cordialement

Vince25
mercredi 8 janvier 2014 15:27

Merci pour votre réponse mais toutes les soudures ont été refaites car les chinois on du souder au plomb et non à l'étain tellement les soudures d'origine étaient pourries!

Swoop
jeudi 30 janvier 2014 13:14

Bonjour, Sur le schéma de l'alimentation de l'amp-300, il conviendrait, pour être fidèle à la réalité, d'ajouter après les condensateurs de 1000µF/50 Volts, deux condensateurs non polarisés ( un pour GND; + VCC et un pour GND; -VCC) de 100 nanofarads chacun (haute fréquence) et deux résistances de 2,2K. Cordialement

nina67 Nina67
jeudi 30 janvier 2014 13:29

Bonjour, oui, d'accord pour ajouter les 100nF et 2.2k au schéma de l'alimentation. En revanche, les condensateurs 1000uF sont représentés sur le schéma de l'alimentation. Cordialement

Spass123
dimanche 13 avril 2014 13:00

bonjour j'ai besoin d'aide j'ai un caisdson ibiza portable avec lecteur cd mp3 est alimentation 12v batterie rechargable mais le hic c'est que le ga qui me l'as refiler a bidoiuller sur la fiche de branchement de l'alimentation 220V il y a 2 fils rouge a la sortie du transformateur est ce 2 phase( + ) ou est ce phase est neutre???

nina67 Nina67
lundi 14 avril 2014 07:54

Bonjour spass123, si ce sont les fils qui allaient vers la fiche secteur, il s'agit de la phase et du neutre. On peut alors brancher dans n'importe quel sens. Cordialement

Carl45
jeudi 17 avril 2014 23:27

J ai un ampli neuf et âpre une semaine il salume plus que puisse faire

Yashiru
dimanche 11 mai 2014 16:08

Bonjour j'ai fait l'acquisition de cet amplis ibiza AMP-300 il y a quelques mois et hier je me suis rendu compte que la sortie bornier de gauche ne fonctionne plus et il possible de le réparer et si oui comment? merci de votre réponse

nina67 Nina67
dimanche 11 mai 2014 19:01

Bonsoir, si vous êtes sur de vous même, vous pouvez tenter de remplacer tous les transistors de l'étage de sortie du canal concerné (les transistors fixés sur le radiateur). Il faut aussi vérifier les autres transistors qui ont peut etre pris une claque en meme temps. Cordialement

Patms
samedi 14 juin 2014 07:51

Bonjour, J'envisage de brancher le IBIZA AMP 300 en retour de scène sur 2 baffles retour Yamaha de 200W chacune. Cela pose problème ?? ou dois-je me retourner sur un autre ampli sachant que le maximum de puissance utilisé en retour est d'environ 80W ! Merci de votre réponse. cordialement.

nina67 Nina67
dimanche 15 juin 2014 12:00

Bonjour, c'est parfait ! L'ampli Ibiza doit faire environ 2x70W à 8 Ohms. Cordialement

Nono89
lundi 16 juin 2014 16:28

bonsoir , attention c'est un ampli ou faut surtout mettre les volune a 0, et brancher les hps avant d'allumer l'ampli , un default est le relais qui ne colle pas assez ,et provoque des crachements dans le hp droit ou gauche,il faut le désouder ,enlever la protection en ne cassant pas les pattes de retenue,et avec une toile emerie très fine ,ou lime a ongle trés fine ,un peut de bombe a contact et le tour est joué , avec de bonnes enceintes pour des petites kermesses ou soirées ,c'est sympas ( petit budget ) a +++++++++++ NOEL

DjWade
vendredi 1 août 2014 20:11

slt je suis un debutant et je me demender si sur un ampli comme celui la je pouvver brancher mon pc ??

nina67 Nina67
samedi 2 août 2014 10:34

bonjour, oui, on peut brancher un ampli de sono directement sur un PC ou un téléphone en utilisant un cable minijack-RCA. Il vaut mieux mettre le son du PC à fond parce que le niveau est plus faible qu'un lecteur cd ou une table de mixage. Cordialement

Vinz756
mardi 19 août 2014 10:59

Bonjour, Je constate qu'à l'allumage de mon ampli Ibiza 600, le Vu-mètre de droite est au max alors que rien n'est branché et que le niveau est à 0 - le gauche marche normalement. Savez-vous d'où cela peut venir? Est ce réalisable comme réparation sachant que je suis débutant? Merci d'avance pour vos réponses!

nina67 Nina67
mardi 19 août 2014 11:39

Bonjour, c'est peut-être l'étage de sortie. Il faut vérifier si il y a une tension continue sur la sortie (bornier haut parleur droit). Si c'est le cas, il faudra changer tous les transistors de puissance du canal droit. Cordialement

Bubu 77
mercredi 24 septembre 2014 06:06

Bonjour Je viens de constater que mon ampli est hors service,je l'allume mais aucun son ne sort et surtout je vois que les diodes "PROCTECTION" sont allumées.D'ou provient le probleme??merci de vos réponses.

nina67 Nina67
mercredi 24 septembre 2014 06:33

Bonjour, il s'agit probablement de l'étage de sortie qui est HS et qui fournit une tension continue et donc la protection se met en route. Il faut vérifier avec un voltmètre en position DC si il y a une tension importante sur chaque canal (côté émetteur des transistors). Si c'est le cas, c'est qu'il faut changer les transistors. Cordialement

KONE NAGNIHIN SIRIKI
lundi 6 octobre 2014 11:42

J'aimerai connaitre l’électronique en tant que tel . j’ai fais une formation en électronique donc sa me ferra plaisir d’élargie mes connaissance je vous remercie .

Pedro 91
lundi 20 octobre 2014 14:58

Bonjour, Je recherche exactement le meme sujet (et surtout avec schéma) pour des enceintes ibiza Disco 15B. Si possible, d'avance merci

Pedro 91
lundi 20 octobre 2014 15:10

Bonjour, Je recherche exactement le meme sujet (et surtout avec schéma) pour des enceintes ibiza Disco 15B. Si possible, d'avance merci

Pedro 91
lundi 20 octobre 2014 15:11

Bonjour, Je recherche exactement le meme sujet (et surtout avec schéma) pour des enceintes ibiza Disco 15B. Si possible, d'avance merci

Djjerem
mardi 20 janvier 2015 15:10

Oula! bonjour à tous. je possède cet ampli mais je le croyais plus puissant. J'ai besoin d'aide concernant mon branchement actuel qui est loin d'être terrible. Je fonctionne avec un branchement sortie droite (en speakons) vers un caisson de 300 watts RMS et en sortie gauche avec un branchement en parallèle de mes deux satellites qui font 250 watts rms chacune. Je n'aime pas ce branchement car j'ai peur pour mon ampli et qu'il n'est pas vraiment en stéréo. Heureusement que j'utilise un double egaliseur mais c'est pas un miracle. Je voulais savoir si en changeant mes borniers des mes satellites par des borniers speakons , je pourrais brancher mon caisson qui possède deux entrées (in) SPEAKONS et une Sortie (Out) speakons. Le but c'est que j'aimerai amélioré ma configuration à moindre frais. Merci d'avance pour vos réponses rapide. Cordialement jérémy

nina67 Nina67
jeudi 22 janvier 2015 09:05

Bonjour, je pense que ce que vous avez fait est ce qu'il y a de mieux avec le matériel, sauf si la sortie speakon est reliée à un gros filtre passif dans le caisson. A voir si il y a un filtre passif dans le caisson. Si oui, pourquoi pas mettre un satellite dessus ? Sinon, ce que vous avez fait est le mieux. Pas grave si c'est pas de la stéréo classique pour l'ampli. Cordialement

Dav38
dimanche 10 mai 2015 13:16

bonjour, je n'y connais pas grand choses j'ais acheter cette amplis en tant qu''amateur et je voudrais savoir si il étais possible d'y brancher un micro. merci

nina67 Nina67
mardi 26 mai 2015 11:35

Bonjour dav38, non, on ne peut pas brancher de micro sur cet ampli. Il faut passer par une table de mixage dans ce cas. Cordialement

Eric
lundi 8 juin 2015 12:53

bonjour j'ai acheter un pack ibiza. ampli amp 300 + 2 enceinte 2x400w en 8homs.je voudrais savoir pour le branchement des enceintes si je les branches avec le fil rouge es blanc livrer avec.ou avec une prise XLR/jack.sur la notice il es pas indiquer qu'elle prise de l'ampli es a 4 homs ou 8 homs.merci

Aldo30
lundi 8 juin 2015 12:57

bonjour j'ai acheter un pack ibiza. ampli amp 300 + 2 enceinte 2x400w en 8homs.je voudrais savoir pour le branchement des enceintes si je les branches avec le fil rouge es blanc livrer avec.ou avec une prise XLR/jack.sur la notice il es pas indiquer qu'elle prise de l'ampli es a 4 homs ou 8 homs.merci

nina67 Nina67
mardi 9 juin 2015 07:19

Bonjour Aldo30, le cablage n'a aucune influence sur l'impédance en jeu. L'ampli Ibiza peut fonctionner à 8 Ohms ou à 4 Ohms. Vous pouvez choisir n'importe quel cablage. Cordialement

Aldo30
mardi 9 juin 2015 11:24

bonjour nina67 merci pour le renseignement

Aldo30
dimanche 14 juin 2015 15:13

bonjour j'ai un ampli ibiza amp 300 es j'aimerais me prendre un Caisson de basses actif Ibiza 38cm 800W Bi-Amping PA..je voudrais savoir si je pourrais y brancher mon ampli dessus pour avoir plus de puissance

nina67 Nina67
dimanche 14 juin 2015 15:20

Bonjour Aldo30, je ne suis pas sur que ce soit une très bonne idée, si le caisson est actif, il y a déjà un module d'ampli à l'intérieur, certes pas très puissant mais si vous mettez un ampli qui donne une puissance double (puissance réelle, pas commerciale), vous ne gagnerez que 3dB... Cordialement

Aldo30
dimanche 14 juin 2015 16:47

merci nina67

Nick51
jeudi 3 septembre 2015 11:44

Possible de remplacer 2SA940 par des MJE15031 ?

Etroy
jeudi 10 septembre 2015 15:00

Bonjour. Je trouve que le ventilateur fait vraiment beaucoup de bruit. Est-il possible de réduire la vitesse de rotation par exemple pour palier à ce problème ?

nina67 Nina67
mardi 15 septembre 2015 19:30

bonsoir etroy, excusez moi mon retard à vous répondre. Pour le ventilateur, vérifiez que l'ampli ne chauffe pas trop. Si vous diminuez la vitesse du ventilateur, l'ampli chauffera davantage... Vous pouvez couper le fil rouge du ventilateur et mettre une résistance de 10 Ohms, 22 Ohms, 47 Ohms, ou n'importe quelle valeur pour le ralentir à votre guise (attention : la résistance doit faire au moins 1W et attention l'ampli ne doit pas trop chauffer). Sinon, un montage qui coupe le ventilateur quand il n'y a pas de musique. Cordialement http://www.astuces-pratiques.fr/electronique/ventilateur-intelligent-pour-ampli-sono

nina67 Nina67
mardi 15 septembre 2015 19:38

bonsoir Nick51, oui, le MJE15031 devrait faire l'affaire sans souci. Cordialement

Nick51
samedi 19 septembre 2015 03:36

Bonjour nina67 Merci pour la réponse , finalement j'ai remplacer les 8 transistors par des TIP42C , remplacer les résistances d'émetteurs par des 0,22R 2W . Apres essai l'ampli chauffe beaucoup moins , Cordialement

nina67 Nina67
samedi 19 septembre 2015 11:33

bonjour Nick51, tant mieux si vous êtes satisfait de votre modification ! A bientôt

djkarter Djkarter
vendredi 2 octobre 2015 06:28

http://www.astuces-pratiques.fr/electronique/ampli-ibiza-amp-300-s typon pour l'ampli ibiza amp-300s si c pas trop claire demander le moi a dd suivante [email protected] serais un plaisir de vous lenvoyer.. cordialement votre gerald .

Gidu
lundi 12 octobre 2015 13:12

Salut ! Les deux résistances de 220 Ohms ont cramé sur un canal.Je soupçonne les transistors de puissance d'avoir dégagé. Qu'en pensez-vous ?

nina67 Nina67
mardi 13 octobre 2015 08:51

Bonjour Gidu, oui, il s'agit probablement des transistors de puissance qui ont claqué. Vérifiez si ils sont en court circuit entre collecteur et émetteur. Il faudra bien sur les remplacer si ils sont hs. Mieux vaut les remplacer tous (sur un canal). Cordialement

Pierrot89350
mercredi 11 novembre 2015 17:23

Bonjour nina67... tout d'abord merci beaucoup pour votre aide. J'ai changé le transistor de sortie grillé par contre il y a toute la rangée de led droite qui reste allumée. je crois aussi que le 1N4148 à grillé... Qu'en pensez-vous!!! merci.

Fladz
mercredi 11 novembre 2015 19:53

bonjour jai mon volume coter droit qui ne sort plus de son et de que je tourne le bouton de volume l'ampli ce coupe direct ca fait un ptit clac l'autre coter pas de souci que faire,,,,,merci

nina67 Nina67
lundi 16 novembre 2015 14:56

Bonjour, pour la rangée de LED qui s'allume et pour le souci sur un canal de l'ampli, il s'agit de transistors qui ont grillé. Il faut les remplacer tous pour un canal et ne pas en changer qu'un. Il faut aussi vérifier l'état des transistors intermédiaires pour être sur (tester les 2 jonctions diode avec le multimètre en position diode) Cordialement

Thibaut kalunga
mercredi 23 mars 2016 09:00

excellent amplificateur, et si nous utilisons a l'étage de sortie les 2N3055 pour plus de puissance?

nina67 Nina67
mercredi 23 mars 2016 09:37

Bonjour thibaut, non il ne faut pas utiliser des 2N3055. Sur le schéma présenté ici, il s'agit de PNP, donc il faudrait choisir des TIP2955. Ceux là, comme les 2N3055 font 70V et ne conviennent que jusqu'à +/-35V d'alimentation, ce qui est trop juste. Prendre un transistor plus gros n'augmente pas la puissance de l'ampli, mais donne une plus grande marge de fonctionnement thermique au transistor. Cordialement

Maxime
mercredi 2 novembre 2016 21:49

Bonsoir, j'ai un ampli Ibiza Sound amp300, et j'ai un phénomène qui m'embête dessus je voulais savoir si on pouvait contourner cela, quand je l'allume il fait un bruit de type "pok" dans les enceintes ( alors que les niveau de l'ampli sont a zéro) et on entendent dans les enceintes un petit bourdonnement (qui je pense doit venir de l'ampli que est clairement mal foutue) comme si il y avait un défaut de masse. Merci pour vôtre aide, Cordialement.

nina67 Nina67
jeudi 3 novembre 2016 13:50

Bonjour maxime, il faut commencer par mesurer au voltmètre DC si il y a une tension continue sur le haut parleur qui présente la ronflette. Si il y a plus de 20V, ce sont certainement des transistors de sortie qui ont grillé. Cordialement

Tom608
mercredi 21 décembre 2016 11:39

bonjour, peut on ajouter une protection court circuit pour les transistors ?

nina67 Nina67
jeudi 22 décembre 2016 15:56

Bonjour tom608, on peut ajouter une limitation de courant comme les composants dessinés en vert : http://www.astuces-pratiques.fr/electronique/ampli-simple-500w-a-1000w-schema

nina67 Nina67
jeudi 22 décembre 2016 15:56

Bonjour tom608, on peut ajouter une limitation de courant comme les composants dessinés en vert : http://www.astuces-pratiques.fr/electronique/ampli-simple-500w-a-1000w-schema

nina67 Nina67
jeudi 22 décembre 2016 15:57

Bonjour tom608, on peut ajouter une limitation de courant comme les composants dessinés en vert : http://www.astuces-pratiques.fr/electronique/ampli-simple-500w-a-1000w-schema

Mathieu S
vendredi 12 janvier 2018 00:03

Bonsoir, j'ai une question importante est crucial pour ma sono.J'ai brancher parfaitement tout les câbles au bon endroit, je l'ai utilisé pour la nouvelle année de 2017. Très bon son, sauf qu'après un orage, il est rester brancher. Et depuis, il s'allume j'ai du son qui sort des amplis mais pas a fond, les 500W ne fonctionne plus.Avez vous des solutions, merci a vous, Cordialement

nina67 Nina67
vendredi 12 janvier 2018 08:40

Bonjour, vous avez un ampli Ibiza ? Quoi qu'il en soit, c'est anormal, et il y a sans doute un composant qui a claqué à cause d'une surtension. Vous pouvez tenter une réparation vous-même ? Si vous êtes dans les environs de strasbourg, nous pourrons regarder l'ampli aussi... Cordialement

THIERRY HENDRICKX
vendredi 24 mai 2019 10:58

Bonjour j'ai besoin de votre aide lol alors j'ai un ampli ltc 2000 avec 2 caisson de bass 1000watts Skytec + 2 enceinte Ibiza 3 voix de 600watts tous fonctionne parfaitement sauf quand je pousse le son aux bout de 15mn des fois moins l'ampli se coupe je dois attendre quelques minute puis le r'allumer si je monte le son a la moitier sa a l'air de tenir mais si je pousse sa coupe avez vous une idée a me conseiller mes branchement sont comme cela: ampli aux caisson et du caisson je connecte les Ibiza merci pour votre aide

nina67 Nina67
vendredi 24 mai 2019 14:16

Bonjour, cela pourrait venir d'une surcharge de l'ampli (si le caisson ou l'enceinte fait 4 Ohms. Si les deux font 8 Ohms, cela serait OK) ou d'une surchauffe. Il faut alors démonter l'ampli et voir si la ventilation fonctionne toujours correctement (ventilateurs OK et filtres éventuels en mousse encrassés). Cordialement

THIERRY HENDRICKX
vendredi 24 mai 2019 16:35

merciii pour votre réponse tous est sous 8 Ohms le ventilateur fonctionne puisque je l'entend tourner je vais regarder de plus prêt cette histoire de filtre je l'utilise tous les jours casi toute la journée mais pas a fond lol les voisins aiment po lol par contre en utilisation extérieur ou salle bas a chaque fois il me fait le coup si je pousse a plus de la moitié

nina67 Nina67
samedi 25 mai 2019 08:31

bonjour, vous pouvez aussi essayer uniquement avec les enceintes ou uniquement avec le caisson. Si vous arrivez à le pousser à fond dans ce cas, c'est qu'il se met en protection liée à une surcharge. Cordialement
