Le tableau du modèle OSI est composé de plusieurs couches normalisées. Chaque composant utilisé dans le transport de données par le réseau travaille dans une de ses couches, allant de la couche physique (ex : le câblage) jusqu'à la couche application (ex : gestionnaire de partage windows).

                                        La couche physique: Elle s'occupe de la transmission des bits de façon brute sur un canal de communication. Cette couche doit garantir la parfaite transmission des données (un bit 1 envoyé doit bien être reçu comme bit valant 1). Concrètement, cette couche doit normaliser les caractéristiques électriques (un bit 1 doit être représenté par une tension de 5 V, par exemple), les caractéristiques mécaniques (forme des connecteurs, de la topologie...), les caractéristiques fonctionnelles des circuits de données et les procédures d'établissement, de maintien et de libération du circuit de données. L'unité d'information typique de cette couche est le bit, représenté par une certaine différence de potentiel. La couche liaison de données: Son rôle est un rôle de "liant" : elle va transformer la couche physique en une liaison a priori exempte d'erreurs de transmission pour la couche réseau. Elle fractionne les données d'entrée de l'émetteur en trames, transmet ces trames en séquence et gère les trames d'acquittement renvoyées par le récepteur. Rappelons que pour la couche physique, les données n'ont aucune signification particulière. La couche liaison de données doit donc être capable de reconnaître les frontières des trames. Cela peut poser quelques problèmes, puisque les séquences de bits utilisées pour cette reconnaissance peuvent apparaître dans les données. La couche liaison de données doit être capable de renvoyer une trame lorsqu'il y a eu un problème sur la ligne de transmission. De manière générale, un rôle important de cette couche est la détection et la correction d'erreurs intervenues sur la couche physique. Cette couche intègre également une fonction de contrôle de flux pour éviter l'engorgement du récepteur. L'unité d'information de la couche liaison de données est la trame qui est composées de quelques centaines à quelques milliers d'octets maximum. La couche réseau: C'est la couche qui permet de gérer le sous-réseau, i.e. le routage des paquets sur ce sous-réseau et l'interconnexion des différents sous-réseaux entre eux. Au moment de sa conception, il faut bien déterminer le mécanisme de routage et de calcul des tables de routage (tables statiques ou dynamiques...). La couche réseau contrôle également l'engorgement du sous-réseau. On peut également y intégrer des fonctions de comptabilité pour la facturation au volume, mais cela peut être délicat. L'unité d'information de la couche réseau est le paquet. Couche transport: Cette couche est responsable du bon acheminement des messages complets au destinataire. Le rôle principal de la couche transport est de prendre les messages de la couche session, de les découper s'il le faut en unités plus petites et de les passer à la couche réseau, tout en s'assurant que les morceaux arrivent correctement de l'autre côté. Cette couche effectue donc aussi le réassemblage du message à la réception des morceaux. Cette couche est également responsable de l'optimisation des ressources du réseau : en toute rigueur, la couche transport crée une connexion réseau par connexion de transport requise par la couche session, mais cette couche est capable de créer plusieurs connexions réseau par processus de la couche session pour répartir les données, par exemple pour améliorer le débit. A l'inverse, cette couche est capable d'utiliser une seule connexion réseau pour transporter plusieurs messages à la fois grâce au multiplexage. Dans tous les cas, tout ceci doit être transparent pour la couche session. Cette couche est responsable du type de service à fournir à la couche session, et finalement aux utilisateurs du réseau : service en mode connecté ou non, avec ou sans garantie d'ordre de délivrance, diffusion du message à plusieurs destinataires à la fois... Cette couche est  également responsable de l'établissement et du relâchement des connexions sur le réseau. Un des tous derniers rôles à évoquer est le contrôle de flux. C'est l'une des couches les plus importantes, car c'est elle qui fournit le service de base à l'utilisateur, et c'est par ailleurs elle qui gère l'ensemble du processus de connexion, avec toutes les contraintes qui y sont liées. L'unité d'information de la couche transport est le message La couche session: Cette couche organise et synchronise les échanges entre tâches distantes. Elle réalise le lien entre les adresses logiques et les adresses physiques des tâches réparties. Elle établit également une liaison entre deux programmes d'application devant coopérer et commande leur dialogue (qui doit parler, qui parle...). Dans ce dernier cas, ce service d'organisation s'appelle la gestion du jeton. La couche session permet aussi d'insérer des points de reprise dans le flot de données de manière à pouvoir reprendre le dialogue après une panne. La couche présentation: Cette couche s'intéresse à la syntaxe et à la sémantique des données transmises : c'est elle qui traite l'information de manière à la rendre compatible entre tâches communicantes. Elle va assurer l'indépendance entre l'utilisateur et le transport de l'information. Typiquement, cette couche peut convertir les données, les reformater, les crypter et les compresser. La couche application: Cette couche est le point de contact entre l'utilisateur et le réseau. C'est donc elle qui va apporter à l'utilisateur les services de base offerts par le réseau, comme par exemple le transfert de fichier, la messagerie...

A quoi sert un réseau ?- A communiquer- A partager des ressourcesPropriété de réseaux- transparence : l’utilisateur ne sait pas ou se trouve les données- disponibilité : augmenté si on prévoit des liaison de secours, si le réseau est maillé- adaptabilité : facilité d’ajouter des postes- fiabilité : absence d’erreurs de transmission- sécurité : confidentialité du mot de passe- performance : temps de réponse court, plus élevéModèle en couches de l’OSI :1) Couche applicationC’est le programme qui a besoin du réseau pour communiquer2) PrésentationElle est responsable de la présentation des données, de façon indépendantes du microprocesseur et du système d’exploitation ex : HTLM3) SessionElle en charge d’établir et de maintenir la communication entre les machines4) TransportLa couche transport est responsable du transports des segments de fichiers. Elle est ammené a découper un fichier en segments, a vérifier qu’ils sont tous arrivés et a les remettre dans l’ordre ex : TCP, UDP5 ) La couche réseauElle est responsable de l’acheminement des paquets entre extrémités distantes à travers le réseau. Ex : IP6) LiaisonResponsable de l’acheminement des trames entre deux nœuds du réseau avec contrôle de flux et contrôle d’erreurs.7) PhysiqueElle s’occupe du codage ou de la modulation pour le transmettre des bits8) Support physiqueCe n’est pas une couche OSI c’est le câble ou la fibre ou l’onde radioSupport :Chaque couche utilise les services de la couche en dessous, et offre ses services a la couche au-dessusModèle DOD ( Department of Defence )C’est le modèle de réseau qui a été inventé par l’armé américaine et qui a évoluer vers l’Internet par rapport au modèle OSI il est simplifiéArchitecture d’un réseauServiceClientProtocolePilotePoste Windows => carte réseau => câble => HUB, switch ou routeur.Pilote = communication entre Système d’exploitation et MatérielProtocole = Langage dans lequel les machines communiquentTCP/IP, IPX, NETBEUITCP/IP : le plus rependu et utilisé sur internentIPX : venant de NOVELLNETBEUI : pour les petits réseaux, protocole non routableClient : logiciel qui permet de communiquer avec service ex : client par réseau Microsoft.Le client est nécessaire pour utiliser des ressources partagéesService : exemple : partage de fichier ou d’imprimantePartage des ressources:Sur P2 : poste de travaille : on peut voir A : /( lecteur disquette), C: /(disque dur systeme), D: /(disque dur données) et E :/(qui est un dossier partagé de P1)SUR P2: C:> dir E: (Affiche le contenu de /P1/doc P1doc partagé (si c un lecteur réseau)Pour crée un lecteur réseau : -Commande « connecter un lecteur réseau » dans windows-net use e : /p1/doc (en Cmd)-net view : permet de voir les ressources disponibles sur le réseau. Fonctionnement de l’ordinateur :Dir > DOS > disque localDir > DOS > redirecteur > disque local ou réseau

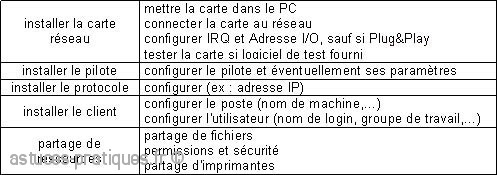

Qu'est-ce qu'un réseau informatique?Réseau = ensemble de- machines de traitement : stations, serveurs, imprimantes, …- machines de communications : commutateurs, routeurs, …- supports de transmission : câbles, fibre optique, ligne téléphonique, ...- logiciels : système d'exploitation, supervision, applications, ...Classifications :Réseau poste-à-poste et client-serveur :- poste à poste : petits réseaux, chaque poste partage desressources- client-serveur: les ressources partagées sont sur un serveur, les bases de données d'administration aussi, les stations envoient des requêtes et obtiennent des réponses.LAN et WAN :- LAN (local area network) : réseau local à l'intérieur d'unsite ou d'un bâtiment d'une entreprise- WAN (wide area network) : réseau étendu formé del'interconnexion des réseaux locauxInternet et intranet:- un internet (inter-réseau) : ensemble de plusieurs réseauxlocaux interconnectés- l’INTERNET : ensemble des machines interconnectées formantun réseau planétaire (applications Web, messagerie, forums, discussions,téléchargement…)- intranet : réseau interne d'entreprise utilisant lestechniques de l'Internet (pages web, messagerie...)A quoi sert un réseau?- à communiquer- à partager des ressources :- matérielles : espace disque, imprimante, accès distant(Internet)- informationnelles : base de données, fiches techniques,logiciels d'applicationPropriétés des réseaux:- transparence : l'usager ne sait pas où se trouvent lesdonnées sur lesquelles il travaille- disponibilité : augmentée si liaisons de secours, réseaumaillé...- adaptabilité : facilité d'ajouter des stations, desserveurs, des utilisateurs...- fiabilité : garantie l'intégrité des messages transmis,l'absence d'erreurs- sécurité : confidentialité des mots de passe, desdialogues...- performances : volume de données transmises, temps deréponse minimal...Topologies des réseaux:bus, anneau, étoile, maillé, arborescent...Installation d'un poste en réseau:

Voici plusieurs schémas représentant  Les différentes topologies des réseaux:       La topologie en bus.                     La topologie en anneau.                             la topologie en étoile.                     La topologie en maille                             La topologie en arboréscence

 Les câbles cuivres existent en 2 types : paires torsadées et paires coaxiales.Modèle équivalent d'un tronçon de base du câble :R : résistance ohmiqueL : inductanceR' : résistance de fuiteC : capacitéOn voit que l'ensemble représente un atténuateur – filtre passe bas.Paramètres secondaires du câble :AtténuationRetard de transmission (temps de propagation de groupe)Impédance caractéristique (source des réflexions)Atténuation : Elle est normale, elle peut être compensée par un amplificateur.Elle est gênante si elle dépend de la fréquence (compensation par un filtre correcteur ou égaliseur).Impédance caractéristique Zc :Définition : c'est l'impédance d'entrée d'un tronçon de câble homogène de longueur infiniepropriété : si on connecte à l'extrémité d'un tronçon de câble de longueur quelconque une impédance Zt égale à Zc, l'impédance d'entrée du tronçon Ze est égale à Zc.Réflexions :Si l'impédance Zt est différence de Zc, il se produit une réflexion du signal telle que :K = Vr / Vi     K = (Zt - Zc) / (Zt + Zc)K : coefficient de réflexionVi : tension incidenteVr : tension réfléchie

Pour se protéger des agressions ennemies, rien ne vaut un bon blindage. Le blindage d'un câble cuivre à paires torsadées est destiné à protéger les conducteurs contre les signaux parasites entrant par influence électromagnétique (parasites dus aux lampes au néon, aux moteurs électriques, aux orages...). Faut-il relier le blindage à la terre ? La mise à la terre répond à certaines règles :   1re solution : on met à la terre le blindage des 2 côtés.                   Le blindage fait bien écran entre le câble et les parasites. Mais les 2 prises de terre ne sont pas forcément au même potentiel (courants telluriques dus à la circulation du magma dans la terre, dus aux impacts de foudre...), un courant circule donc dans le blindage. Courant dans le blindage => perturbation induite dans le câble Cette solution protège bien contre les perturbations haute fréquence, mais pas contre les perturbations basse fréquence.     2e solution : on ne met à la terre qu’un côté du blindage.                   Aucun courant ne peut circuler dans le blindage, donc pas de perturbation induite... Mais, le blindage peut se comporter comme un antenne (ouverte à une extrémité) et ramasser les parasites haute fréquence, donc cette solution protège bien contre les perturbations basse fréquence, mais pas contre les perturbations haute fréquence. La 2e solution est en général appliquée en sonorisation, quand on relie un microphone à une console de mixage.     Solution la plus utilisée : En général, on n’utilisera pas du câble cuivre en extérieur. En intérieur les problèmes de différence de potentiel entre prises de terre ne se posent pas, on adoptera donc la 1re solution : blindage relié à la masse aux 2 extrémités. En extérieur, on préfèrera la fibre optique, qui n’est pas perturbée par les parasites électromagnétique. Elle sera « blindée » mécaniquement contre les rongeurs, les eaux d’infiltration et autres parasites physiques.

Voici les normes de l’Europe, celle des USA et la norme international :   Europe: EN 50173 USA: EIA/TIA-568 SP 2840 International: ISO/CEI 11801   STANDARD EIA/TIA568: L'EIA/TIA a défini le standard EIA/ TIA 568, composé de bulletins techniques, définissant les composants à utiliser: · TSB 36A : câbles à paires torsadées 100W UTP et FTP · TSB 40A : connectique RJ45, raccordement par contacts CAD · TSB 53 : câbles blindés 150W et connecteur hermaphrodite. Les paramètres principaux pris en compte sont : Impédance, Paradiaphonie, Atténuation et ACR (Ratio Signal/Bruit).   Catégorie 3 : Utilisation jusqu'à 16 MHz. Ethernet 10Mbit/s, Token Ring 4 Mbit/s, Localtalk, téléphonie, etc. Catégorie 4 : Utilisation jusqu'à 20 MHz. Ethernet 10Mbit/s, Token Ring 4 et 16 Mbit/s, Localtalk, téléphonie. Catégorie 5 : Utilisation jusqu'à 100 MHz. Ethernet 10 et 100Mbit/s, Token Ring 4/16 Mbit/s, ATM 155Mbit/s. Catégorie 5E : Le câble de Catégorie 5e (Cat5E) est aussi connu sous l'appellation "Enhanced Category 5", et est conçu pour supporter le mode "FULL DUPLEX" en mode FastEthernet et GigaEthernet. Catégorie 6: Elle permet une performance plus élevée que la catégorie 5E, et présente des caractéristiques de paradiaphonie plus serrée. La qualité d'un système de transmission de données dépend de la qualité et performance des composantes utilisées d'un bout à l'autre, appelé "CHANNEL". A noter : Toutes les composantes CAT6 doivent supporter et être compatibles au composantes de CAT5E, CAT5 et CAT3. Catégorie 7: elle est le nom générique relié au Standard ISO/IEC 11801:2002. Afin de permettre une bande passante de 600Mhz ce câble est fabriqué de 4 paires individuellement blindées d'un ruban d'aluminium, réunies dans un câble qui comprend un deuxième niveau de blindage métallique tressé, est connu en anglais sous l'acronyme S/FTP, pour "screened/foil twisted pair". Une version Fa du standard (à venir), basé sur l'utilisation du câble S/FTP exigera jusqu'à 1000Mhz, et supportera des transmissions 10Giga-T.   Norme ISO/IEC 11801 : L'ISO/IEC a voté en juillet 94 la norme IS 11801 qui définit une installation complète (composants et liens) et valide les câbles 100W ou 120W, ainsi que le 150W. L'ISO 11801 reprend les catégories de l'EIA/TIA mais avec des valeurs d'impédance, de paradiaphonie et d'atténuation qui sont différentes suivant les types de câbles. L'ISO 11801 définit également des classes d'applications.                           Médias recommandés pour le précâblage : Horizontal : paire torsadée, fibre optique si nécessaire. Bâtiment (rocade) : paire torsadée pour la téléphonie et les données bas débit (RS 232, etc.), fibre optique pour les données moyens et hauts débits. Campus : fibre optique pour l'ensemble des applications, paire torsadée pour la téléphonie, GTB, etc. L'utilisation du connecteur RJ45 (ISO 8877) est définie par l'ISO IS 11801 et l'EIA/TIA 568 TSB 40. Les 4 paires d'un câble doivent être connectées sur la même prise. L'affectation des paires par rapport aux pins du connecteur RJ45 fait l'objet de deux définitions : T568A et T568B. Deux points important : 1 - Un rayon de courbure au moins égal à 4 fois le diamètre du câble doit être maintenu pendant la pose. 2 - Une fois posé, le rayon de courbure doit être d'au moins 8 fois le diamètre du câble. A savoir aussi que les torsades doivent être maintenues jusqu'à 13 mm du point de raccordement pour une connexion Cat.5 . Classification des applications : Selon l’ISO 11801 :                                 A savoir : ne pas confondre Classe d'Application et Catégorie de produit ! Il n'y a pas de relation directe entre MHz et Mbit/s.   Liens et classes d'applications : La norme ISO 11801, définit la distance maximum (sans introduction de répéteurs, amplificateurs de signal, etc.) en fonction du média utilisé pour le lien et de la classe d'application :

Le sertissage d'un connecteur RJ45 doit assurer :   - le maintien mécanique du câble dans le connecteur - le contact électrique de chaque fil avec la broche correspondante Connexion directe standard:                                     Selon le câble utilisé, les couleurs des fils peuvent être différentes de celles présentées dans le tableau. Il est essentiel de respecter les paires                             En sertissant le connecteur, les contacts dorés sont enfoncés dans les fils du câble, ils percent l'isolant pour atteindre le conducteur. Il faut donc:   - positionner correctement les fils dans le connecteur (à fond) - serrer la pince à fond pour assurer le bon contact.   Règles à respecter et erreurs à éviter :                           Pour réaliser un cordon droit :   liaison entre PC et hub/switch/routeur/box   Tous les 8 fils sont reliés directement : 1sur 1, 2 sur 2, etc...             Pour réaliser un cordon croisé :   liaison entre 2 PC sans hub/switch (Ethernet 10BaseT et 100BaseTx)   On relie la paire 1-2 d'un côté à la paire 3-6 de l'autre, et réciproquement.   Les paires 4-5 et 7-8 ne sont pas utilisées dans les 10BaseT et 100BaseTx

        La fibre optique est un moyen de  transmission de données large bande, de l’ordre du Gbits/s, sur de grandes distances. Ce moyen garanti une transmission sécurisé et optimisé car contrairement au câble cuivré et au paire torsadés   il protège les données qu’il transporte des écoutes extérieures et des parasites. Dans une  entreprise, la fibre optique peut être utilisée pour connecter les armoires de brassage entre elles situées dans des bâtiments distants.   La fibre optique et composé :     -         Du cœur constitué de silice, de plastique ou de verre spécial qui conduit la lumière qui permet la transmission des données. -         De la gaine qui permet de confiner les signaux dans le cœur. -         Du revêtement qui protège la gaine.     Types de fibre optique :   -         Fibre optique multi mode :   Utilisé pour des distances inférieures à 2 Kilomètres, elle est caractérisée par un signal sinusoïdal, le rayon lumineux réfléchie dans le cœur.     -         Fibre optique monomode :     Utilisé pour des distances supérieures à 2 Kilomètres, ce sont les fibres optiques les plus modernes et les plus performantes à l’heure actuelle. Les rayons lumineux, ce propages parallèlement au cœur.  Les fibres monomodes permettent d’atteindre des distances plus grandes que les fibres multi mode.       Les connecteurs :     Connecteur ST :     Connecteur SC :

        La carte réseau  RJ 45 permet la connexion câblée  de plusieurs ordinateurs entre eux au sein d’un réseau local. La carte réseau appartient aux couches 1 et 2 du modèle OSI. Il y’à deux principaux  manière de connecter un ordinateurs :       -         Connexions d’un ordinateur à un seul autre ordinateur par le biais d’un câble réseau croisé.   Remarque : Certaines cartes réseau permettent la connexion entre deux ordi avec un câble droit   -         Connexions d’un ordinateur à un ensemble d’ordinateurs situés sur un réseau local par le biais d’un concentrateur ou d’un commutateur ainsi que d’un câble réseau RJ 45 droit.         Résumé du fonctionnement d’une carte réseau :     Chaque carte réseau possède une adresse Physique MAC attribué par le constructeur pour identifiée celles-ci sur le réseau local et internet. Celle –ci n’est pas modifiable par l’utilisateur, en revanche il sera attribué manuellement ou automatiquement à celle-ci une adresse logique IP. Les Protocol ARP et RARP de couche 3 s’occupe de faire la correspondance entre l’adresse MAC et l’adresse IP.   Débits :   La vitesse de transfère de données dans un réseau local est caractérisé par différent débit :   -         10Mbits/s. -         100Mbits/s (le plus courant). -         1000Mbits/s. ou Gbits/s -         10 Gigabits/s      Carte Réseau RJ 45.     Principaux protocoles de couche 2 supportés :   -         Ethernet, méthode d’accès 802.3 CSMA/CD  -         Token Ring : Les données sont transférer par un système d’anneau a jeton virtuel transportant les bloques de données sur le réseau, ce protocole évite à 100% le risque de collision des données émises entres les émetteurs et les récepteurs d’un réseau informatique.   Types de cartes :   -         10 base T : carte réseau supportant une vitesse de transfère de 10Mbits/s maximum avec des câbles de type paires torsadées RJ45. (obsolète aujourd’hui) -         100 base T : carte réseau supportant une vitesse de transfère de 100 Mbits/s maximum à utilisé de préférence avec des câbles de type paires torsadées RJ45 de catégorie 5. -         1000 Base T : carte réseau supportant une vitesse de transfère maximal 1000 Mbits/s, à utilisé de préférence avec des câbles de type paires torsadées RJ45 catégorie 5e.       Exemple d’un câble réseau catégorie 5

Les cartes réseau wifi servent à relier un ou plusieurs ordinateurs entre via un réseau sans fils, cette technique permet donc de ce passé de câbles. Il y’à deux principaux mode de connexion Wifi :     - Le mode HAD-HOC : Permet la connexion d’ordinateur à ordinateur, chaque PC est à la fois client et point d’accès.     - Avec un point d’Accès (AP): C’est la technique la plus utilisé, on configure un point d’accès en entrant dans celui-ci via le protocole http et un navigateur internet depuis un ordinateur. Les ordinateurs possédant une carte réseau Wifi détecterons l’AP.     Fonctionnement d’un réseau Wifi :   -         L’AP : C’est le point d’accès d’un réseau Wifi qui émet des ondes radio à des fréquences définies sur différents canaux. Chaque AP possède sont rayon de diffusions (BSS), les ordinateurs située dans  celui-ci  détecterons  le réseau Wifi configurer dans l’AP.        Canaux de diffusions(14) des réseaux Wifi de norme 802.11b Canal 1 2.412 GHz Canal 2 2.417 GHz Canal 3 2.422 GHz         Canal 14 2.487 GHz                       -         Nom du réseau (SSID) :   Chaque réseau Wifi est identifié par un nom de réseau SSID composé de 32 caractères maximum que l’on configure dans le ou les l’AP d’un réseau Wifi, les PC proches de l’AP détecterons automatiquement le SSID.   Remarque : En général on n’utilise qu’une seul AP par réseau Wifi située en général dans un modem routeur de type box ou en tant qu’élément de réseau. Il se peut que l’on soit obliger d’utiliser plusieurs AP pour un seul réseau Wifi du à  des contraintes  de taille pour étendre le réseau Wifi que l’on à créer. Dans ce qu’à un SSID et composé de plusieurs BSS ce chevauchants (il est conseiller d’avoir des canaux différent de 25 Mhz chacun pour chacune des AP). Une autre solution pour étendre la porté de sont réseau wifi et d’utiliser un pont Wifi.         -         Clef de chiffrement du (WEP, WPA, WPA2)   Le Protocol de chiffrement d’origine était le WEP (Wireless Equivalent Privacy) il permet le chiffrement des donnée circulant sur un réseau Wifi pour garantir leurs confidentialités, chaque réseau (Wifi SSID) possède ca propre clef de chiffrement et tous PC voulant ce connecter à un réseau Wifi doit connaitre cette Clef.     Evolution :   WPA et WPA 2 : Principal évolution du WEP qui permet de mieux gérer les authentifications des utilisateurs d’un réseau sans fil.                   Carte réseau Wifi :       Point D’accès :       Normes Wifi les plus connues :     -         802.11a : Date de création, 1999, d’une fréquence variant entre 5 et 6 Gigahertz, permettant un taux de transfère maximal de 54 Mbits/s sur un rayon maximum de 25 mètres en intérieur et 75 mètres en extérieur. -         802.11b : Apparut également en 1999, d’une fréquence de 2.4 à 2.5 Gigahertz, permettant un taux de transfère maximum de 11 Mbits/s sur un rayon d’un peut près 35 mètres en intérieur et de 100 mètres en extérieur.     -         802.11g : Apparut en 2003, la plus utilisé à l’heure actuelle, d’une fréquence de 2.4 à 2.5 Gigahertz permettant un taux de transfère maximum de 54 Mbits/s sur un rayon de 25 mètres en intérieur et 75 mètres en extérieur. -         802.11n : Apparut en 2009, d’une fréquence de 2.4 à 5 Gigahertz permettant un débit maximum 540 Mégabits/s sur un rayon de 50m en intérieur et de 125 m en extérieur.
